LOUISIANA GRILLS
8
FRANÇAIS
FRANÇAIS

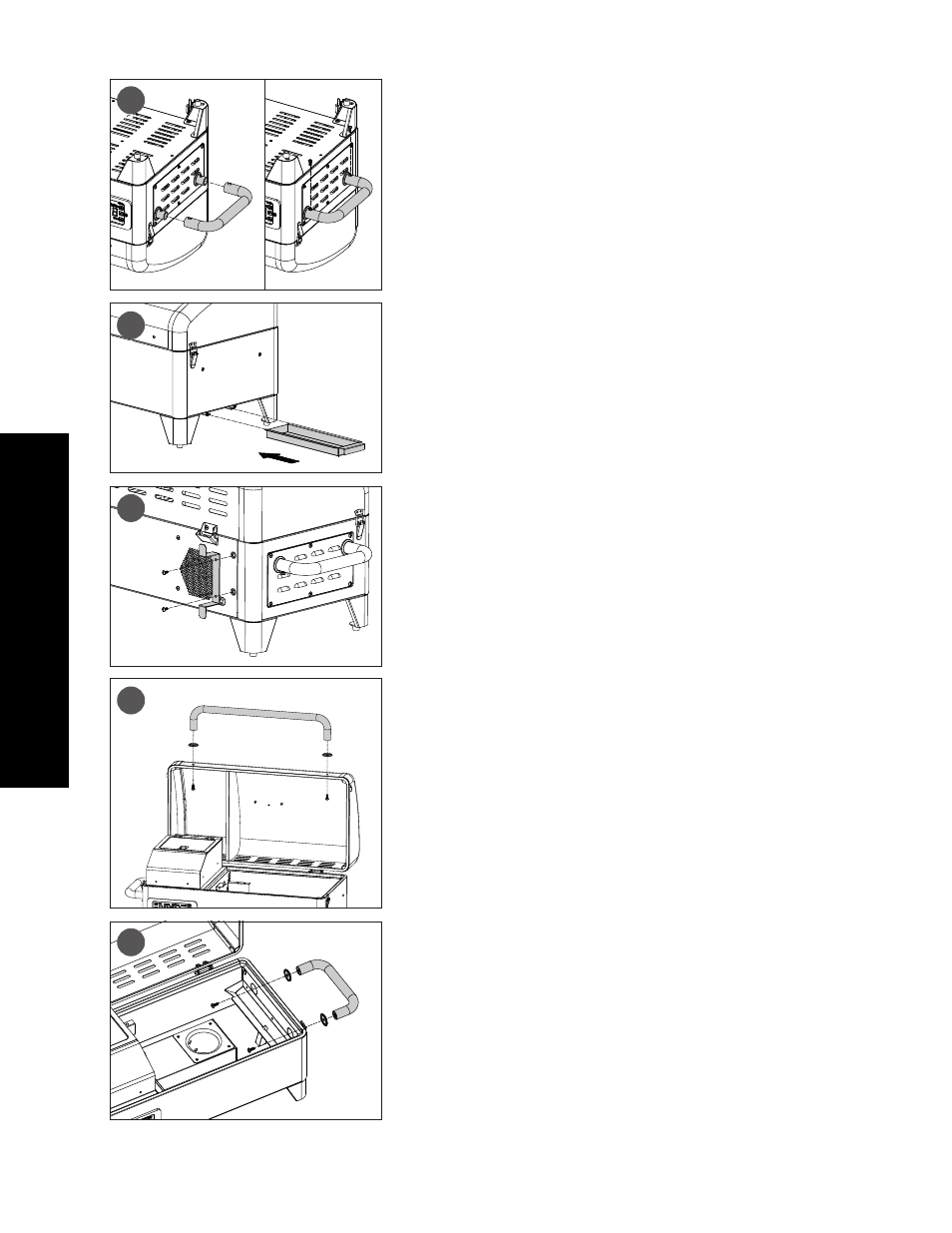

MONTAGE DE LA POIGNÉE GAUCHE
PIÈCES NÉCESSAIRES :
1
x Poignée latérale gauche (#7)
INSTALLATION :
• Retirez les deux vis préinstallées des deux bases de poignée latérales sur le
côté de l'unité.
• Placez la poignée latérale gauche sur les deux bases latérales de la poignée,
en la fixant à l'aide de deux des vis retirées précédemment.
• Une fois la poignée latérale gauche est bien fixer, tournez soigneusement
l'appareil en position verticale.
PLACER LE PLATEAU À GRAISSE
PIÈCES NÉCESSAIRES :
1
x Plateau à graisse (#13)
INSTALLATION :
• Faites glisser le plateau à graisse dans les supports du seau à graisse à l'arrière
de l'armoire principale. Le plateau à graisse est complètement inséré une fois
que l'avant du plateau est aligné avec l'arrière de l'armoire principale.
REMARQUE: AVOIR LE PLATEAU À GRAISSE SOIT BIEN DROIT POUR ÉVITER
QUE LA GRAISSE NE SE DÉVERSE.
MONTAGE DU SUPPORT DU CORDON D'ALIMENTATION
PIÈCES NÉCESSAIRES :
1
x Support pour cordon d'alimentation (#10)
INSTALLATION :
• Retirez les deux vis préinstallées du panneau arrière de l'appareil.
• Fixez le support du cordon d'alimentation à l'angle avec les deux vis retirées
précédemment.
FIXER LA POIGNÉE DU COUVERCLE
PIÈCES NÉCESSAIRES :
2
x Bague de la poignée (#5)
1 x Poignée pour couvercle (#6)
INSTALLATION :
• Retirez les deux vis préinstallées du poignée pour couvercle.
• Prenez une vis, puis, de l'intérieur du couvercle du corps principal, faites saillir
la vis vers l'extérieur. Ajoutez une bague sur la vis, puis serrez-la à la main (par
l'intérieur) dans la poignée du couvercle. Répétez la même installation pour
l'autre extrémité de la poignée du couvercle.
REMARQUE : NE SERREZ PAS TROP LES VIS. IL SUFFIT QU'ELLES SOIENT BIEN
AJUSTÉES.
MONTAGE DE LA POIGNÉE DROIT
PIÈCES NÉCESSAIRES :
2
x Bague de la poignée (#5)
1 x Poignée latérale droit (#8)
INSTALLATION :
• Remove the two pre-installed screws from the Right Side Handle.
• Take one screw and, from inside the Main Grill Body, protrude the screw to
the outside. Add a bezel on the screw, then hand-tighten the screw (from the
inside) into the Right Side Handle. Repeat the same installation for the other
end of the Right Side Handle.
NOTE: DO NOT OVER-TIGHTEN THE SCREWS. ONLY A SNUG FIT IS NECESSARY.
7
3
7
4
13
5
10
6
5
5
6
8
5
5
