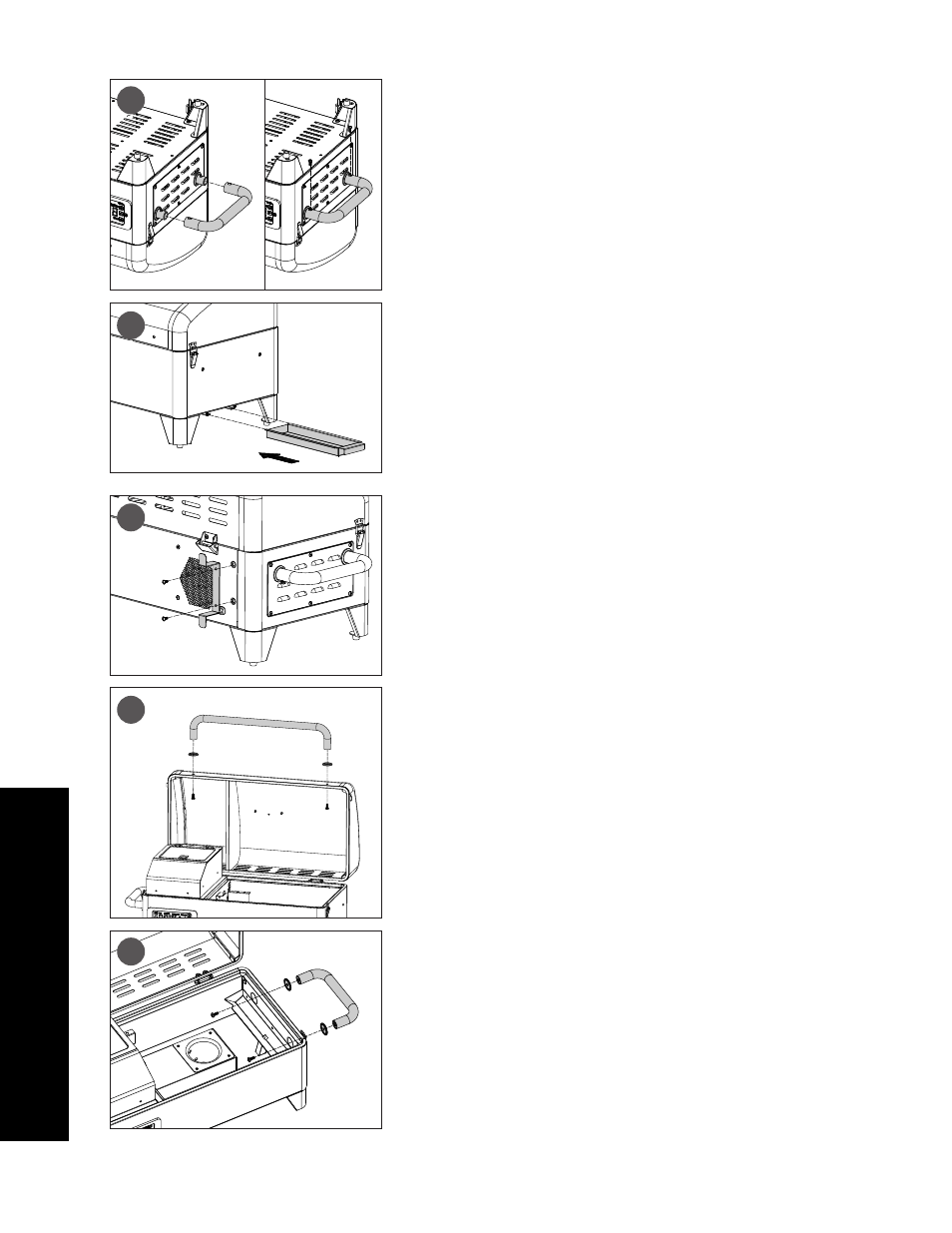

INSTALACIÓN DEL ASA LATERAL IZQUIERDA
PIEZAS NECESARIAS:
1
x Asa lateral izquierda (#7)
INSTALACIÓN:
• Retire los dos tornillos preinstalados de las dos bases de las asas laterales en
el costado de la unidad.
• Coloque la asa lateral izquierda encima de las dos bases de las asas laterales,
asegurándola con los dos tornillos previamente.
• Una vez que el asa laterale izquierdo esté seguro, ponga la barbacoa de pie
con cuidado.
COLOCACIÓN DE LA BANDEJA DE GRASA
PIEZAS NECESARIAS:
1
x Bandeja de grasa (#13)
INSTALACIÓN:
• Deslice la bandeja de grasa en el soporte de la bandeja de grasa situado en la
parte posterior inferior de la parrilla principal. La bandeja para la grasa estará
totalmente insertada cuando la parte delantera de la bandeja esté al mismo
nivel que la parte posterior de la parrilla principal.
NOTA: TENER LA BANDEJA DE GRASA EN LA POSICIÓN CORRECTA EVITARÁ
DERRAMES DE GRASA.
MONTAJE DEL SOPORTE DEL CABLE DE ALIMENTACIÓN
PIEZAS NECESARIAS:
1
x Soporte de cable de alimentación (#10)
INSTALACIÓN:
• Retire los dos tornillos ya atornillados del panel trasero de la unidad.
• Fije el soporte del cable de alimentación a la esquina con los dos tornillos que
quitó anteriormente.
MONTAJE DEL ASA DE LA TAPA
PIEZAS NECESARIAS:
2
x Remate del asa (#5)
1 x Asa de la tapa (#6)
INSTALACIÓN:
• Retire los dos tornillos preinstalados de los extremos del asa de la tapa.
• Prepare un perno, y, desde el interior de la tapa del tambor principal, saque
el perno hacia fuera. Añada una ramate del asa al perno y apriételo a
mano (desde dentro) introduciéndolo en el asa de la tapa. Repita la misma
instalación para el otro extremo del asa de la tapa.
NOTA: NO APRIETE DEMASIADO LOS PERNOS. BASTA CON AJUSTARLOS
FIRMEMENTE.
INSTALACIÓN DEL ASA LATERAL DERECHO
PIEZAS NECESARIAS:
2
x Remate del asa (#5)
1 x Asa lateral derecho (#8)
INSTALACIÓN:
• Retire los dos tornillos preinstalados de los extremos del asa lateral derecho.
• Prepare un perno, y, desde el interior del conjunto de tambor principal, saque
el perno hacia fuera. Añada una ramate del asa al perno y apriételo a mano
(desde dentro) introduciéndolo en el asa lateral derecho. Repita la misma
instalación para el otro extremo del asa lateral derecho.
NOTA: NO APRIETE DEMASIADO LOS PERNOS. BASTA CON AJUSTARLOS
FIRMEMENTE.
