18

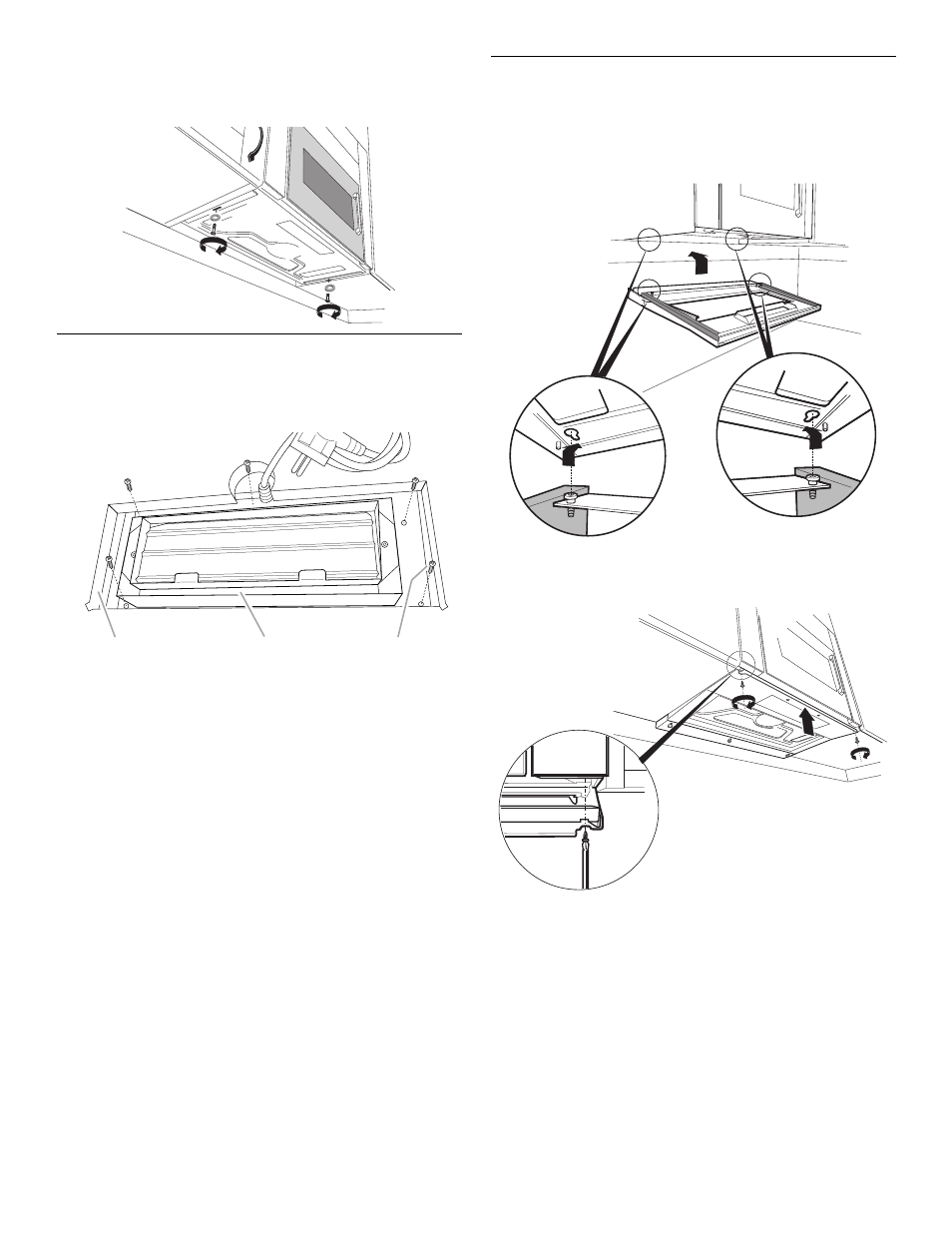

5. Placer une rondelle sur chacune des vis à tête ronde de
16 mm et installer chaque vis dans l'encoche de la base du
support en “L”, dans le trou de montage de la partie inférieure
du four à micro-ondes. Ne pas serrer excessivement.
Installation du clapet anti-retour
1. Insérer le clapet anti-retour dans l’ouverture découpée dans le
placard supérieur, et l'orienter de sorte que les 3 trous de
montage soient tournés vers l'arrière du four à micro-ondes.
2. Fixer le module du clapet anti-retour au compartiment du
composant supérieur à l'aide de cinq vis métalliques de
9,5 mm.
Installation de la plaque inférieure
REMARQUE : Avant de fixer la plaque inférieure, pré-tarauder les
trous de montage avant. (Voir l'étape 2.)
1. Insérer les têtes de vis dans les fentes en trou de serrure à
l'arrière de la partie inférieure du four à micro-ondes, tel
qu'illustré, puis réinsérer la plaque inférieure.
2. Fixer la plaque inférieure sur la partie inférieure du four à
micro-ondes en insérant deux vis métalliques de 9,5 mm dans
les trous de montage avant
.
A. Clapet anti-retour
B. Ouverture découpée dans le
placard supérieur
C. Vis métalliques de 9,5 mm (5)
A B C
