16
INSTRUCTIONS D'INSTALLATION

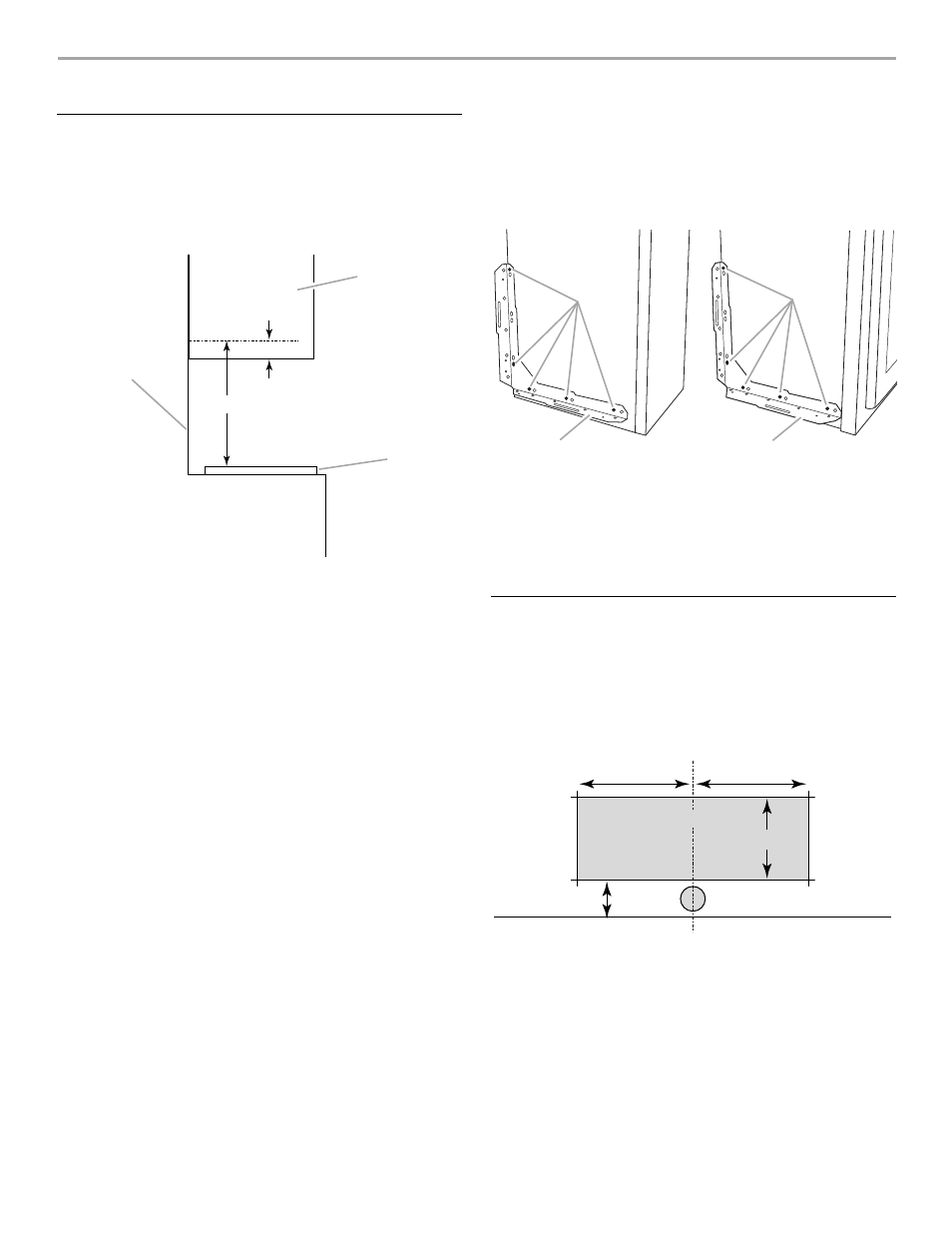

Installation des supports en “L”
1. Mesurer et tracer une ligne sur chacun des placards latéraux à
au moins 18
¹⁄₈
" (46,0 cm) au-dessus de la surface de la table
de cuisson. Voir “Dimensions d'installation” à la section
“Exigences d'emplacement”.
S'assurer que chaque ligne est d'aplomb d'avant en arrière et
que les lignes sont parallèles entre elles.
2. Maintenir le support en “L” contre le placard latéral de sorte
que le bas de la baguette horizontale soit alignée avec la ligne
tracée à l'étape 1, et que la baguette verticale repose contre le
mur arrière.
REMARQUES :
■ Pour une installation dans un placard sans encadrement
ou dans un placard avec encadrement en affleurement
(pas de panneau avant ni de garniture saillante),
positionner chaque support de sorte que la baguette
étroite soit horizontale et que la baguette large repose
contre le mur arrière.
■ Pour une installation dans un placard avec encadrement
en affleurement, positionner chaque support de sorte que
la baguette large soit horizontale et que la baguette étroite
repose contre le mur arrière.
3. Marquer l'emplacement de 3 trous à travers la baguette
horizontale sur le placard latéral puis marquer l'emplacement
de 2 trous à travers la baguette verticale sur le placard latéral,
1 au sommet et 1 en bas.
4. À l'aide d'un foret de 2 mm, percer les trous marqués à
l'étape 3.
5. Fixer les supports en “L” aux placards latéraux avec dix vis à
bois de 16 mm - 5 vis dans chaque support en “L”.
Préparation du placard mural
1. Déterminer l'emplacement de l’axe central dans l'espace
d'installation. Tracer l'axe central sur la partie inférieure du
fond du placard mural.
2. Mesurer et marquer l'emplacement des trous pour le passage
du cordon d'alimentation et des ouvertures d'évacuation, tel
qu'illustré, en s'assurant qu'ils sont bien centrés sur l'axe
central.
3. Percer le trou destiné au passage du cordon d'alimentation à
l'aide de la cloche de 1 ¹⁄₂ " (3,8 cm).
4. Percer un trou de 3/4" (19 mm) dans un coin du tracé de
l'ouverture d'évacuation.
5. À l'aide d'une scie à guichet, découper la zone rectangulaire
destinée au système d'évacuation.
A. Mur arrière
B. Placard latéral
C. Surface de la table de cuisson
18
¹⁄₈
" (46,0 cm) min.
A
B
C
¹¹⁄₁₆
" (1,8 cm) min.
Installation dans un placard
sans encadrement ou avec
encadrement en affleurement
Installation dans un
placard avec encadrement en
affleurement
A. Baguette étroite
B. Baguette large
C. Trous de montage
A B
C C
7" (17,8 cm) 7" (17,8 cm)
Mur arrière
Fond du
placard
mural
5" (12,7 cm)
2
¹⁄₄
"
(5,7 cm)
1
¹⁄₂
" (3,8 cm)
diam.
Axe central
