GUIDE DE DIMENSIONS
6 de 15
IMPORTANT: Les spécifications dimensionnelles sont fournies uniquement à des fins de planification.
Ne faire aucune découpe sur la base de cette information. Se référer au Guide d’installation avant de choisir une armoire,
de vérifier les connexions électriques/au gaz, d’effectuer des découpes ou de commencer l’installation.
Tous les appareils sont homologués UL, CUL ou CSA.
FOUR À MICRO-ONDES
DIMENSIONS DU PRODUIT
No de modèle
WMMF5930P/YWMMF5930P/MMMF6030P
YMMMF6030P/KMMF330P/YKMMF330P
WMMF7330R/YWMMF7330R/WMMF7530R
MMMF8030P/YMMMF8030P/KMMF530P
YKMMF530P/KMMF730P/YKMMF730P
JMHF730R/YJMHF730R/JMHF930R
YJMHF930R
Unité de mesure po cm
Largeur totale (A) 30 76
Hauteur totale (B) 17 7 /
8
45,4
Hauteur de la porte (C) 15 38,2
Profondeur avec porte (D) 12 3/4 32,4
Profondeur avec porte ouverte à 90° (E) 41,4 105,3
Profondeur avec porte et ensemble de montage de bourrelet (L crochet) (F1) 13,8 35,0
Profondeur avec porte et ensemble de montage de bourrelet (M crochet) (F2) 14,3 36,3
Profondeur avec porte et ensemble de montage de bourrelet (N crochet) (F3) 14,8 37,6
Profondeur avec porte et ensemble de montage de bourrelet (P crochet) (F4) 15,3 38,9
Profondeur avec porte et ensemble de montage de bourrelet (R crochet) (F5) 15,8 40,2
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (L crochet) (G1) 42,5 107,8
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (M crochet) (G2) 43,0 109,1
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (N crochet) (G3) 43,5 110,4
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (P crochet) (G4) 44,0 111,7
Profondeur avec porte ouverte à 90° et ensemble de bourrelet (R crochet) (G5) 44,5 113,0

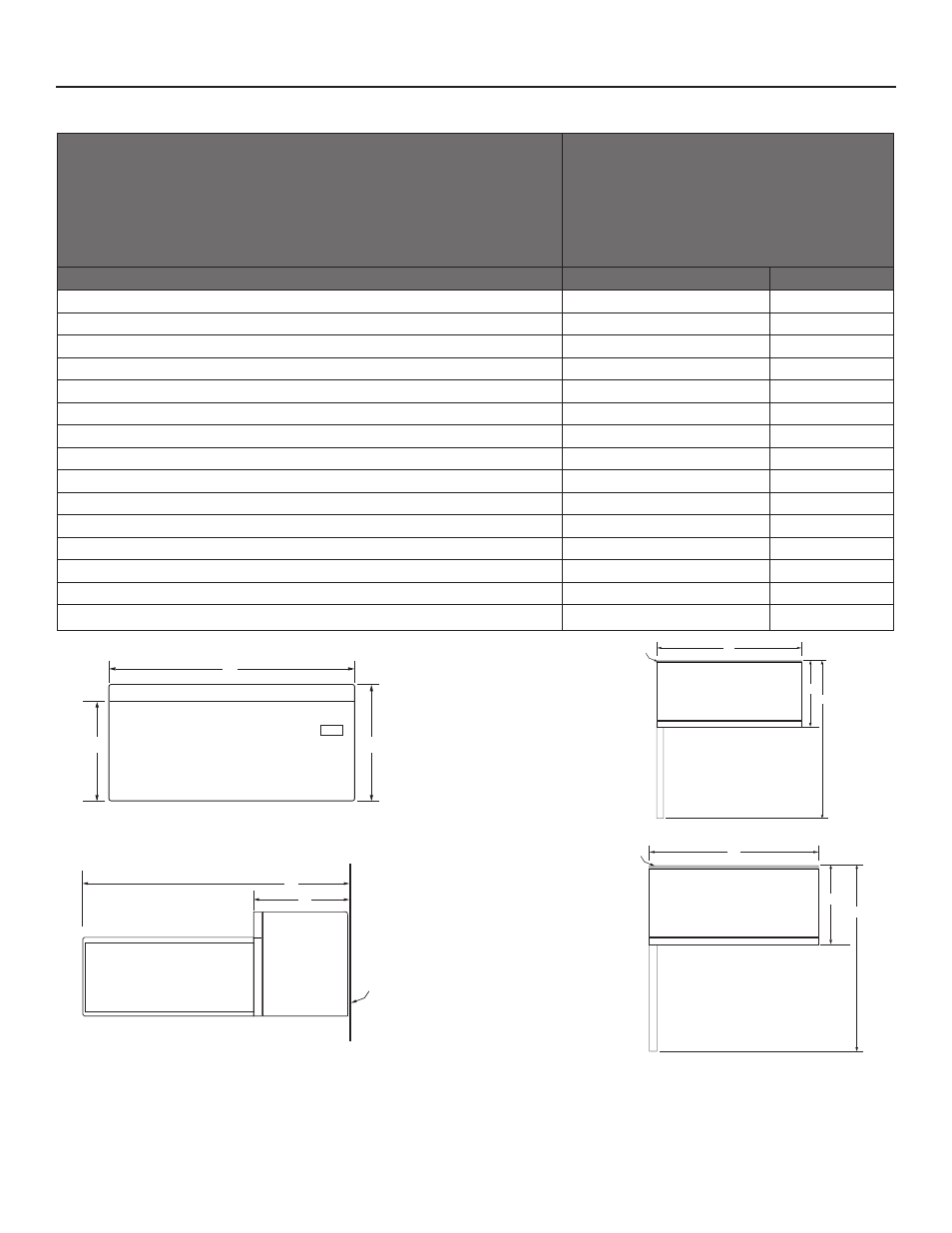

VUE DU DESSUS
VUE LATÉRALE VUE DU DESSUS AVEC ENSEMBLE
DE MONTAGE DE BOURRELET
VUE DE FACE
A
B C
Plaque de montage
Arrière de l’armoire
Ensemble de montage
de bourrelet
A
D
E
E
D
A
G1~5
F1~5
