GUÍA DE DIMENSIONES
15 de 15
IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.
No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la
selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.
Todos los electrodomésticos están aprobados por UL, CUL o CSA.

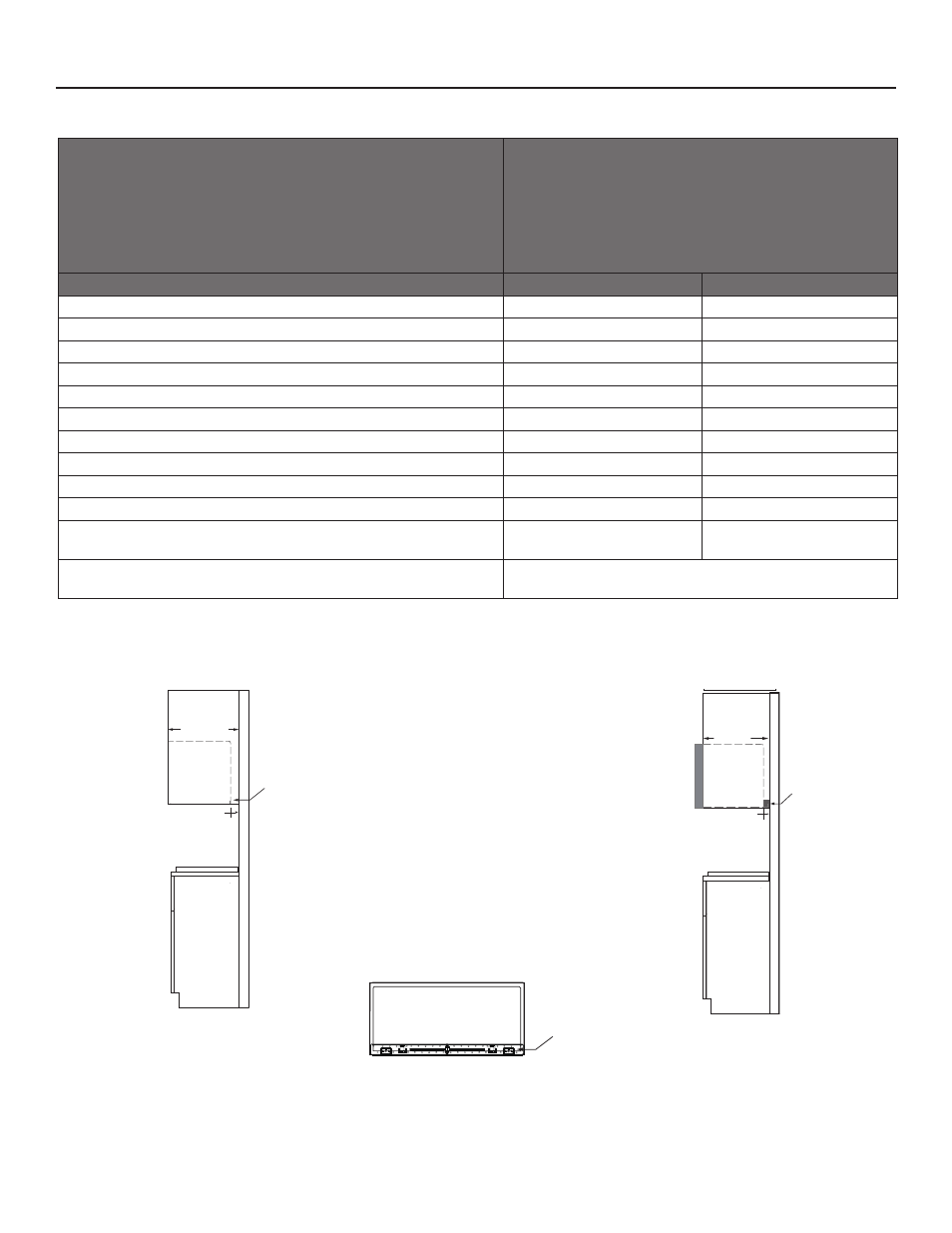

HORNO DE MICROONDAS
VISTA POSTERIOR
VISTA LATERAL VISTA LATERAL
N.° DE MODELO
WMMF5930P/YWMMF5930P/MMMF6030P
YMMMF6030P/KMMF330P/YKMMF330P
WMMF7330R/YWMMF7330R/WMMF7530R
MMMF8030P/YMMMF8030P/KMMF530P
YKMMF530P/KMMF730P/YKMMF730P
JMHF730R/YJMHF730R/JMHF930R
YJMHF930R
MEDIDAS DE ABERTURA/ESPACIO pul cm
Profundidad del gabinete superior (mínimo-máximo) Al ras* (A1) 133/4~14 35~35,6
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (A2) 13~133/4 33~35
Profundidad del gabinete superior (mínimo-máximo) Al ras* (B1) 141/4~141/2 36,2~36,8
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (B2) 14~141/4 35,6~36,2
Profundidad del gabinete superior (mínimo-máximo) Al ras* (C1) 143/4~15 37,5~38,1
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (C2) 141/2~143/4 36,8~37,5
Profundidad del gabinete superior (mínimo-máximo) Al ras* (D1) 151/4~151/2 38,7~39,4
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (D2) 15~151/4 38,1~38,7
Profundidad del gabinete superior (mínimo-máximo) Al ras* (E1) 153/4~16 40~40,6
Profundidad del gabinete superior (mínimo-máximo) Sobresalir* (E2) 151/2~153/4 39,4~40
Parte posterior del horno de microondas a la parte posterior del
gabinete o pared (F)
1,5~3,5 3,8~8,9
¿Este producto se puede instalar al ras? Al ras significa que el
electrodoméstico no sobresale del gabinete. (S/N)
(A1, B1, C1, D1, E1) Y
(A2, B2, C2, D2, E2) N
D-Profundidad del gabinete superior
*Para la profundidad del gabinete superior a 13
" (33,02 cm) y menor o igual a 16 " (40,64 cm) de profundidad del gabinete superior,
instálelo con el kit de montaje sobresaliente opcional W11630300, este no se incluye, pero se puede comprar en Whirlpool ® .
MEDIDAS DE ABERTURA/ESPACIO
W11640273B
F
A1,B1,C1,
D1,E1
F
A2,B2,C2,
D2,E2
Placa de montaje Kit de montaje
sobresaliente
PROFUNDIDAD = A1, B1, C1, D1, E1 PROFUNDIDAD = A2, B2, C2, D2, E2
Placa de montaje
sobresaliente
Gabinete
lateral
Gabinete
lateral
