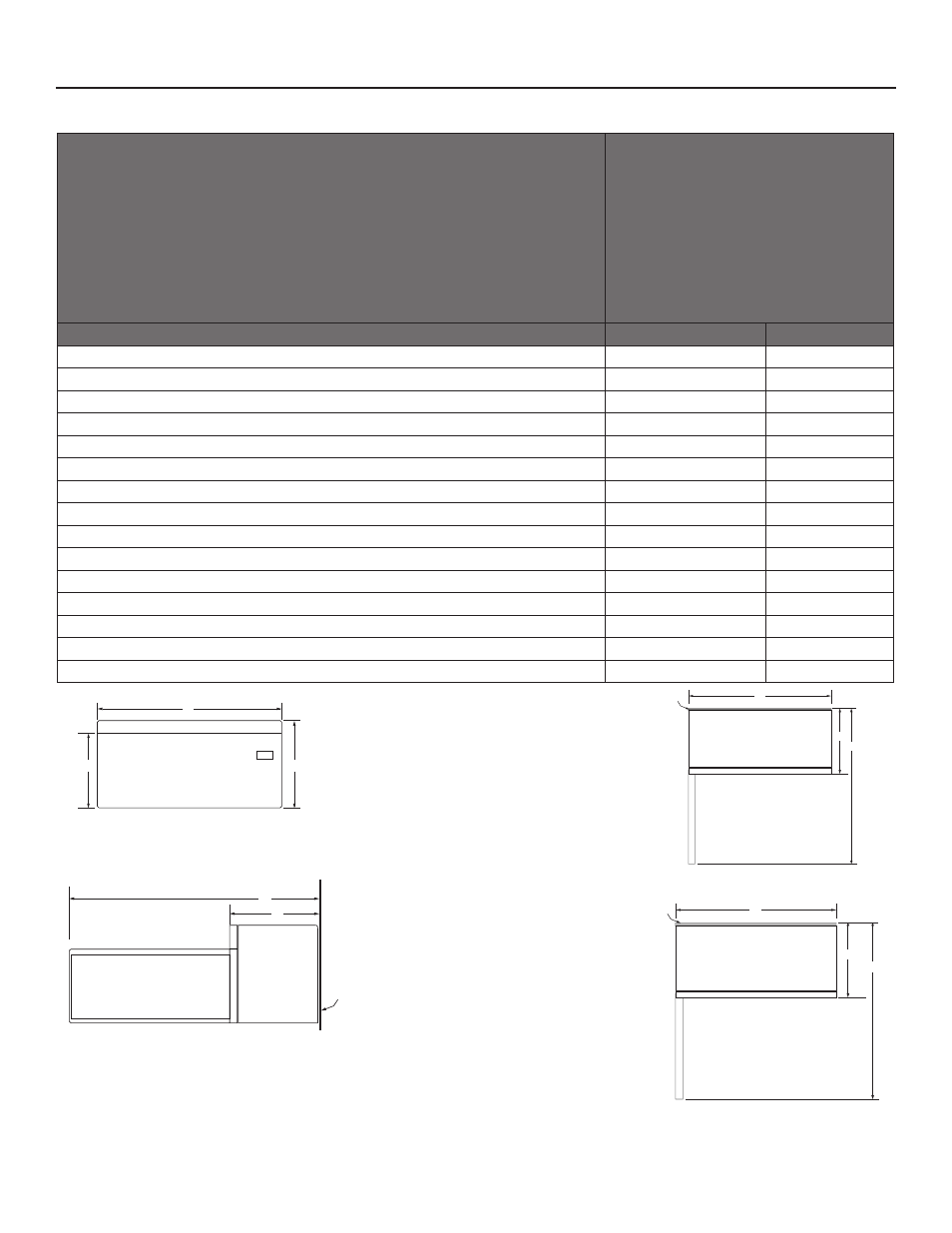

GUÍA DE DIMENSIONES
11 de 15
IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.
No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la
selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.
Todos los electrodomésticos están aprobados por UL, CUL o CSA.
HORNO DE MICROONDAS
DIMENSIONES DEL PRODUCTO
N.º DE MODELO
WMMF5930P/YWMMF5930P/
MMMF6030P/YMMMF6030P/
KMMF330P/YKMMF330P/
WMMF7330R/YWMMF7330R/
WMMF7530R/
MMMF8030P/YMMMF8030P/
KMMF530P/YKMMF530P/
KMMF730P/YKMMF730P/
JMHF730R/YJMHF730R/
JMHF930R/YJMHF930R
Unidad de medida pul cm
Ancho total (A) 30 76
Altura total (B) 17 7 /
8
45,4
Altura de la puerta (C) 15 38,2
Profundidad con puerta (D) 123/4 32,4
Profundidad con puerta abierta a 90° (E) 41,4 105,3
Profundidad con puerta con kit de montaje sobresaliente (L gancho) (F1) 13,8 35,0
Profundidad con puerta con kit de montaje sobresaliente (M gancho) (F2) 14,3 36,3
Profundidad con puerta con kit de montaje sobresaliente (N gancho) (F3) 14,8 37,6
Profundidad con puerta con kit de montaje sobresaliente (P gancho) (F4) 15,3 38,9
Profundidad con puerta con kit de montaje sobresaliente (R gancho) (F5) 15,8 40,2
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (L gancho) (G1) 42,5 107,8
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (M gancho) (G2) 43,0 109,1
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (N gancho) (G4) 43,5 110,4
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (P gancho) (G5) 44,0 111,7
Profundidad con puerta abierta 90° con kit de montaje sobresaliente (R gancho) (G6) 44,5 113,0
VISTA SUPERIOR
VISTA LATERAL
VISTA SUPERIOR CON KIT DE
MONTAJE SOBRESALIENTE
VISTA FRONTAL
A
B C
Placa de montaje
Parte posterior
del gabinete
Kit de montaje
sobresaliente
E
D A
G1~5
F1~5
A
D
E
