GUÍA DE DIMENSIONES
13 de 15
IMPORTANTE: Las especificaciones de medidas son solo para fines de planificación.
No realice ningún corte basado en esta información. Consulte la Guía de instalación antes de la
selección de gabinetes, verificar las conexiones eléctricas/de gas, realizar cortes o iniciar la instalación.
Todos los electrodomésticos están aprobados por UL, CUL o CSA.

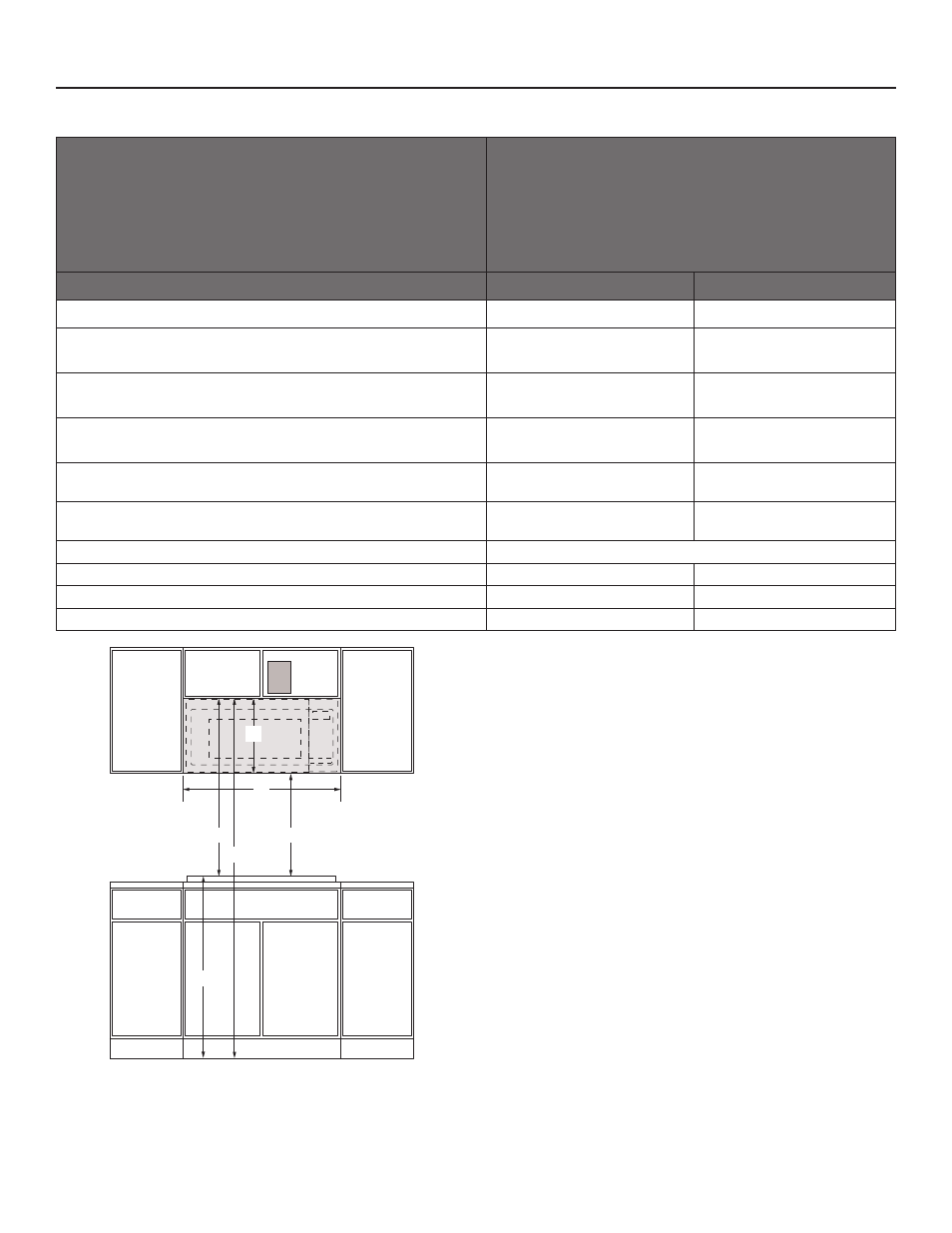

HORNO DE MICROONDAS
VISTA FRONTAL
MEDIDAS DE ABERTURA/ESPACIO
REQUISITOS ELÉCTRICOS
120 V, 60 Hz solo CA, se requiere suministro eléctrico con
fusible de 15 A o 20 A. Se recomienda un fusible retardador o un
disyuntor dedicado. No utilice un cable de extensión.
REQUISITOS DE LA UBICACIÓN
La estructura de soporte debe poder soportar 150 lb (68 kg),
incluido el horno de microondas y el gabinete superior, incluido el
contenido.
La placa de montaje debe sujetarse a una viga de pared de
2
" x 4 " (5,1 cm x 10,2 cm) como mínimo.
La distancia de montaje entre una pared fija en el lado alto de la
puerta y el horno de microondas es de 5 " (12,7 cm).
REQUISITOS DE VENTILACIÓN
El horno de microondas está configurado de fábrica en ventilación
recirculante.
Para obtener más información para instalar la ventilación en la
pared o en el techo, consulte las instrucciones de instalación.
N.° DE MODELO
WMMF5930P/YWMMF5930P/ MMMF6030P
YMMMF6030P/KMMF330P/YKMMF330P
WMMF7330R/YWMMF7330R/WMMF7530R
MMMF8030P/YMMMF8030P/KMMF530P
YKMMF530P/KMMF730P/YKMMF730P
JMHF730R/YJMHF730R/JMHF930R
YJMHF930R
MEDIDAS DE ABERTURA/ESPACIO pul cm
Ancho de la abertura del gabinete (mínimo) (A) 30 76,2
Altura típica desde la superficie de cocción hasta el piso en base a
encimeras de 36 " (91,4 cm). (B)
36 91,4
Altura típica desde la parte superior del gabinete hasta la
superficie de cocción basada en encimeras de 36 " (91,4 cm) . (C)
30 76,2
Altura recomendada desde la parte superior del gabinete hasta la
superficie de cocción basada en encimeras de 36 " (91,4 cm) . (C)
36 91,4
Altura mínima desde al piso hasta la parte superior de la abertura
del gabinete. (B + C = D). (D)
66 167,6
Altura recomendada desde al piso hasta la parte superior de la
abertura del gabinete(B + C = D). (D)
72 183
Ubicación recomendada para la conexión eléctrica. (E) Consulte el esquema que aparece a continuación
Altura mínima del piso al fondo del horno de microondas (F) 12 1 /
8
30,8
Altura recomendada del piso al fondo del horno de microondas (F) 18 1 /
8
46
Altura mínima de la superficie posterior plana (G) 18 45,8
E
A
C
G
F
B
D
