Affectation et câblage de raccordement
10�5�2 S0 OUT IN (S0-IN A et S0-OUT)
L'interface S0-OUT-IN est une interface hardware combinée permettant de saisir les valeurs mesurées par
des compteurs et de générer des impulsions S0. Pour le raccordement au
Solar-Log™, utiliser le connecteur pour borne plate fourni.
S0_OUT_IN
Broche des broches
1 Sortie 27 mA
2 Entrée max. 27mA
3 Contact de mesure
4 Masse
5 S0 Out+
6 S0 Out-

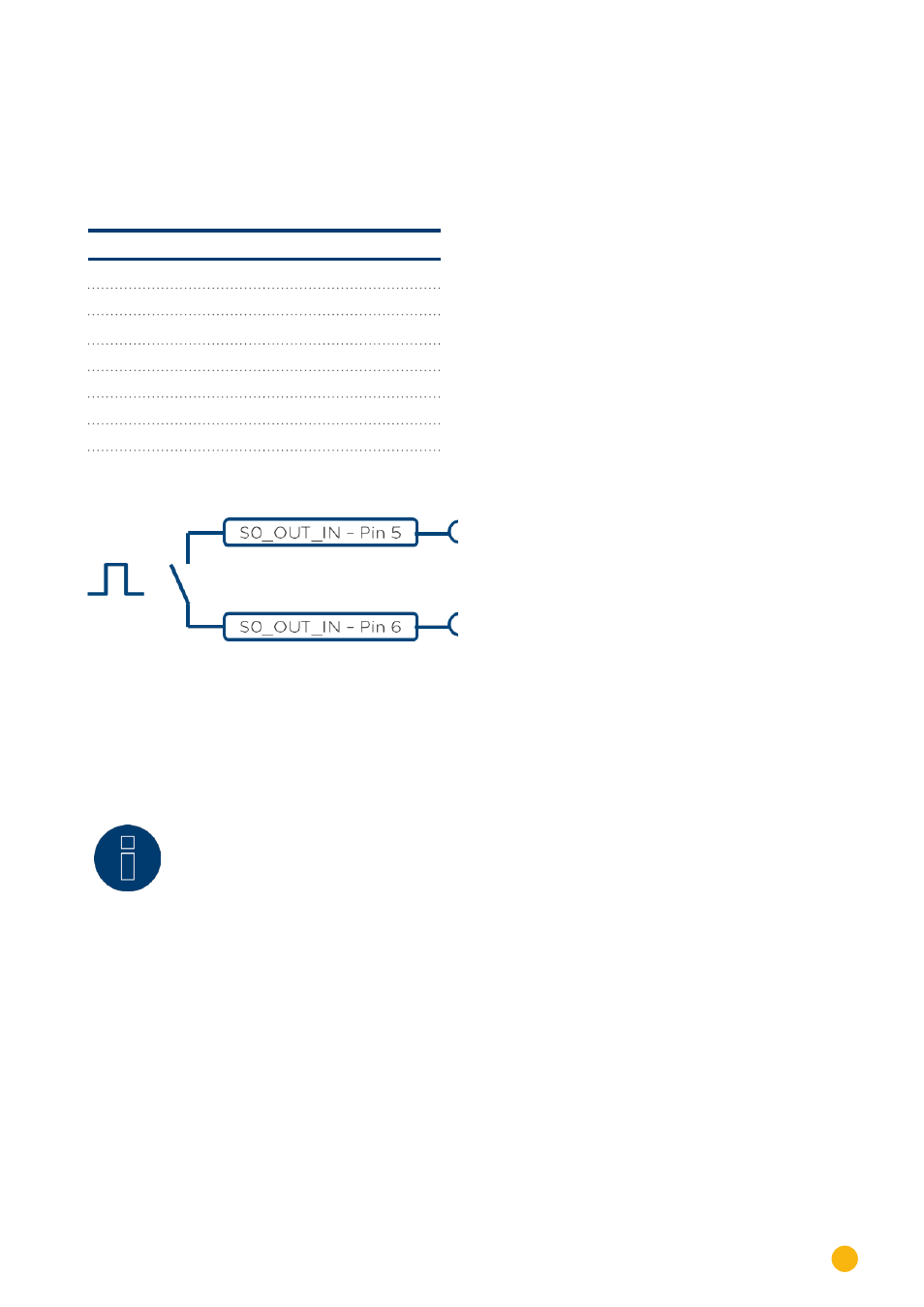

Fig. 25: Représentation schématique de la sortie S0
Re-
marque
L'utilisation de la sortie S0 pour communiquer l'alimentation RÉELLE à votre fournisseur
d'énergie est déconseillée.
En raison de processus de calcul internes du Solar-Log™, les impulsions sont émises avec
un temps de retard.
