Fonctions spéciales
Concrètement, plusieurs récepteurs centralisés et d'autres générateurs de signaux comparables avec un
nombre divers de relais et divers codages de signaux sont utilisés. La matrice de configuration du Solar-
Log™ PM+ offre dès lors une flexibilité maximale – la plupart des variantes accessibles pouvant ainsi être
configurées.
Les récepteurs centralisés disposent en général de 2 à 5 relais. L'affectation des états de relais à un facteur
de décalage déterminé est fixée par l'exploitant du réseau et consignée dans le Solar-Log™ à l'aide de cette
matrice. Les onduleurs raccordés peuvent ainsi être réglés sur les facteurs de décalage prédéfinis.

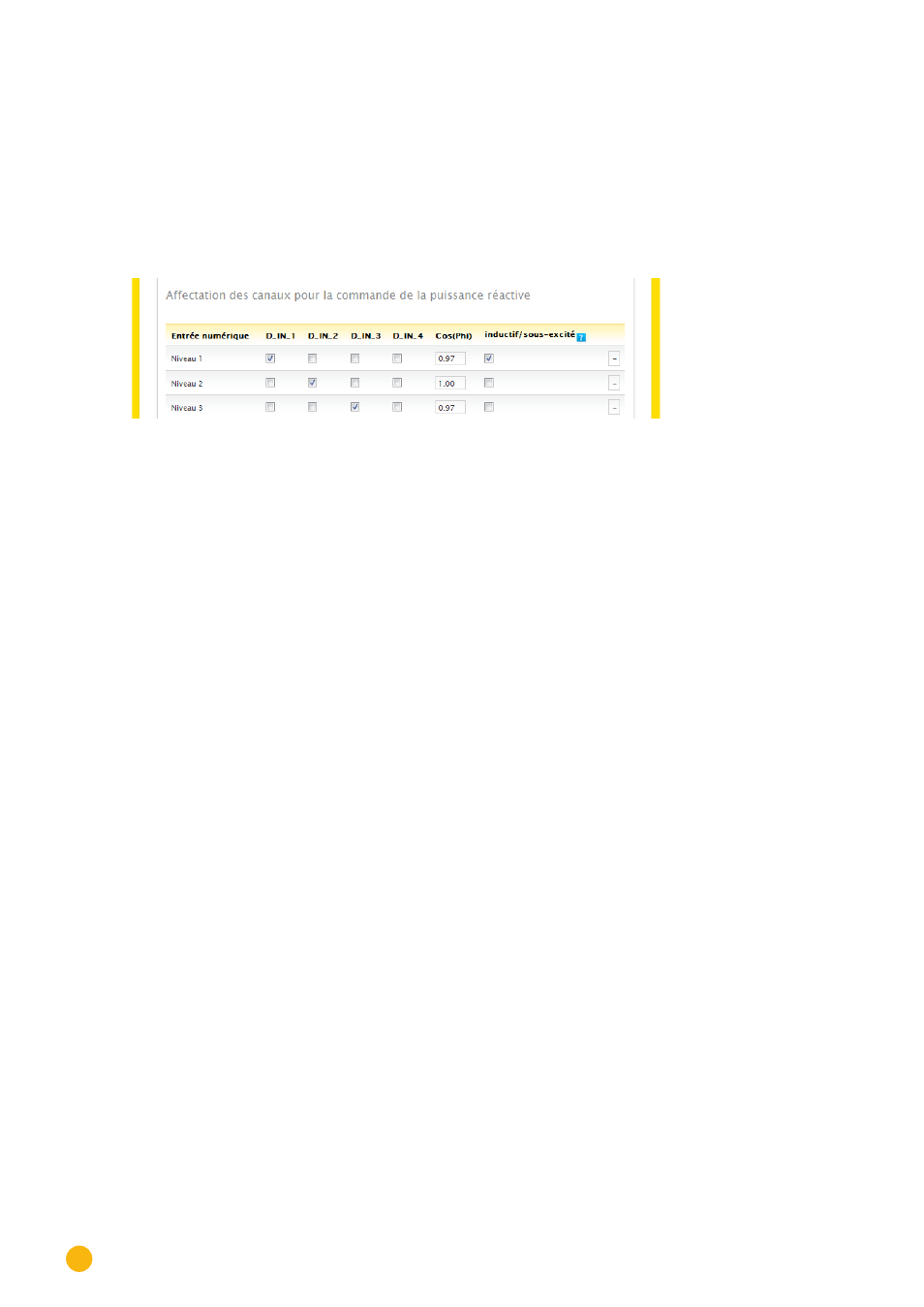

Fig. 61: Réglages des canaux pour cos (Phi) commandé à distance
À chaque niveau, une combinaison des signaux d'entrée et une valeur pour le cos (Phi) sont définies.
Si les entrées numériques de l'interface PM+ sont cochées (D_IN_1 à D_IN_4), cela signifie que cette entrée
est alimentée avec les 5 V de la broche 6 pour régler la valeur définie sous cos (Phi).
Le réglage de base affiche 3 niveaux. Le signe « + » permet d'ajouter 16 niveaux à cette liste.
Procédure à suivre :
•
Sélectionner Commandé à distance
•
Sélectionner les interfaces des onduleurs à régler
•
Enregistrer les paramètres des canaux pour la réduction de puissance selon les prescriptions et le
câblage
•
Sélectionner les options
•
ENREGISTRER les paramètres
Autres options
La commutation du cos (Phi) commandé à distance sur les courbes caractéristiques possibles peut avoir
lieu via une constellation donnée des signaux à l'interface PM+.
Fig. 62: Commuter sur les courbes caractéristiques de puissance réactive avec des signaux donnés
