224
Annexe
32�4�2 Variante avec 2 relais
Prescriptions
Signaux du récepteur centralisé
Niveau K1 K2 Puissance
1 Arrêt Arrêt 100 %
2 Marche Arrêt 60 %
3 Arrêt Marche 30 %
4 Marche Marche 0 %
Câblage

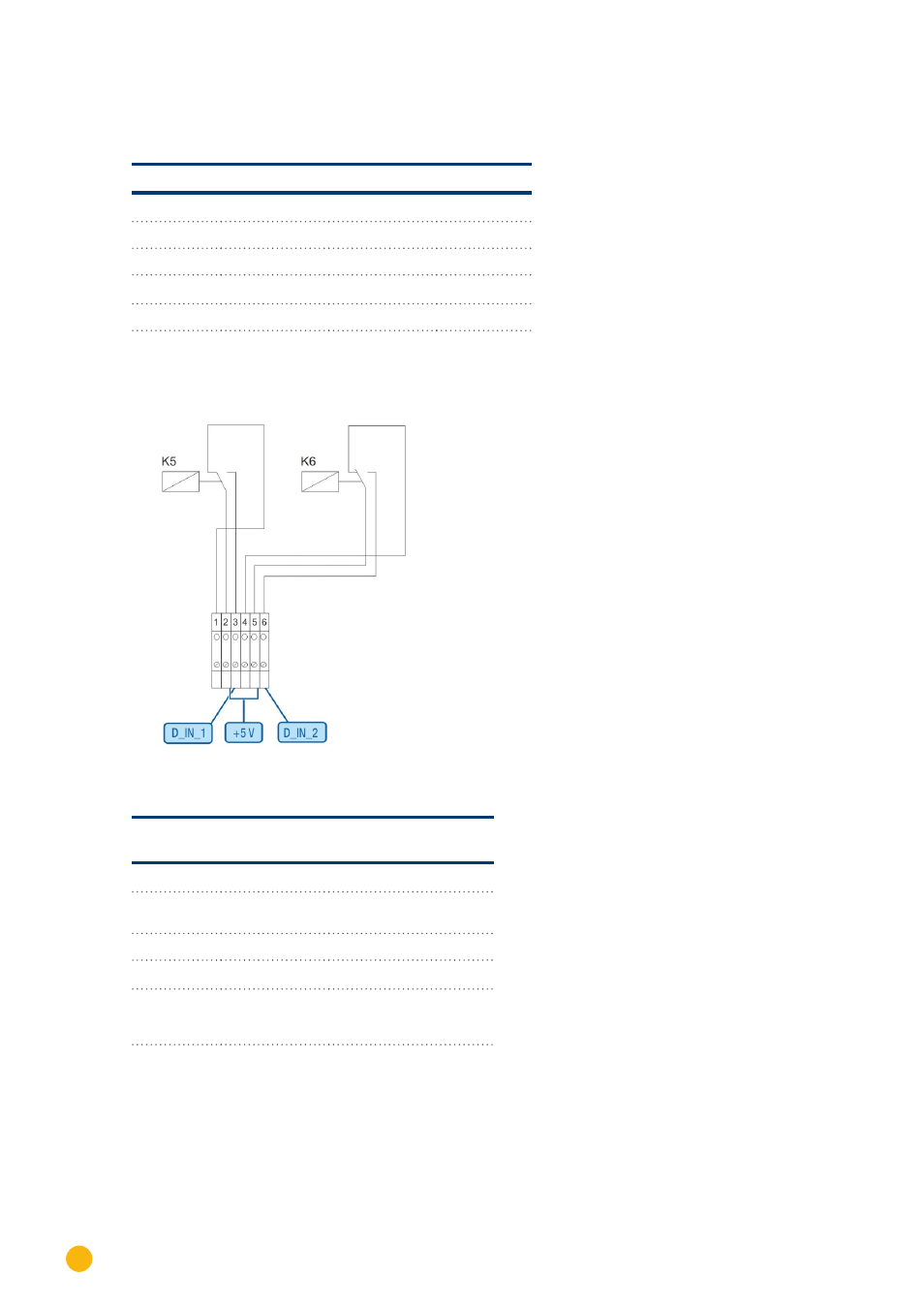

Fig. 87: Câblage du récepteur centralisé avec 2 relais - 2ème exemple
Connexions PM+ connecteur pour borne plate
et récepteur centralisé
Affectation des broches Signification
1 +5 V Tension de commande
puissance active
2 D_IN_1 K5 connecté
3 D_IN_2 K6 connecté
6 +5 V Tension de commande
puissance réactive (inu-
tilisé)
