Annexe
32�4�4 Variantes avec 5 relais (avec arrêt d'urgence)
Prescriptions
Signaux du récepteur centralisé
Niveau K1 K2 K3 K4 K5 Puissance
1 Marche Arrêt Arrêt Arrêt Arrêt 100 %
2 Arrêt Marche Arrêt Arrêt Arrêt 60 %
3 Arrêt Arrêt Marche Arrêt Arrêt 30 %
4 Arrêt Arrêt Arrêt Marche Arrêt 0 %
5 Marche Arrêt d'ur-
gence
Le relais est durablement excité pour chaque niveau (état) : il n'y a toujours qu'un seul relais excité.
Câblage

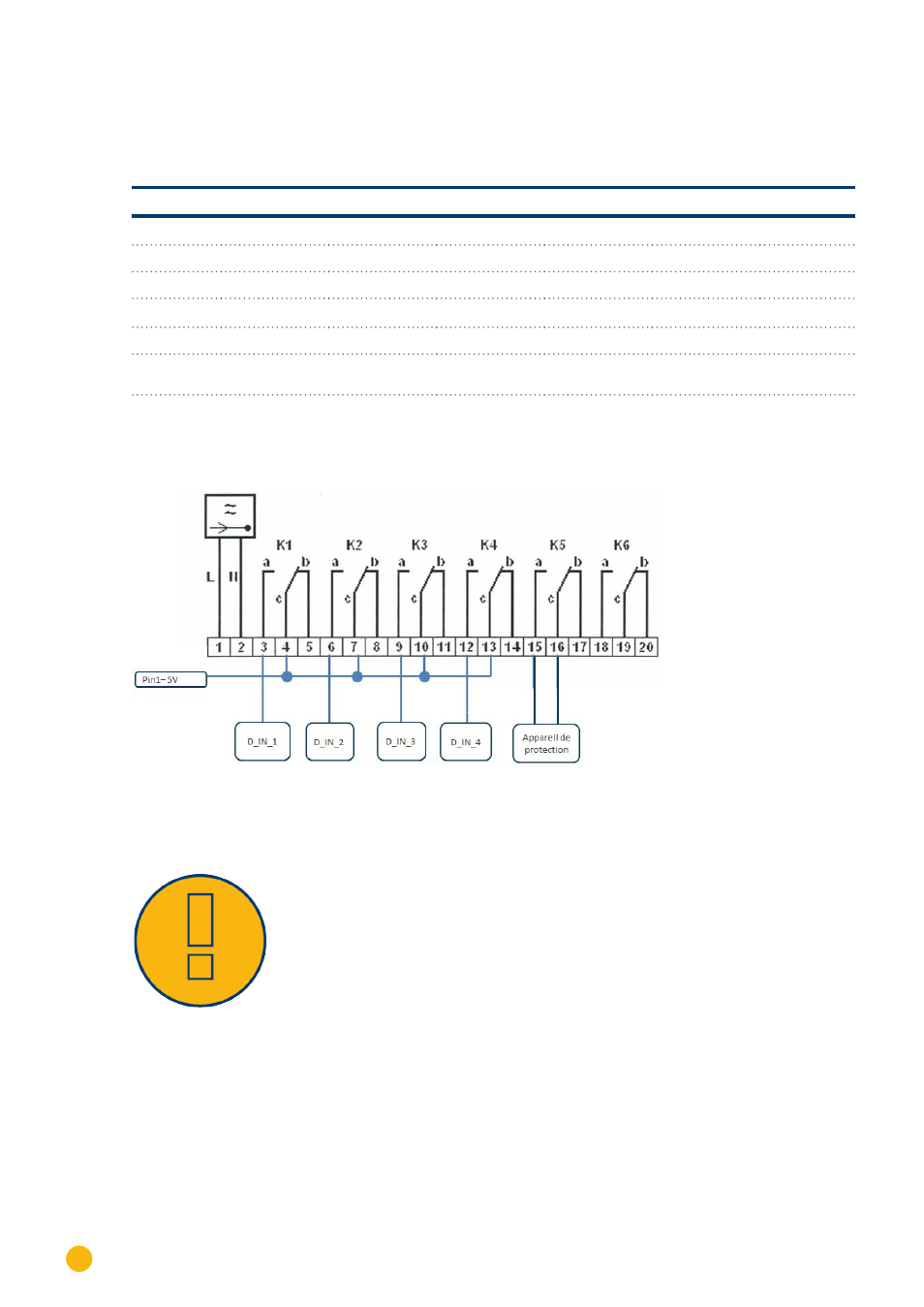

Fig. 91: Câblage récepteur centralisé avec 5 relais - 4ème exemple
ATTENTION
Les commandes d'arrêt d'urgence ne doivent pas être traitées par le Solar-Log™. Ces
commandes doivent agir directement sur les dispositifs de protection, par exemple,
interrupteurs de couplage, protection du réseau et de l'installation, etc.
