222
Annexe
32�4�1 Version à 4 relais (ENBW >100 kWp)
Prescriptions
Signaux du récepteur centralisé
Niveau K1 K2 K3 K4 Puissance
1 Marche Arrêt Arrêt Arrêt 100 %
2 Arrêt Marche Arrêt Arrêt 60 %
3 Arrêt Arrêt Marche Arrêt 30 %
4 Arrêt Arrêt Arrêt Marche 0 %
Câblage

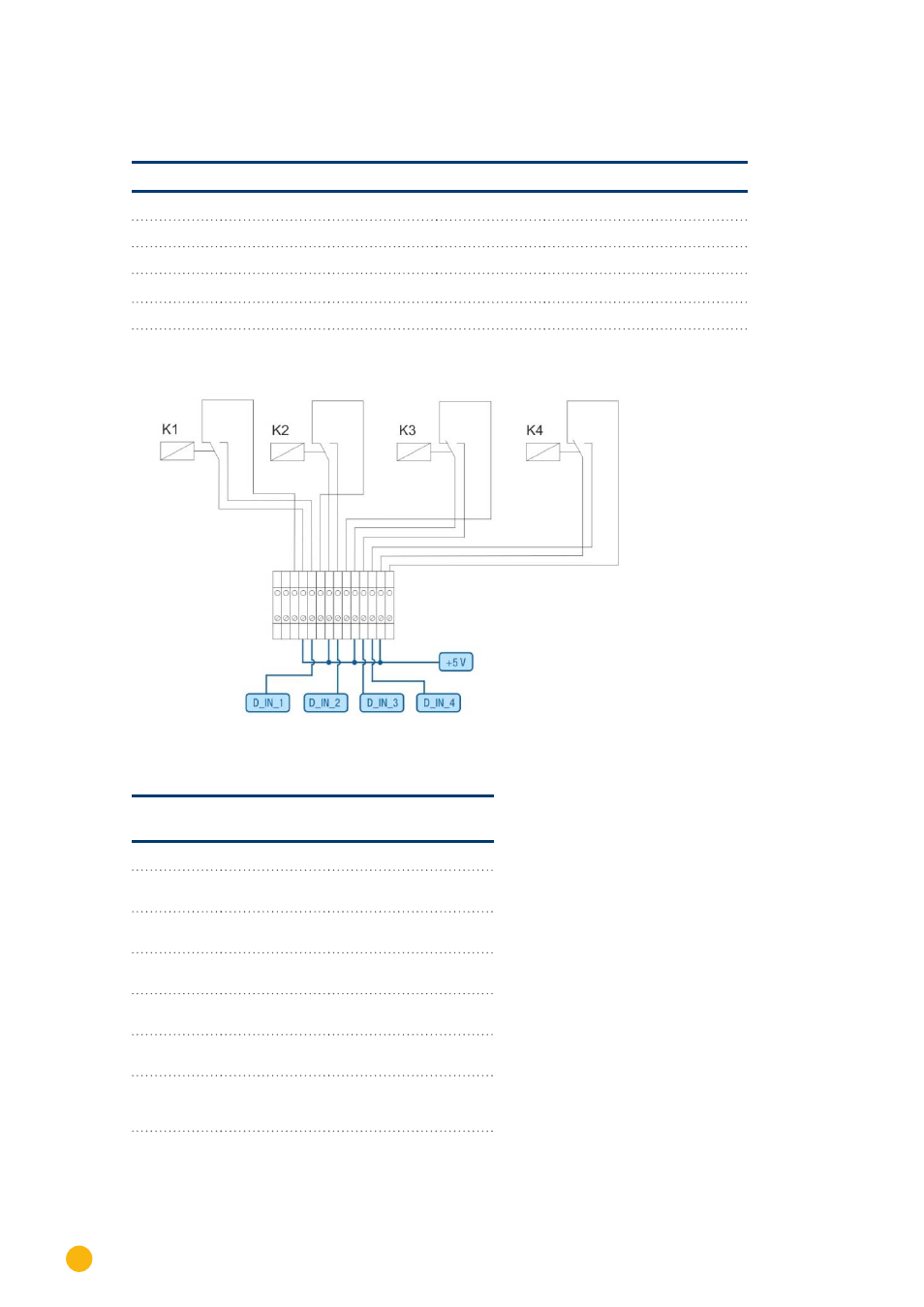

Fig. 85: Câblage du récepteur centralisé avec 4 relais - 1er exemple
Connexions PM+ connecteur pour borne plate
et récepteur centralisé
Affectation des broches Signification
1 +5 V Tension de commande
puissance active
2 D_IN_1 Niveau 1
100 %
3 D_IN_2 Niveau 2
60 %
4 D_IN_3 Niveau 3
30 %
5 D_IN_4 Niveau 4
0 %
6 +5 V Tension de commande
puissance réactive (inu-
tilisé)
