Multi-Contact MA154 Manuel d'utilisation
Page 4
Advanced Contact Technology
12
9
10
11
13
Fabricant/Producer:
Multi-Contact AG
Stockbrunnenrain 8
CH – 4123 Allschwil
Tel.
+41/61/306 55 55
Fax
+41/61/306 55 56
www.multi-contact.com
© b
y
Multi-Contact A
G, Switz
erland – MA154 – 04.2013, Inde
x b
, Global Communications – Modi
fi
cations sous réserv
e / Subject to alterations

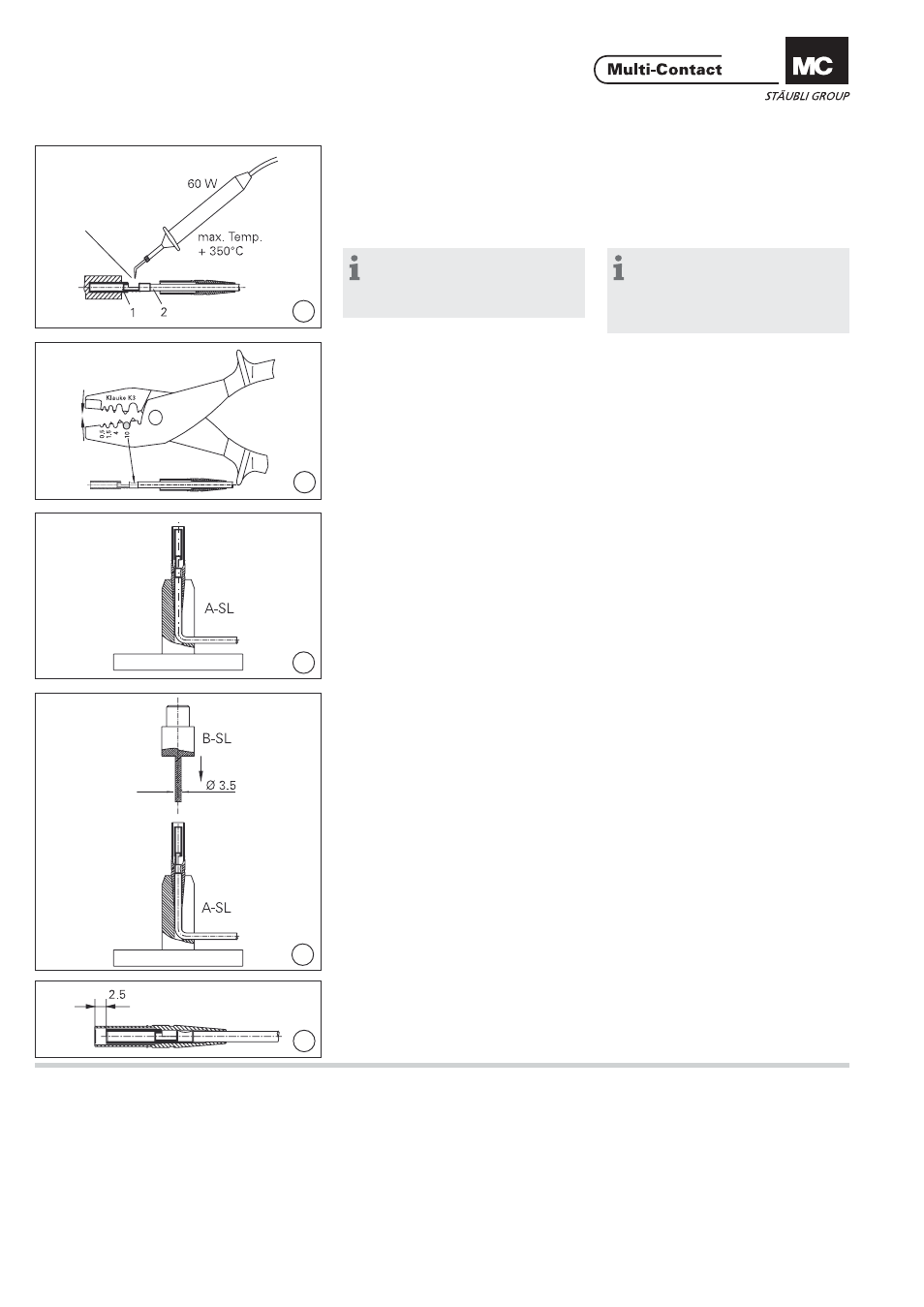

(ill. 9)
Souder le câble 2 dans la douille 1.
Température de soudure: max.: + 350°C.
La douille et la zone de soudure
doiven t être exemptes de coulures
liées à la soudure.
(ill. 9)
Solder cable 2 in socket 1.
Solder.temp. + 350°C max.
Socket and solder area should be free
from excess solder.
Remarque:
Utiliser un bloc avec un perçage
Ø 6,5mm pour maintenir la douille 1
lors de la soudure.
Note:
For soldering purposes a block
with a drilled hole Ø 6,5mm should
be used to hold the socket 1 in posi-
tion.
(ill. 10)
Poser la douille avec le câble dans la
pince à sertir PZK 3 (Pos. 10), position-
ner le siffl et de soudure vers le haut,
puis sertir jusqu‘en butée. Attention à
la dernière dent de sapin de la douille.
(ill. 10)
Crimp the socket and cable in Pos. 10
of the PZK 3 crimping pliers, pay-
ing attention that the solder cup is
facing up-wards and that the crimp
is positoned behind the last captive
taper edge.
(ill. 11)
Introduire manuellement douille et câble
dans le corps isolant et placer l‘ensemb-
le dans l‘outil de montage A-SL.
(ill. 11)
Insert by hand the socket and cable
into insulator and then place into aux-
iliary tool A-SL.
(ill. 12)
Positionner l‘outil de montage B-SL en
face de la douille avec câble et presser
lentement la fi che jusqu‘au point d‘ar-
rкt, а l‘aide d‘une petite presse.
(ill. 12)
Align auxiliary tool B-SL with socket
and insulator and slowly press-in plug
to the end position with the help of a
bench drilling machine or lever press.
(ill. 13)
Contrôler la position de la douille par
rapport au corps isolant.
(ill. 13)
Check end position distance of socket.
