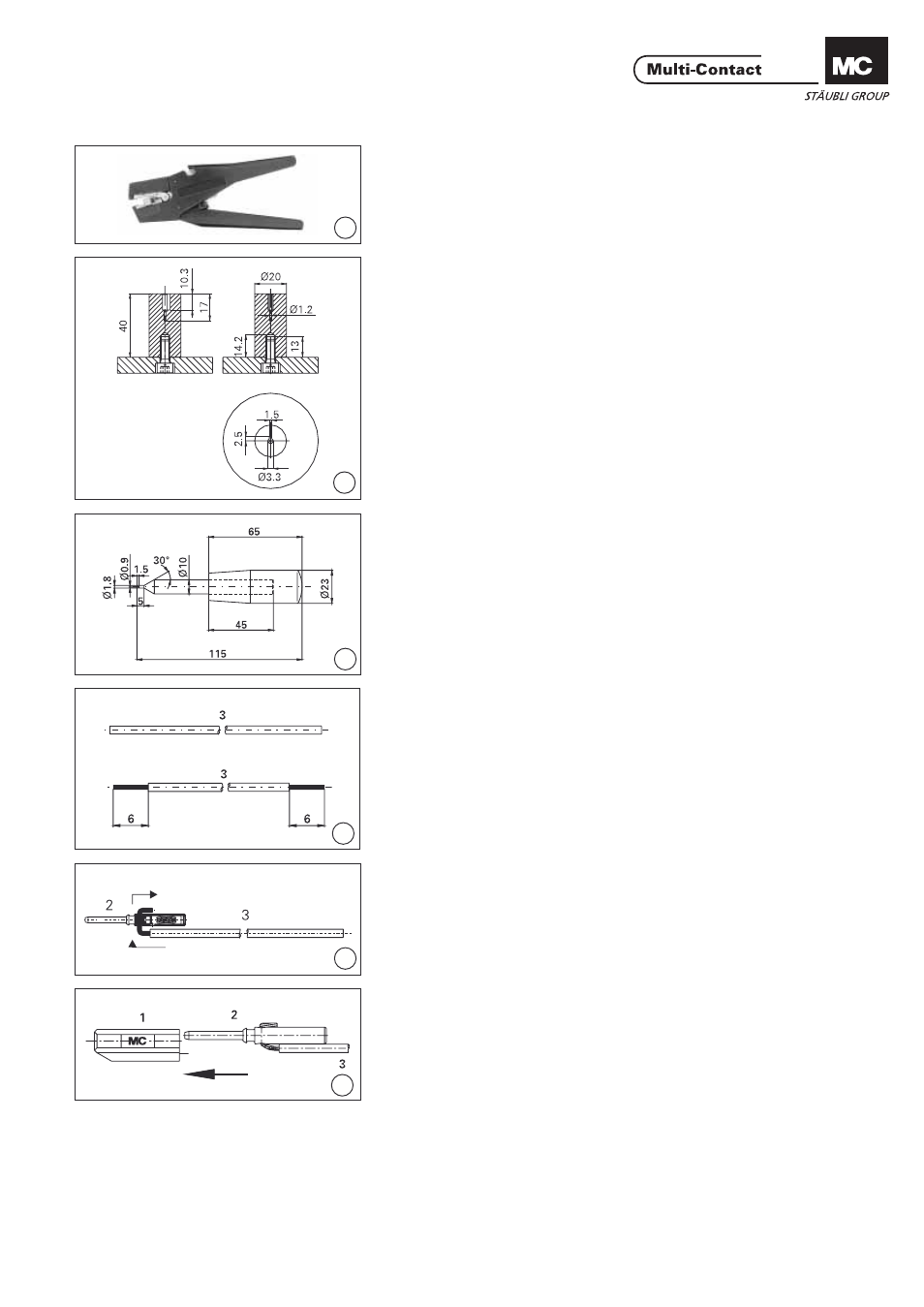

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
0util de montage inférieur.
Matière recommandée: Acier (ill. 2)
Lower auxiliary tool.
Recommended material: Steel
(ill. 3)
0util auxiliaire A-LK1-A
Matière recommandée: Acier (ill. 3)
Auxiliary tool A-LK1-A
Recommended material: Steel
Préparation du câble Preparation of the cable
(ill. 4)
Couper le câble 3 à la longueur prévue
et avec la pince à dénuder, dénude r
les extrémités du câble sur la longueu r
L = 6mm (ill. 4)
Cut the cable 3 to the desired nomi-
nal length and strip ends of cable to
length L =6mm with cable stripper.
Montage Assembly
(ill. 5)
Insérer l’extrémité dénudée du câble
3 dans le perçage de la douille 2 et la
replier conformément au dessin. (ill. 5)
Insert the stripped cable 3 into the
hole of plug 2 and bend accordingly.
(ill. 6)
Introduire dans la bonne direction
(conformément au dessin) la fi che 2
(avec câble 3) dans l’isolant 1... (ill. 6)
Push plug 2 (with cable 3) into the
insulator 1...
