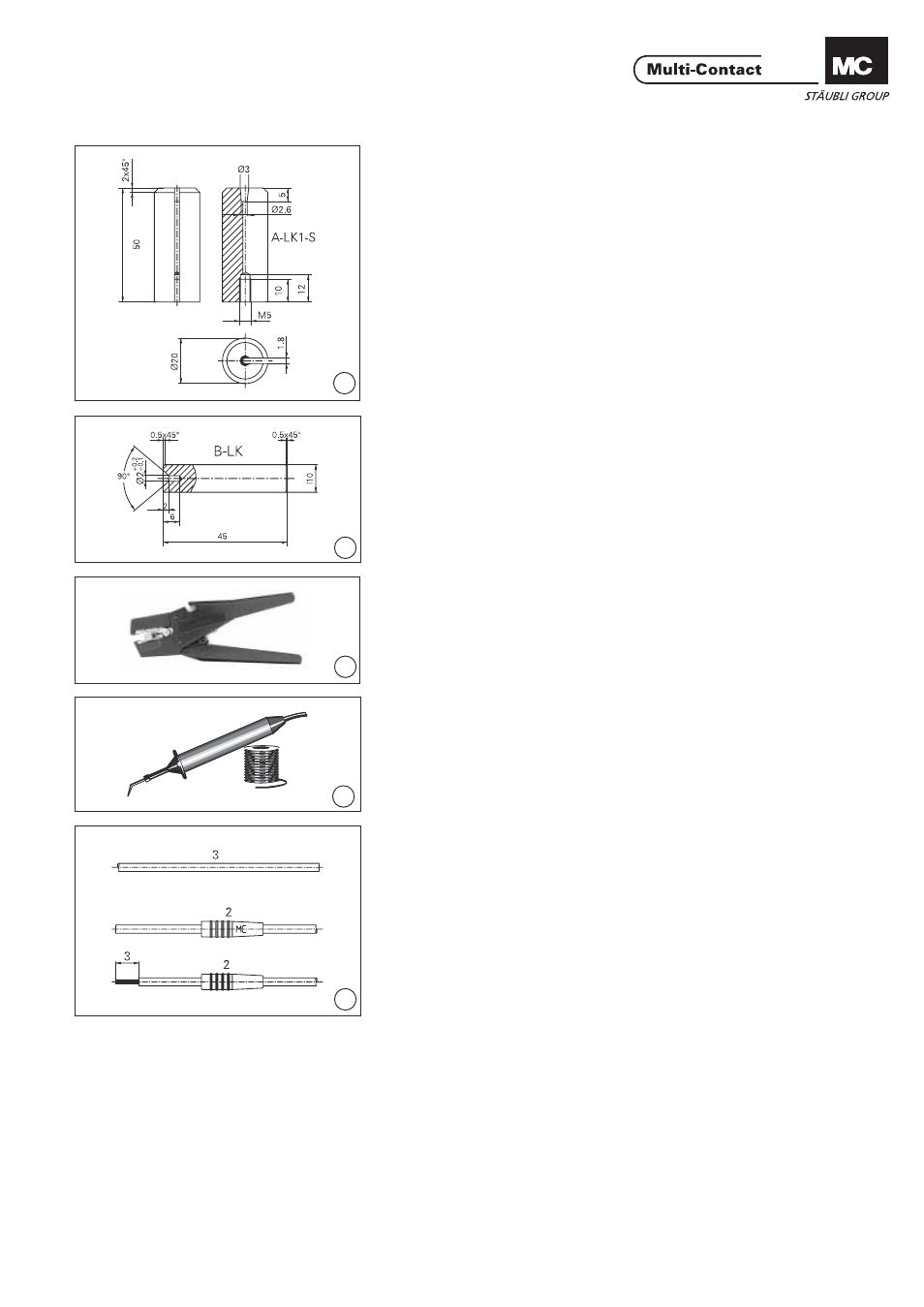

Outillage nécessaire Tools required
(ill. 1)
L‘outil de montage inférieur A-LK1-S.
Matière recommandée: Laiton (ill. 1)
Lower auxiliary tool A-LK1-S.
Recommended material: Brass
(ill. 2)
L‘outil de montage supérieur A-LK.
Matière recommandée: Acier (ill. 2)
Upper auxiliary tool B-LK.
Recommended material: Steel
(ill. 3)
Pince à dénuder „Stripax“
No. de Cde: 25.0015 (ill. 3)
Cable stripper “Stripax”
Order No.: 25.0015
(ill. 4)
- Fer à souder 60W
- Fil de soudure
p.e. Elsold Ø 1,5 mm
DIN 8516 (L-Sn60PbCu2). (ill. 4)
- Soldering iron 60W
- Solder
e.g. Elsold Ø 1,5mm
DIN 8516 (L-Sn60PbCu2)
Préparation du câble Preparation of the cable
(ill. 5)
Couper le câble 3 à la longueur pré-
vue. Enfi ler le capuchon isolant 2 sur le
câble 3. Dénuder le câble 3 sur la lon-
gueur 3mm avec la pince à dénuder. (ill. 5)
Cut the cable 3 to the desired nominal
length. Feed cable 3 trough slip-n-tie
insulation 2. Strip cable insulation to
length 3mm with cable stripper.
