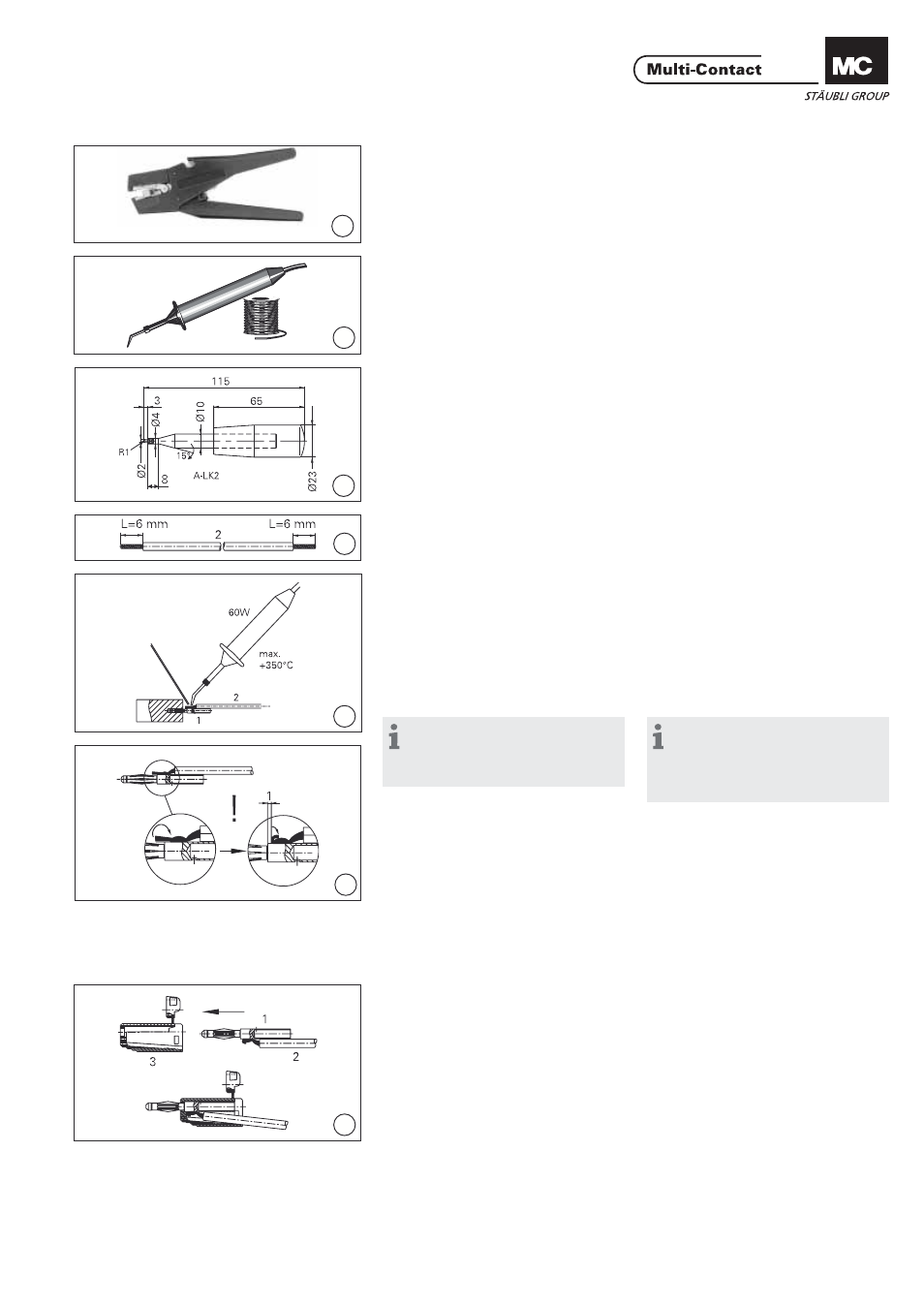

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Fer à souder 60W
- Fil de soudure
p.e. fi l de soudure sans plomb Ø
1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Approvisionnement:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Outil de montage A-LK2
Matière recommandée: Acier (ill. 3)
Auxiliary tool A-LK2
Recommended material: Steel
Préparation du câble Preparation of the cable
(ill. 4)
Couper le câble 2 à la longueur prévue
et dénuder le câble sur la longueur
L = 6mm avec la pince à dénuder. (ill. 4)
Cut the cable to the desired nominal
length and strip cable insulation to
length L = 6mm with cable stripper.
(ill. 5)
Souder le câble 2 sur la fi che 1.
Température de soudure max. 350°C. (ill. 5)
Solder cable 2 on plug 1.
Soldering temp. 350°C max.
Remarque:
. Lors de l’opération de soudure
maintenir la fi che 1 dans un support
muni d’un perçage Ø 2,1mm.
Note:
For soldering purposes a block
with a drilled hole Ø 2,1mm should
be used to hold the plug 1 in posi-
tion.
(ill. 6)
La fi che et la zone de soudure doivent
être exemptes de coulures liées à la
soudure. Replier l‘extrémité du câble.
La soudure doit être distante de 1mm
minimum de l‘épaulement. (ill. 6)
Plug and solder area should be free
from excess solder. The wire ends
must be folded back to allow in min.
1mm wire free solder area to the plug
edge.
Montage Assembly
(ill. 7)
Insérer la fi che 1 (soudée au câble 2)
par l‘arrière de l‘isolant 3 jusqu‘en
butée. (ill. 7)
Fully insert plug 1 (together with sol-
dered cable 2) into the insulator 3.
