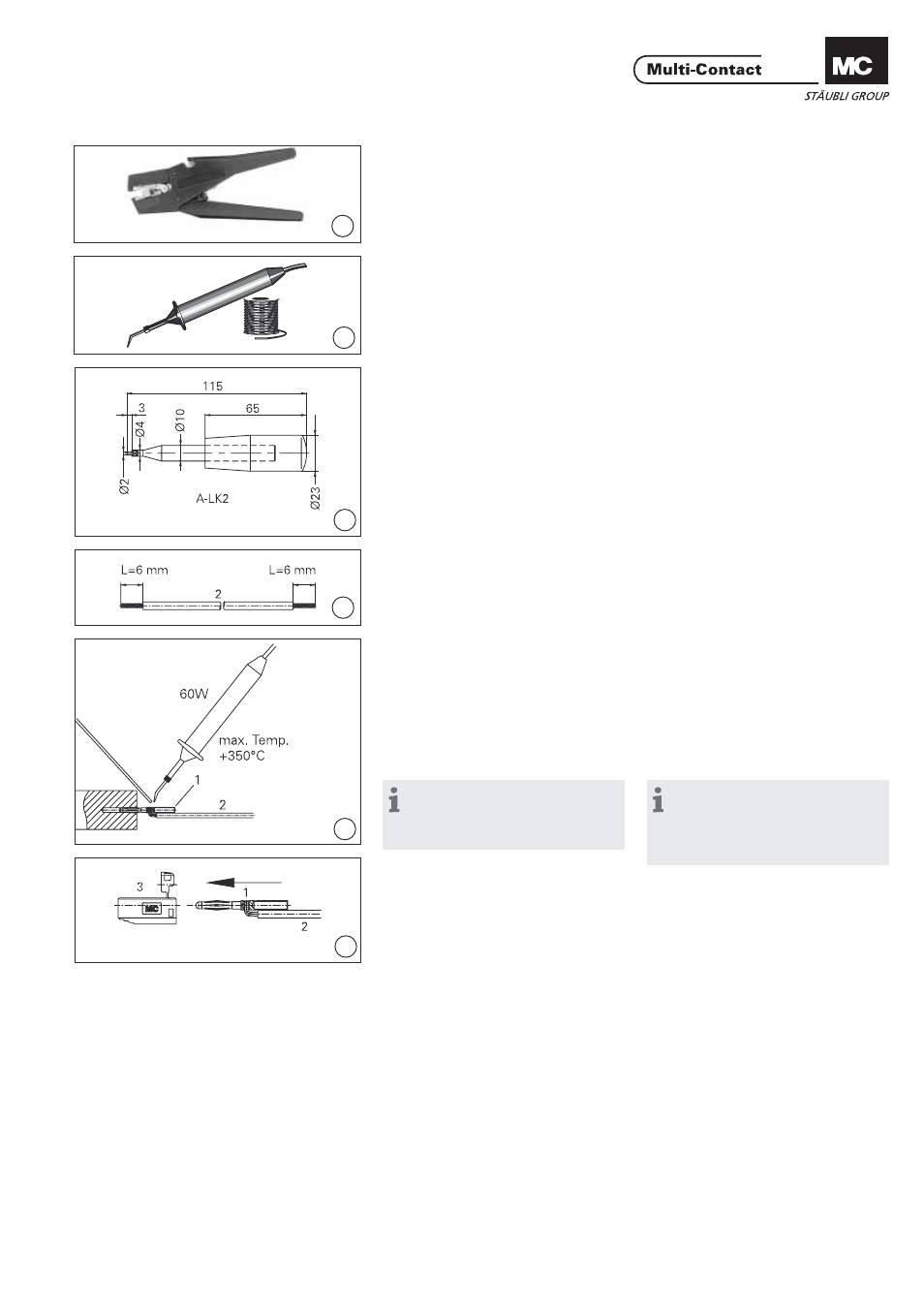

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No 25.0015
(ill. 2)
- Fer à souder 60W
- Fil de soudure
p.e. fi l de soudure sans plomb Ø
1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source d’approvisionnement:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder
Ø 1,5#58/405
(SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Outil de montage A-LK2
Matière recommandée: Acier (ill. 3)
Auxiliary tool A-LK2
Recommended material: Steel
Préparation du câble Preparation of the cable
(ill. 4)
Couper le câble 2 à la longueur prévue
et dénuder le câble sur la longueur
L=6mm avec la pince à dénuder. (ill. 4)
Cut the cable to the desired nominal
length and strip cable insulation to
length L=6mm with cable stripper.
(ill. 5)
Souder le câble 2 dans la fi che 1.
Température de soudure max. 350°C. (ill. 5)
Solder cable 2 in plug 1.
Soldering temp. 350°C max.
La fi che et la zone de soudure doivent
être exemptes de coulures liées à la
soudure. Plug and solder area should be free
from excess solder.
Remarque:
Lors de l’opération de soudure
maintenir la fi che 1 dans un support
muni d’un perçage Ø 2,1mm.
Note:
For soldering purposes a block
with a drilled hole Ø 2,1mm should
be used to hold the plug 1 in posi-
tion.
Montage Assembly
(ill. 6)
Insérer la fi che 1 (avec le câble soudé 2)
par l‘arrière de l‘isolant 3 jusqu‘en butée. (ill. 6)
Fully insert plug 1(together with sol-
dered cable 2) into the insulator 3.
