Multi-Contact MA122 - Manuel (Page 3)

Advanced Contact Technology
www.multi-contact.com 3 / 4
3
1
4
2
5
6

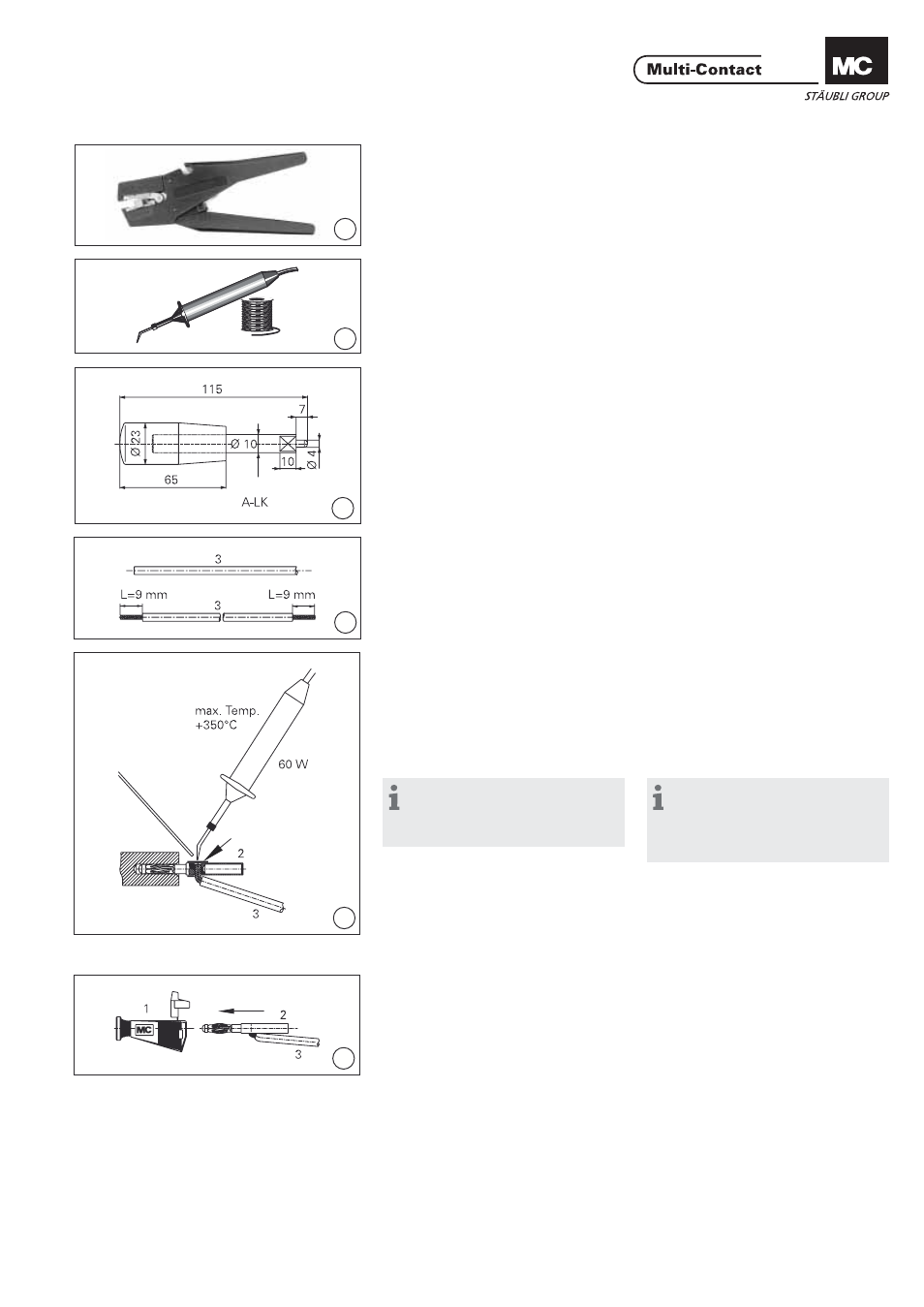

Outillage nécessaire Tools required
(ill. 1)
Pince à dénuder „Stripax“
No. de Cde 25.0015 (ill. 1)
Cable stripper “Stripax”
Order No. 25.0015
(ill. 2)
- Fer à souder 60W
- Fil de soudure
p.e. fi l de soudure sans plomb Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source d’approvisionne-ment:
www.kester-online.de (ill. 2)
- Soldering iron 60W
- Solder
e.g. lead free solder Ø 1,5
#58/405 (SN95.8Ag3.5Cu.7)
ANSI/J-STD-004
Source of supply:
www.kester-online.de
(ill. 3)
Outil de montage A-LK
Matière recommandée: Acier. (ill. 3)
Auxiliary tool A-LK
Recommended material: Steel.
Préparation du câble Preparation of the cable
(ill. 4)
Couper le câble 3 à la longueur
prévue et dénuder le câble sur la
longueur L = 9mm avec la pince à
dénuder. (ill. 4)
Cut the cable 3 to the desired nominal
length and strip cable insulation to
length L = 9mm with cable stripper.
(ill. 5)
Souder le câble 3 sur la fi che 2.
Température de soudure max. 350°C. (ill. 5)
Solder cable 3 on plug 2.
Soldering temp. 350° C max.
Remarque:
Lors de l’opération de soudure
maintenir la fi che 2 dans un support
muni d’un perçage Ø 4,2mm
Note:
For soldering purposes a block
with a drilled hole Ø 4,2mm should
be used to hold the plug 2 in posi-
tion.
La fi che et la zone de soudure doivent
être exemptes de coulures liées à la
soudure. Plug and solder area should be free
from excess solder.
Assemblage Assembly
(ill. 6)
Insérer la fi che 2 (soudée au câble 3)
dans l‘isolant 1 jusqu‘en butée. (ill. 6)
Fully insert plug 2 (together with sol-
dered cable 3) into the insulator 1.
