Multi-Contact MA113 - Manuel (Page 3)

Advanced Contact Technology
www.multi-contact.com 3 / 4
3
1
4
2
5

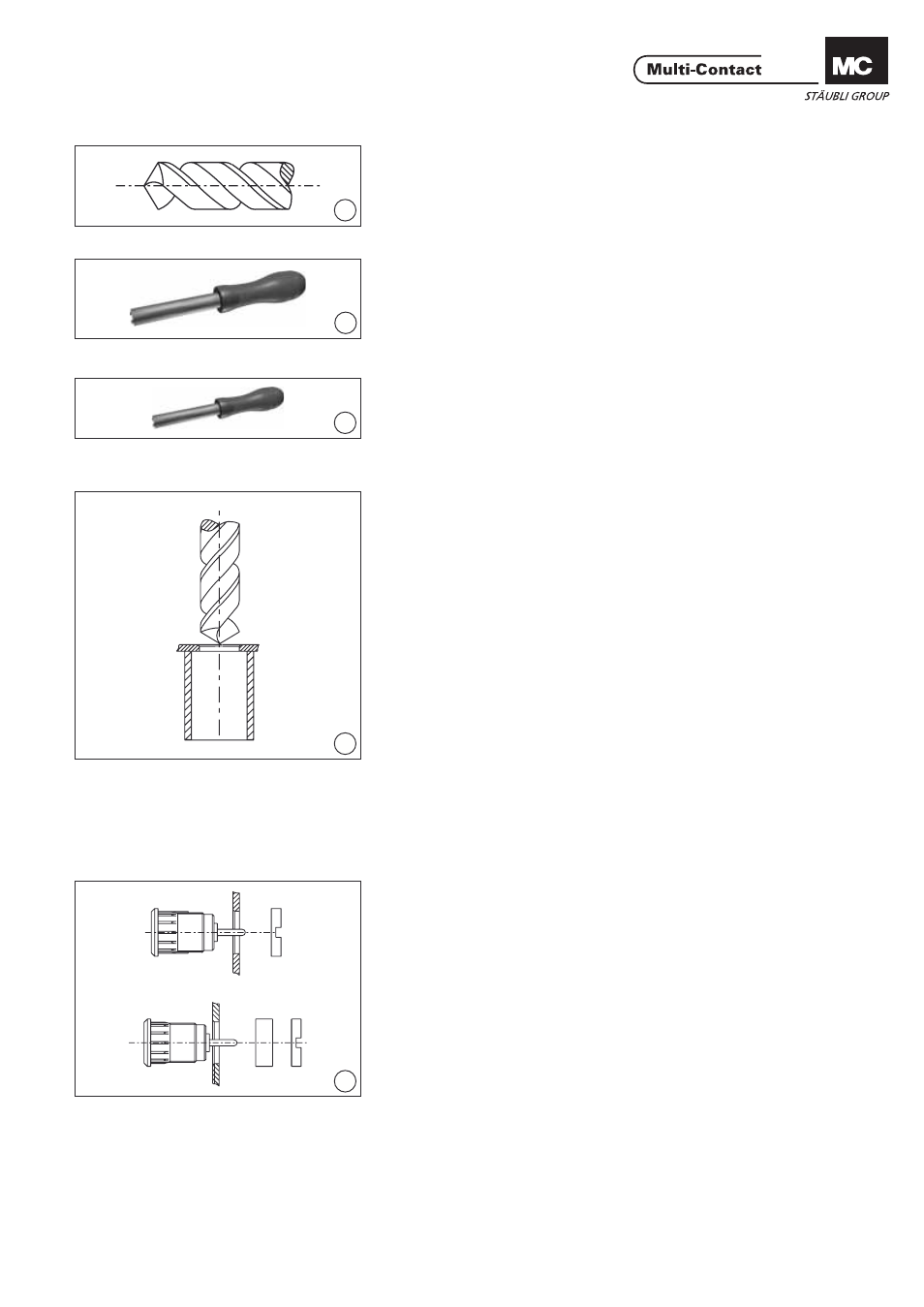

Outillage nécessaire Tools required
(ill. 1)
Foret Ø 12,8mm (ill. 1)
Drill Ø 12,8mm
(ill. 2)
Clé spéciale SS425
No. de Cde 25.0020 (ill. 2)
Special tube spanner SS425,
Order No. 25.0020
(ill. 3)
Clé spéciale SS2
No. de Cde 25.0022 (ill. 3)
Special tube spanner SS2
Order No. 25.0022
Montage Mounting
(ill. 4)
Percer la plaque
Perçage: Ø 12,8mm ±0,1
Epaisseur des plaques (K):
- avec entretoise:
1mm - 5,5mm
- sans entretoise:
5,5mm - 9mm
Diamètre max. de l‘embase: 14,5mm
(ill. 4)
Drill hole in front panel
Hole: Ø 12,8mm ±0,1
Panel thickness (K):
- with spacer:
1mm - 5,5mm
- without spacer:
5,5mm - 9mm
Max. socket diameter: 14,5mm
Utiliser un tube de préférence en
matière plastique comme support
mécaniqu e. Le diamètre du tube
dépen d de l‘entraxe entre les emba-
ses. As an assembly support for the front
panel, a plastic tube can be used.
The tube diameter depends upon
the desire d distances between the
sockets.
(ill. 5)
Positionner la douille. Si l‘épaisseur
de la plaque est ≤ 4mm, utiliser
l‘entretoise H-ESD-ID/S4-S,
(No. de Cde 24.5184) (ill. 5)
Place socket in the drill hole. If the
front panel is ≤ 4mm, use the spacer
sleeve H-ESD-ID/S4-S,
(Order No.24.5184)
