Multi-Contact MA102 Manuel d'utilisation
Page 3
Advanced Contact Technology
www.multi-contact.com
3 / 4
1
2
A
B
D
C
ØG
ØE
ØF
Tab. 1
HSS
3
Tab. 2
M B
4
Outil de montage
Assembly tool
No. de Cde
Order No.
pour douilles
for sockets
Dimensions (mm)
A
B
C
D
E
F
G
MB0,76
25.0029
EB0,76
55
50
5
0,9
5
2,4
0,76
MB1
25.0030
EB1
56,9
50
6,9
0,9
5
2,4
1
MB2
25.0031
EB2, EB2-A, EB2-F, EB2-WR
63,5
50
13,5
1,6
7
3
1,9
Douilles
Sockets
Perçage
Drill hole
Plaques métalliques (mm)
Metal panels (mm)
Plaques plastiques (mm)
Plastic panels (mm)
Ø max. tête de douille
Max socket Ø (mm)
EB0,76, EB1
Ø 2,7
1 - 3
1 - 3
4
EB2, EB2-A, EB2-F, EB2-WR
Ø 4,9
1 - 6
3 - 6
7
+0.05
0
+0.1
0

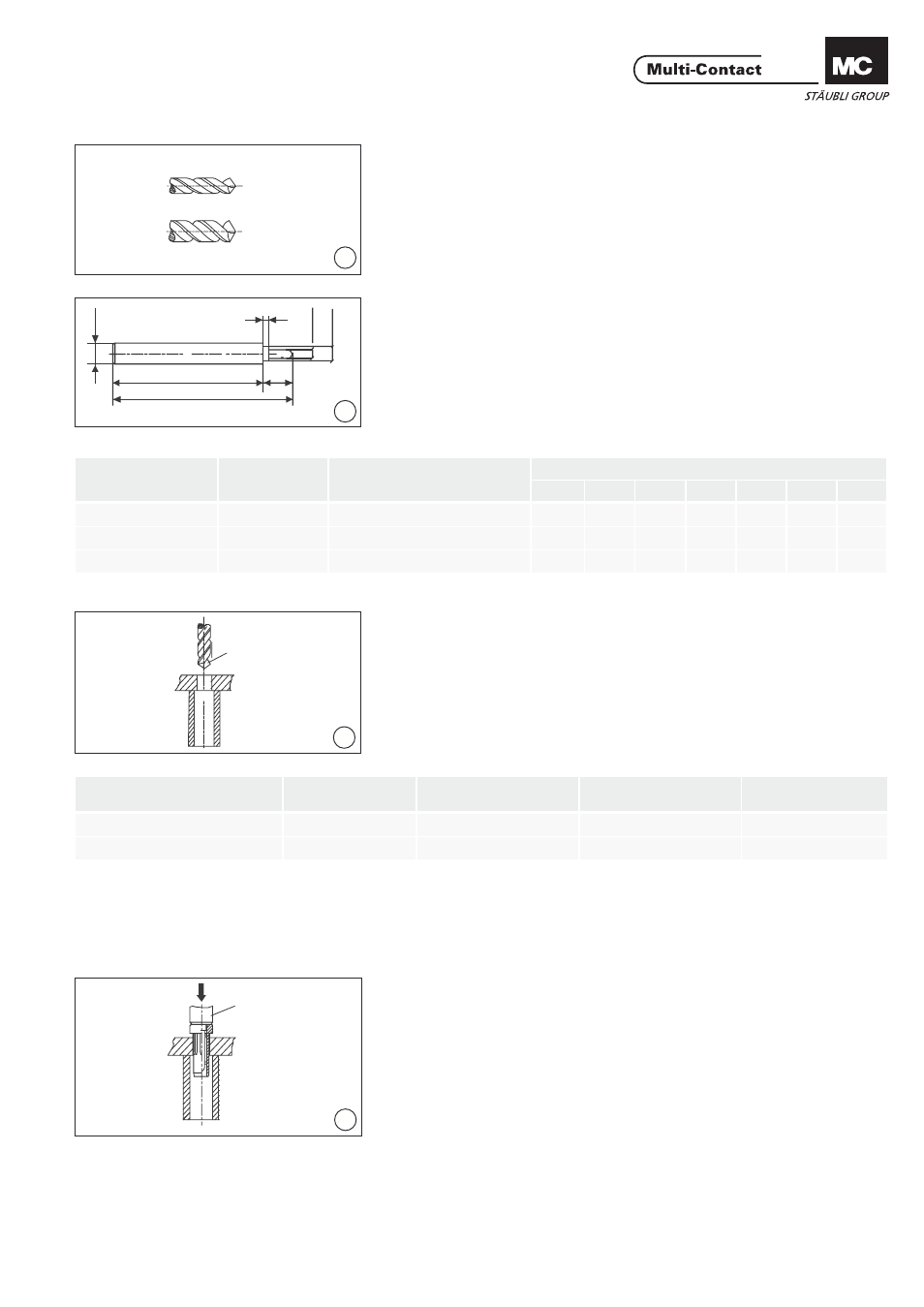

Outillage nécessaire
Tools required
(ill.1)
Foret Ø 2,7mm
Foret Ø 4,9mm
(ill.1)
Drill HSS Ø 2,7mm
Drill HSS Ø 4,9mm
(ill. 2)
Dimensions voir Tab. 1
(ill. 2)
Sizes, see Tab. 1
Montage
Assembly
(ill. 3)
Percer la plaque et chanfreiner sur la
face de montage (~ 0,5x45°).
(ill. 3)
Drill hole and then countersink the
front panel on one side (approx.
0,5x45°).
Utiliser de préférence comme sup-
port un tube en matière plastique.
Le diamètre du tube dépend de la
distance entre deux douilles voisines.
As an assembly support for the front
panel, a plastic tube can be used. The
tube diameter depends upon the de-
sired distances between the sockets.
(ill. 4)
Enfoncer l‘isolation avec l‘outil de
montage MB (voir ill. 2)
(ill. 4)
Press in insulation with the assembly
tool MB (see ill. 2).
