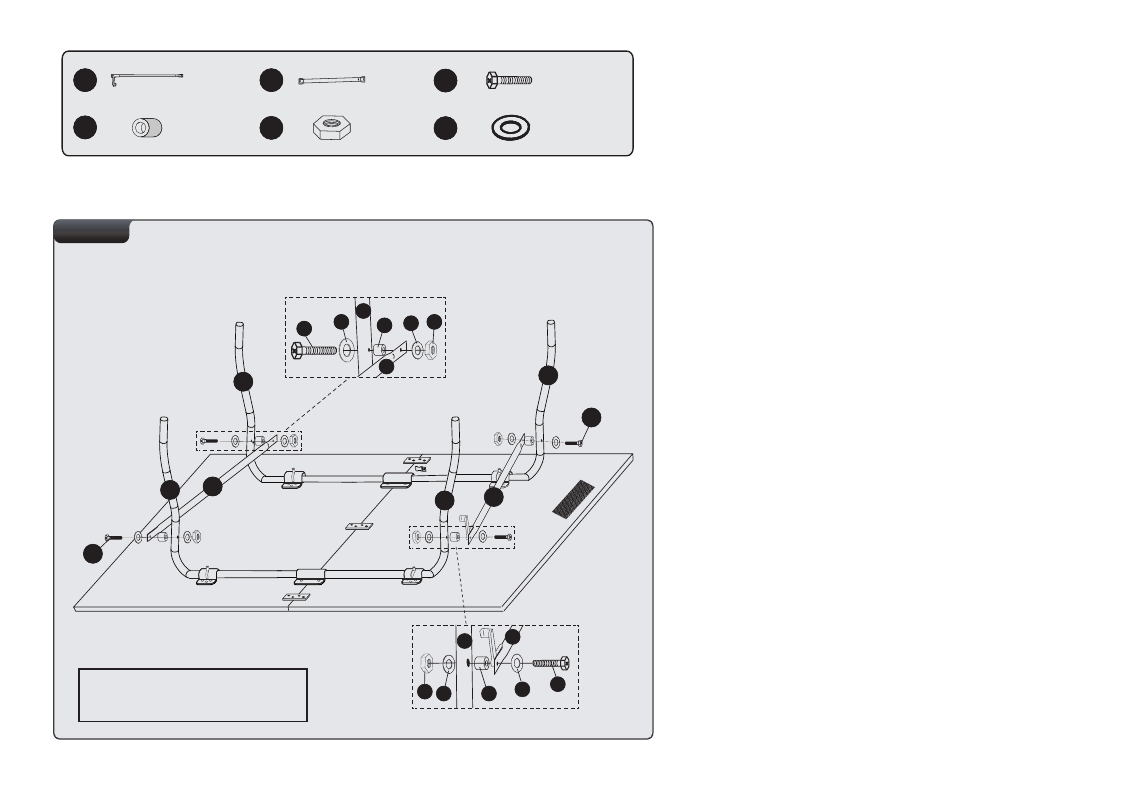

FIG.3
11. Attachez un bout du Tube de liaison (#8) dans l’intérieur du
Pied externe (#5) avec un Boulon (#22), deux Rondelles
(#30), une Bague (#23) et un Ecrou (#24).
12. Répétez la même étape pour un autre bout de ce Tube de
liaison, uniquement l’attachez dans l’extérieur du Pied interne
(#6).
13. Attachez un bout du Tube de liaison avec Console d’arrêt
(#7) à l’intérieur du Pied externe (#5) avec un Boulon (#22),
deux Rondelles (#30), une Bague ((#23) et un Ecrou (#24).
14. Répétez la même étape pour un autre bout de ce Tube de
liaison, uniquement l’attachez dans l’extérieur du Pied interne
(#6).
15. Répétez les étapes ci-dessus pour l’autre moitié de la table.
20
7 8
30 24
22
23
x 2 x 2
x 16 x 8
x 8
x 8
22
22
7
8
5
6
6
5
23 24 30
22
30
8
5
23
30
22
30 24
6
7
FIG. 3
Centre
Joueur
Note :
Faite attention à la direction d’assemblage sur les
figures lors d’assembler le Tube d’Assemblage #7
et #8 pour correspondre la fonction de pliage.
