NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
27
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

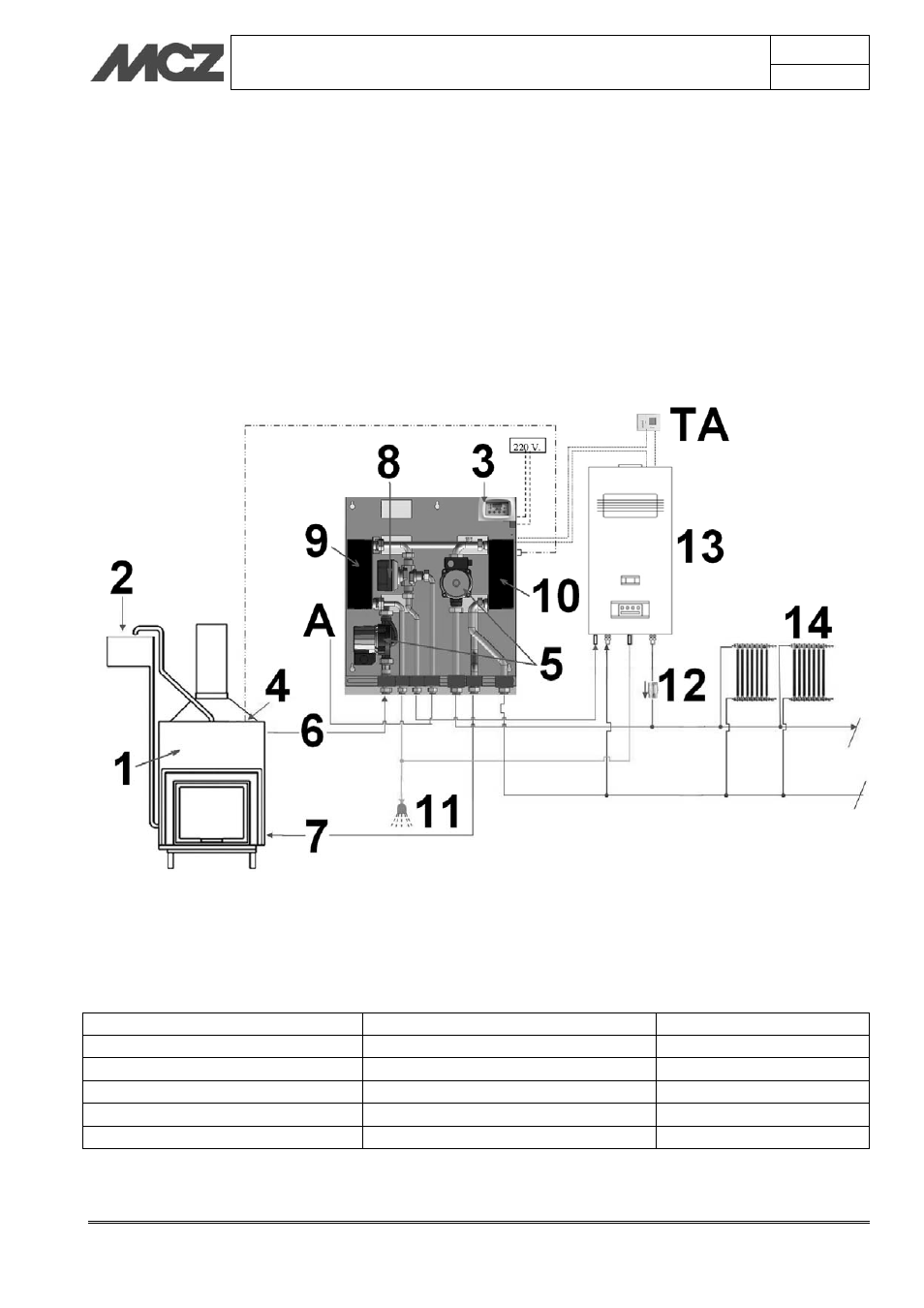

4.7.3. Schéma 3 VASE OUVERT (KIT 3 VASE OUVERT)
DESCRIPTION : Foyer fermé associé à une chaudière à gaz avec production d'eau chaude sanitaire (ACS). Il
est composé d'un circuit primaire (source de chaleur à vase ouvert) et d'un circuit secondaire (source de chaleur
à vase fermé). Il permet d'installer le vase d'expansion juste au-dessus de la cheminée, à environ 30 cm. Grâce à
la centrale, la chaudière à gaz s'éteint quand le foyer fermé atteint la température de régime.
ACTIONS :
- chauffage avec chaudière ;
- chauffage avec foyer fermé ;
- eau chaude sanitaire avec foyer fermé.
1-Foyer fermé 6-Circuit de refoulement 11-Eau sanitaire
2-Vase d'expansion ouvert avec flotteur 7-Circuit de retour 12- Clapet de non retour
3-Panneau de commande 8-Vanne 3 voies 13- Chaudière
4-Sonde de détection de température 9-Échangeur eau chaude sanitaire (ACS) 14- Radiateur
5-Circulateur 10- Échangeur de séparation A- Réseau de distribution d'eau
TA- Thermostat ambiant
