NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
19
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite

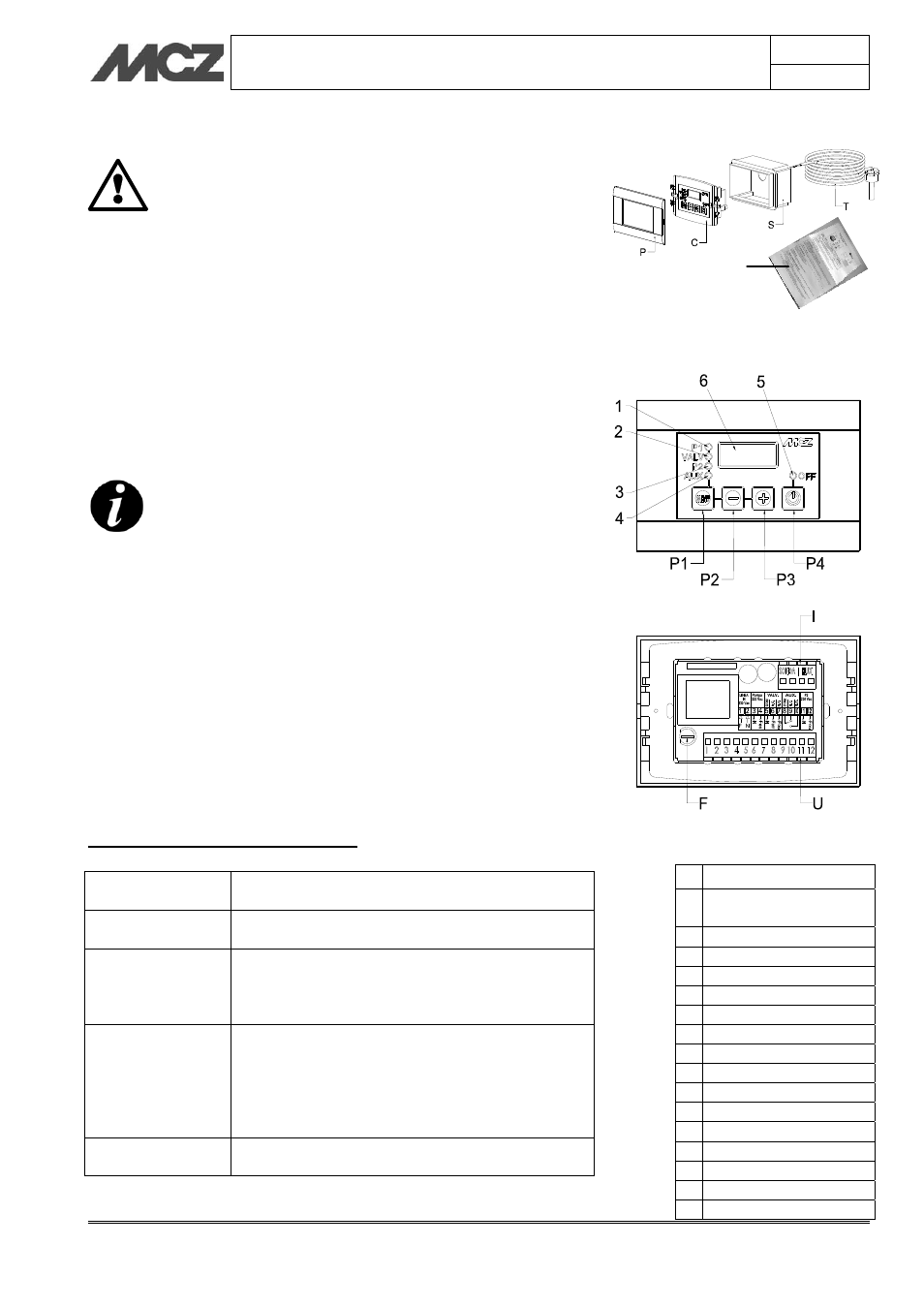

4.5. RACCORDEMENT PANNEAU DE COMMANDE MCZ
LA MAISON DÉCLINE AUSSI TOUTE
RESPONSABILITÉ EN CAS DE DOMMAGES DUS À DE
MAUVAIS RACCORDEMENTS OU À UN USAGE
IMPROPRE DU DISPOSITIF.
Le foyer fermé Hydrotherm doit être géré par un panneau de
commande avec sonde de température, qui permet de gérer l'activation
de la pompe et l'avertisseur sonore de dépassement des températures
de sécurité.
La centrale MCZ est composée de :
 Boîtier à encastrer (S)
 Sonde de lecture de la température (T)
 Plaquette (P).
 Corps du panneau de commande (C)
 Notice (K).
Le tableau de commande doit être installé loin de
sources de chaleur et de manière à ce que les
longueurs des câbles fournis soient suffisants.
Le boîtier ne doit pas être installé sur la hotte du
revêtement. Les câbles ne doivent pas être en contact
avec la structure métallique.
Lors de l'installation du tableau de commande, il est nécessaire de
prévoir un câble d'alimentation 230Vac-50Hz
4.5.1. Thermorégulateur MCZ
Le thermorégulateur sert à :
 Relever, mesurer et visualiser la température de la chaudière.
 Commander les dispositifs de contrôle présents dans
l'installation.
 Signaler moyennant signal sonore et lumineux lorsque la
chaudière dépasse la température de sécurité.
CARACTÉRISTIQUES TECHNIQUES
Alimentation :
230 Vac 10%~ 50 Hz ; Fusible de protection
T3,15 A
Puissance absorbée
:
2VA~
Sonde pour
température :
Avec câble siliconique/pvc
Température de fonctionnement : -50°C /
130 °C
Limites de mesure : 0 – 99 °C Précision :
 1°C
Sorties :
Sortie POMPE :
alimentée 230 Vac - débit max 5A - 250 Vac
Sortie VANNE :
contact libre - débit max 5A - 250 Vac
Sortie AUX :
contact libre - débit max 5A - 250 Vac
Dimensions :
Thermo-régulateur à encastrer : 120 x 80 x
50 [mm]
P Plaquette
C Panneau de
commande
S Boîtier à encastrer
T Sonde de température
I Entrées
U Sorties
F Fusible
P1 Bouton MENU
P2 Bouton d'augmentation
P3 Bouton d'augmentation
P4 Bouton ON/OFF
1 Led pompe 1
2 Led vanne 3 voies
3 Led pompe 2
4 Led
auxiliaire
5 Led ON/OFF
6 Afficheur
K
