4.7. SCHÉMAS EXPLICATIFS D’INSTALLATION HYDRAULIQUE
La distance du kit hydraulique, indiquée dans les
schémas ci-dessous à l'intérieur de la zone pointillée,
ne doit pas être supérieure à 1 mètre par rapport au
foyer fermé.
Les schémas à suivre sont uniquement à titre indicatif. Pour
un raccordement correct, suivre les notes et les dispositions
du plombier installateur, conformément aux normes en
vigueur.

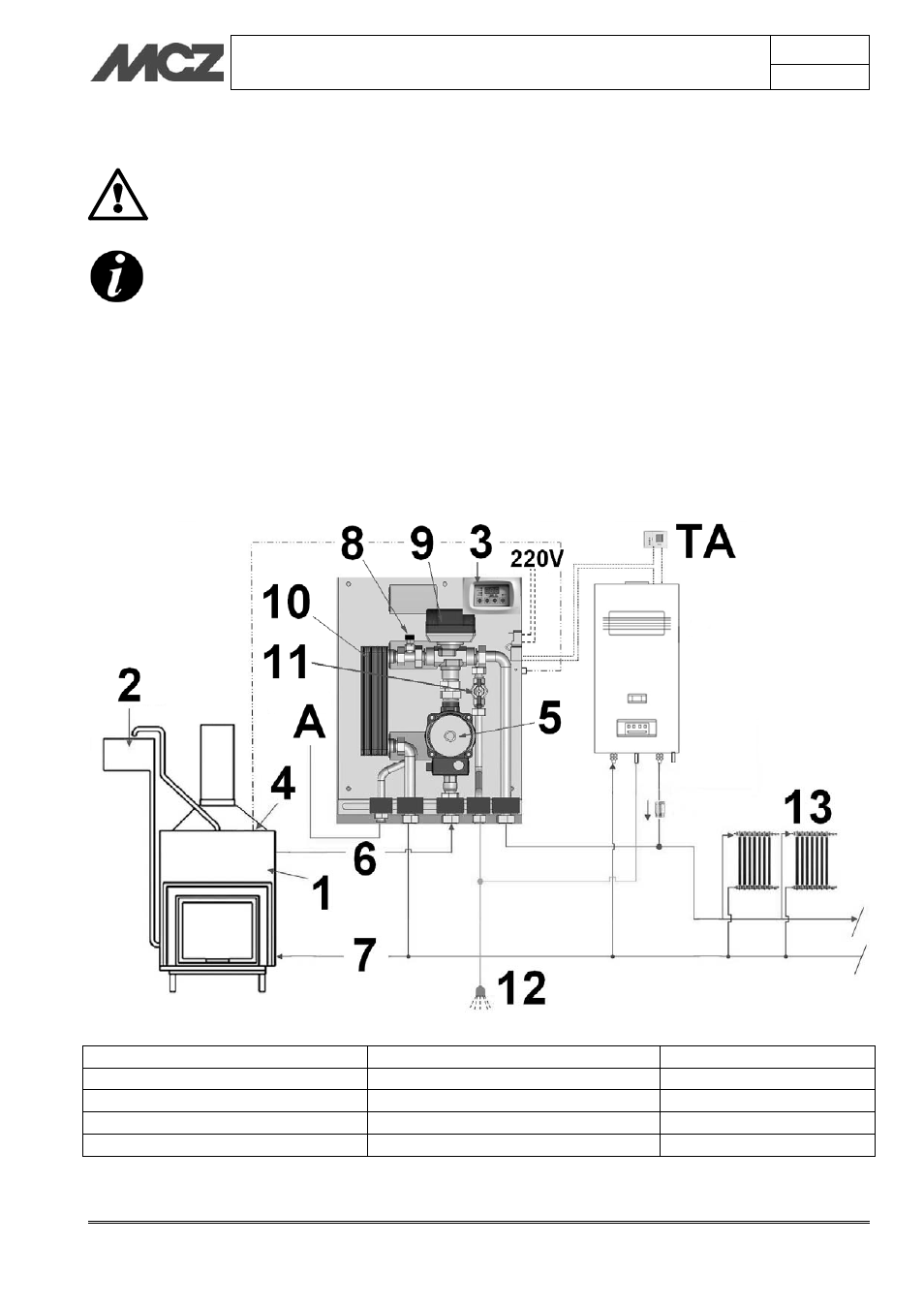

4.7.1. Schéma 1 VASE OUVERT (KIT 1 VASE OUVERT)
DESCRIPTION : Foyer fermé comme unique source de chaleur avec production d'eau chaude sanitaire (ACS).
ACTIONS :
- chauffage avec foyer fermé ;
- eau chaude sanitaire avec cheminée.
1-Foyer fermé
6-Circuit de refoulement
11-Fluxostato
2-Vase d'expansion ouvert avec flotteur
7-Circuit de retour
12-Eau sanitaire
3-Panneau de commande
8-Purgeur d'air automatique
13-Radiateur
4-Sonde de détection de température
9-Vanne 3 voies
A- Réseau de distribution d'eau
5-Circulateur
10-Échangeur eau chaude sanitaire (ACS)
TA- Thermostat ambiant
