NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 2
page
11
Notions théoriques pour une installation Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
30°
2.4. RACCORDEMENT AU CONDUIT DE FUMÉE
Le raccordement au conduit de fumée est une opération très importante qui
doit être effectuée avec soin et attention car, en cas d'anomalie ou d'erreur
de fabrication, il sera très difficile d'y remédier et de le modifier sans
endommager la contre-hotte. En outre, le raccordement se trouve dans une
zone de la cheminée où les températures sont très élevées. Il est donc très
important d'utiliser des matériaux résistant à la chaleur mais aussi à l'acidité
des fumées produites par la combustion.
Avant de commencer les travaux, il est nécessaire de faire attention aux
points suivants :
 Le raccordement doit avoir une inclinaison maximale de 45° et ceci
afin d'éviter des dépôts excessifs de condensats produits lors de
l'allumage et/ou de créosote et, en outre, d'éviter le ralentissement
de l'évacuation des fumées.
 Les raccords doivent être métalliques, adaptés aux
conditions spécifiques de fonctionnement du produit et
dotés du marquage CE (EN1856-2). L'utilisation de
tuyaux métalliques flexibles et extensibles n'est pas
admise.
 Les éléments raccordés doivent être parfaitement scellés.
 L'élément de raccordement au conduit de fumée ne doit être ni
trop long pour éviter toute obstruction ni trop court pour éviter
toute sortie des fumées.
Si vous utilisez des raccords métalliques, il est
indispensable qu'ils soient isolés avec des matériaux
adéquats tels que des matelas de calorifugeage en fibre
céramique afin d'éviter toute détérioration des murs et
de la contre-hotte décorative.
IMPORTANT !
Toute majoration de la section du raccord doit être
effectuée directement sur la hotte du foyer fermé et non
pas le long du conduit de fumée.
2.4.1.
Clapet des fumées (en option)
En présence de tirage excessif dans le conduit de fumée, la combustion
peut être déséquilibrée et par conséquent peu efficace. Dans ce cas,
afin d'améliorer le rendement de la combustion, il est conseillé
d'installer le clapet des fumées (en option) directement à la sortie du
foyer fermé. Au cas où l'on voudrait positionner la manette de réglage
(B sur la figure) sur la partie frontale du produit, il est nécessaire
d'interposer entre le foyer fermé et le clapet une rallonge de 25 cm du
conduit des fumées.
2.5. CONDUIT DE FUMÉE
Le conduit de fumée étant l'élément fondamental pour l'élimination des
fumées, il devra donc avoir les caractéristiques suivantes :
 être imperméable et thermiquement isolé ;
 être réalisé avec des matériaux résistant à la chaleur, à l'action
des produits de la combustion et des condensats ;
 il doit être adapté aux conditions spécifiques de
fonctionnement du produit et doté du marquage CE (EN1856-
1, EN1443).

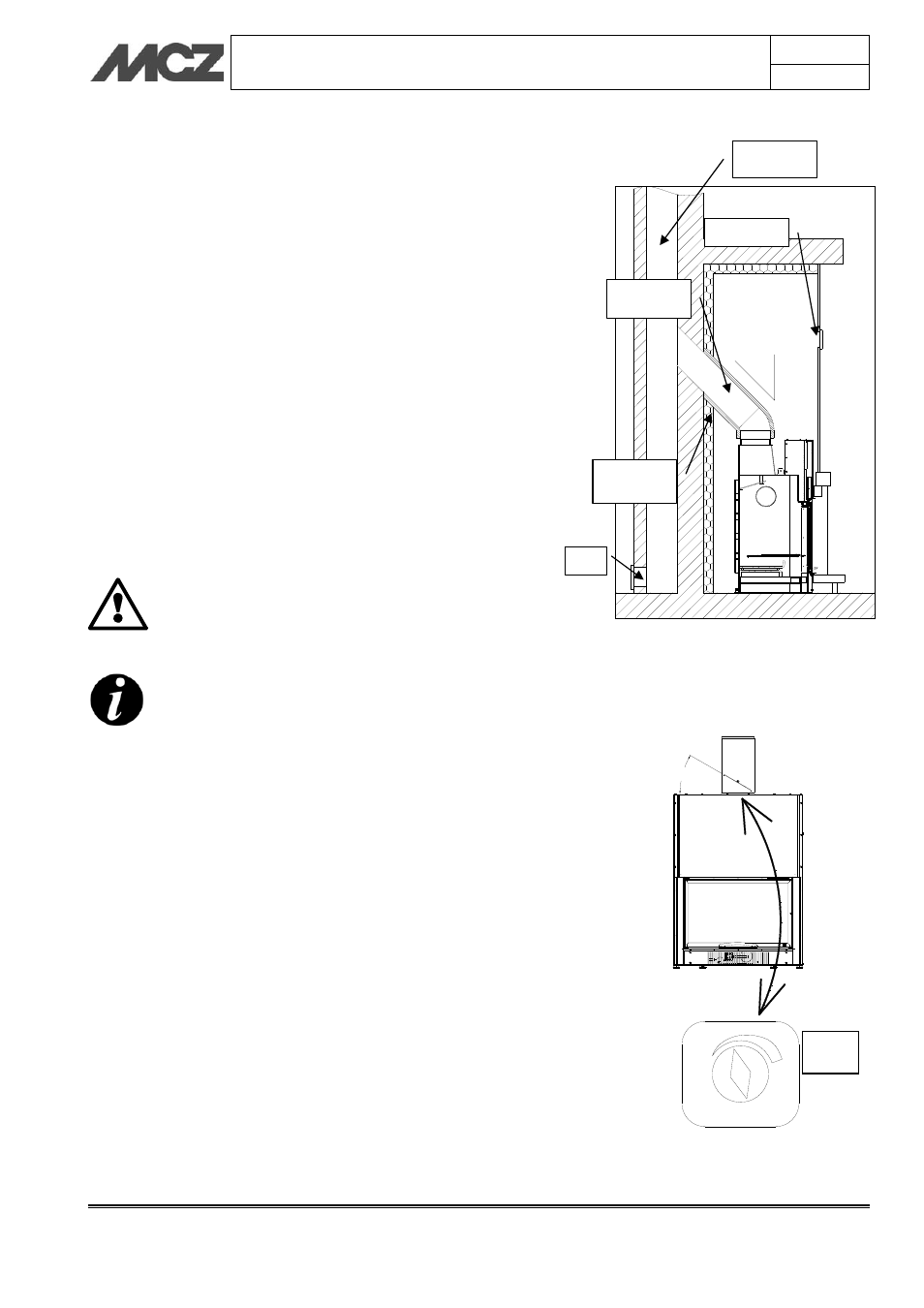

Exemple de raccord du foyer fermé avec
le conduit de fumée
45° Max
Représentation typique d'un conduit de
fumée correctement exécuté, avec au pied
du tronçon vertical externe, l'installation
d'une chambre munie de
porte(A)hermétique pour recueillir et
décharger les matériaux solides produits par
la combustion.
Raccord des
fumées
Conduit de
cheminée
Grille de hotte
A
Clapet des fumées
B
Isolation en
fibre céramique
