NOTICE D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
18
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
25
80
100 80
100
80
10
0

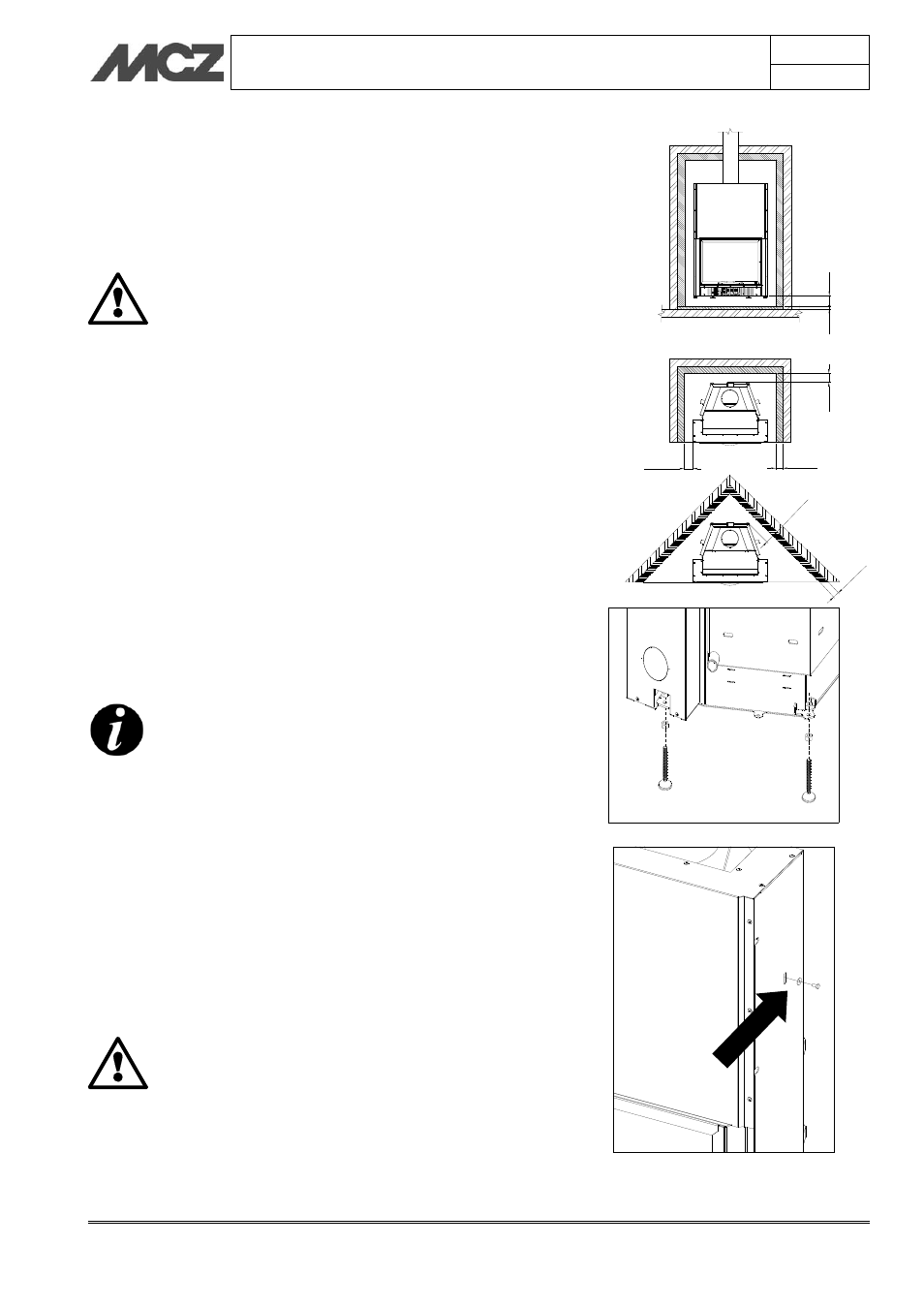

En cas d'installation près de matériau inflammable, respecter les
mesures minimales de sécurité suivantes :
 Distance des parois latérale et arrière = 100 mm
 Hauteur du sol = 80 mm
 Matériau isolant sur les parois latérale et arrière = 80 mm
 Matériau isolant sur le sol = 25 mm
Si le foyer fermé est installé sur un sol ou bien à
proximité de parois inflammables, il est conseillé de
réaliser une isolation adéquate.
Les bouches de sortie d'air chaud doivent être
positionnées à au moins 300 mm de distance
d'autres matériaux (ex. rideaux).
4.3. RÉGLAGE EN HAUTEUR
Le foyer fermé Hydrotherm est doté de pieds de réglage qui ont pour
but de permettre une facile mise à niveau de la dalle foyère du foyer
fermé. Les pieds permettent un réglage d'environ 6-7 cm et doivent
être montés dans les brides prévues à cet effet (Voir figure)
Pour soulever le foyer fermé de plus de 6-7 cm, il est nécessaire de
créer une surélévation maçonnée sur laquelle poser le produit. Dans
tous les cas ne pas éliminer les pieds indispensables pour la mise à
niveau.
Si le foyer fermé n'est pas mis à niveau, la porte
risque de ne pas se fermer parfaitement et les
contrepoids risquent de battre contre la structure
causant un bruit toutes les fois que l'on soulève et
baisse la porte.
Il est aussi possible de régler la mise à niveau du
foyer fermé en essayant le coulissement de la porte
jusqu'à ce que celle-ci ne soit plus bruyante.
4.4. DÉBLOCAGE DES CONTREPOIDS
Le foyer fermé est livré avec les contrepoids de coulissement bloqués
afin d'éviter que durant le transport et l'emplacement de dangereux
contre-coups endommagent les parties intéressées par le coulissement
ou la porte et la vitre en vitrocéramique.
Enlever les vis de fixation des contrepoids
uniquement avant l'installation et après avoir
positionné le foyer fermé
Ne pas déplacer le foyer fermé sans les vis de
fixation des contrepoids Les dommages dus à la non-
observation de cette règle sont à la charge du client
ou de qui que ce soit.
