6-INSTALLATION ET MONTAGE
L’on rappelle que :
• Toutes les prises d’air extérieures doivent être équipées d’un volet de fermeture actionnable de l’extérieur et munies d’une protection
anti-insectes.
• La section de prise d’air est considérée nette : il faut donc prendre en considération la surface des encombrements éventuels (filets,
etc.).
• Il est nécessaire de nettoyer périodiquement les filtres ou les filets pour assurer le passage de l’air.
• Veiller à ne jamais obstruer les prises d’air si la thermo-cheminée ou le kit de ventilation sont en fonction.
RACCORDEMENT AU CONDUIT DE FUMÉE
Il est conseillé de raccorder la thermo-cheminée au conduit de fumée à l'aide de tubes et de coudes en acier aluminium, en mesure de
résister aux températures élevées qui sont atteintes à cet endroit, ainsi qu'à la corrosion des fumées. Ces raccordements sont disponibles
sur demande en différentes mesures (voir notre catalogue) et simplifient la pose en procédant au montage, en les encastrant l'un dans
l'autre. (fig.7)
D'éventuels agrandissements de la section du raccordement doivent être effectuées directement sur la hotte de la
thermo-cheminée et non pas le long du conduit de fumée. Une fois l'installation terminée, il est obligatoire d'isoler
le raccordement de fumées avec un matelas de fibre céramique ou un matériau résistant à au moins 600°C.
MONTAGE DU REVÊTEMENT ET DE LA CONTRE-HOTTE
AVANT DE COMMENCER UNE QUELCONQUE OPÉRATION DE REVÊTEMENT DE LA THERMO-CHEMINÉE, LIRE LE CHAPITRE
"TEST DE FONCTIONNEMENT".
La thermo-cheminée et les parties du revêtement doivent être fixées entre elles SANS ENTRER EN CONTACT AVEC LA STRUCTURE
EN ACIER pour éviter la transmission de la chaleur aux marbres et/ou pierres et pour permettre les dilatations normales thermiques ;
attention aux finitions en bois du type poutres ou étagères.
On conseille de réaliser la contre-hotte en placoplatre du type ignifuge d'épaisseur de 15/20 mm avec châssis autoportant en
profil galvanisé pour ne pas peser sur les composants du revêtement (poutres en bois ou linteaux en marbre) qui n'ont pas de structure
portante et pour pouvoir intervenir facilement en cas d'anomalie et/ou d'entretiens futurs.
Réaliser le montage à sec du plan feu du revêtement en laissant une ouverture d'1 cm entre la thermo-cheminée et le plan feu pour
effectuer l'isolation. (fig.8)

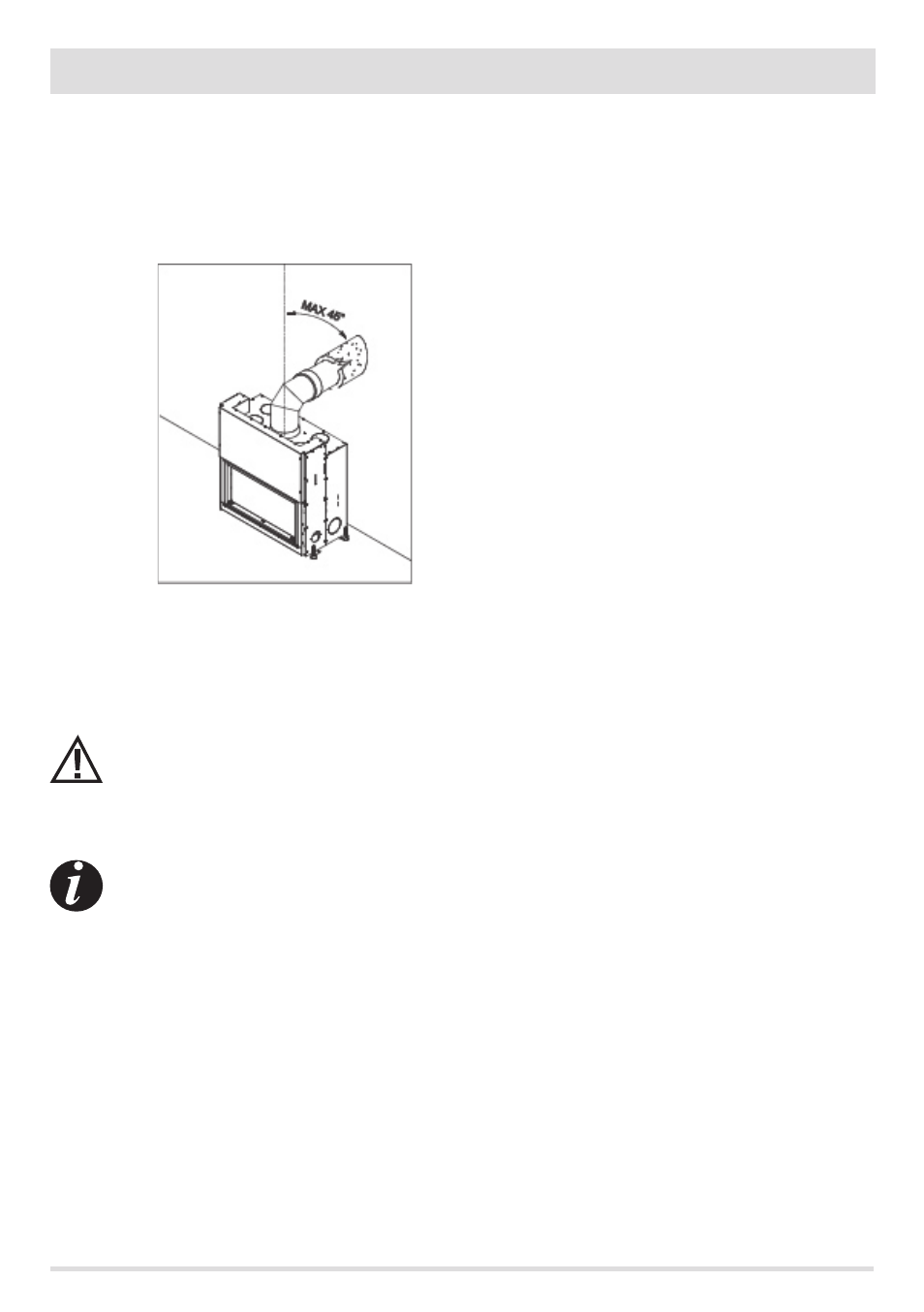

FIGURE 7 - RACCORD CONDUIT DE FUMÉE
