4-CONDUIT DE FUMÉE
Service Technique - Droits réservés - Reproduction interdite
Dans le cas des canalisations allant jusqu’à 3 m, augmenter la section de 5 % environ tandis que pour des mesures supérieures, l’augmenter
de 15 %.
Pour les poêles installés dans les studios, chambres à coucher et salles de bains (s’ils sont autorisés), le raccordement de l’air comburant
à l’extérieur est obligatoire.
Il faut notamment que ce raccordement soit réalisé de façon à ce qu’il soit étanche pour ne pas compromettre la caractéristique
d’étanchéité globale du système.
DISTANCE (mètres)
La prise d'air doit être éloignée de :
1,5 m
EN-DESSOUS
Portes, fenêtres, évacuations des fumées, vides d'air, ...
1,5 m
HORIZONTALEMENT
Portes, fenêtres, évacuations des fumées, vides d'air, ...
0,3 m
AU-DESSUS
Portes, fenêtres, évacuations des fumées, vides d'air, ...
1,5 m
LOIN
de la sortie des fumées
RACCORDEMENT AU CONDUIT DE FUMÉE
Le raccordement entre l’appareil et le conduit de fumée doit être effectué avec un canal de fumée conforme à la norme EN 1856-2. Pour
raccorder les thermo-cheminées au conduit de fumée ou à une fixation au plafond qui n’a pas le même axe que la sortie des fumées de
l’appareil, les changements de direction devront être réalisés en utilisant des coudes ouverts qui ne dépassent pas 45° par rapport à la
verticale. La même précaution doit être utilisée pour raccorder la thermo-cheminée à la cheminée (voir figure ci-dessous).
Pour les poêles, il est possible d’effectuer des raccordements au conduit de fumée de 2 m maximum en projection horizontale, avec une
pente minimale de 3 % et un nombre maximal de 3 courbes à 90°C (inspectionnables - le raccord en T de sortie de l’appareil ne doit pas
être compté).

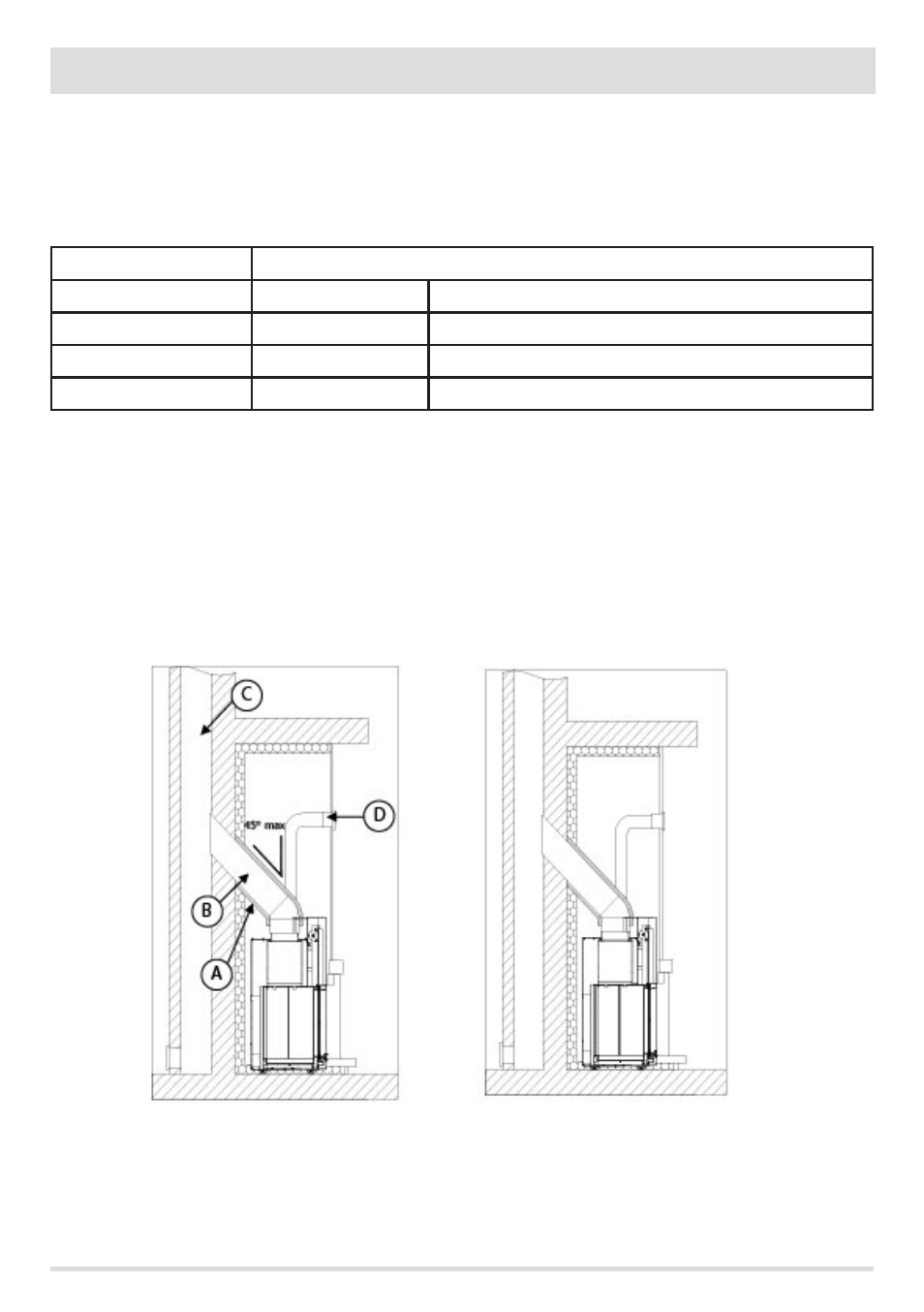

EXEMPLE DE RACCORD DE LA THERMO-
CHEMINÉE
A. ISOLATION EN FIBROCÉRAMIQUE
B. RACCORD DES FUMÉES
C. CONDUIT DE FUMÉE
D. GRILLE DE HOTTE
REPRÉSENTATION TYPIQUE DE CONDUIT DE FUMÉE
EFFECTUÉ CORRECTEMENT AVEC, AU PIED DU SEGMENT
ASCENDANT EXTÉRIEUR, L'EMPLACEMENT D'UNE CHAMBRE
À VOLET ÉTANCHE POUR LA COLLECTE ET L'ÉVACUATION DES
MATÉRIAUX SOLIDES PRODUITS PAR LA COMBUSTION.
