23
6-INSTALLATION ET MONTAGE
Service Technique - Droits réservés - Reproduction interdite
POSITIONNEMENT
La thermo-cheminée FORMA WOOD peut être placée dans un coin ou au mur. Il est possible de personnaliser le produit avec les
revêtements de la société de production ou bien de les construire sur place avec des matériaux résistant aux températures élevées.
Les thermo-cheminées sont des monoblocs auto-portants simplifiant la pose et qui n'ont besoin d'aucun soutien supplémentaire. Pour
faciliter le déplacement du monobloc jusqu'à l'endroit où il doit être installé, le fabricant fournit la thermo-cheminée avec quatre roues
pivotantes, pour un déplacement de la thermo-cheminée pratique et simple. (figure 2)
Une fois la thermo-cheminée positionnée, les roues doivent être soulevées du sol ou enlevées, de façon à ce que le monobloc soit stable
sur le sol.
Ceci est possible en réglant les quatre pieds déjà montés sur la thermo-cheminée.
Toujours évaluer les conditions statiques du plan sur lequel le poids sera appuyé, et laisser toujours 5 cm minimum de vide
d'air entre la cheminée et les murs.
Réaliser le montage à sec du plan feu du revêtement en laissant une ouverture d'1 cm pour effectuer l'isolation. (Figure 3)
FORMA WOOD
75 DX-SX
95 DX-SX
T95
T50
Parois non inflammables Parois inflammables
A = 50 mm
B = --------
C = 40 mm
A = 100 mm
B = 40 mm
C = 80 mm
A = distance par rapport aux murs latéraux et arrière
B =matériau isolant
C = hauteur à partir du sol
Si la thermo-cheminée est positionnée sur un sol ou près de murs inflammables, il est conseillé d'effectuer une
isolation adéquate.
Les ouvertures pour la sortie de l'air chaud doivent être placées à au moins 300 mm de distance des autres matériaux.
(par ex. les rideaux)

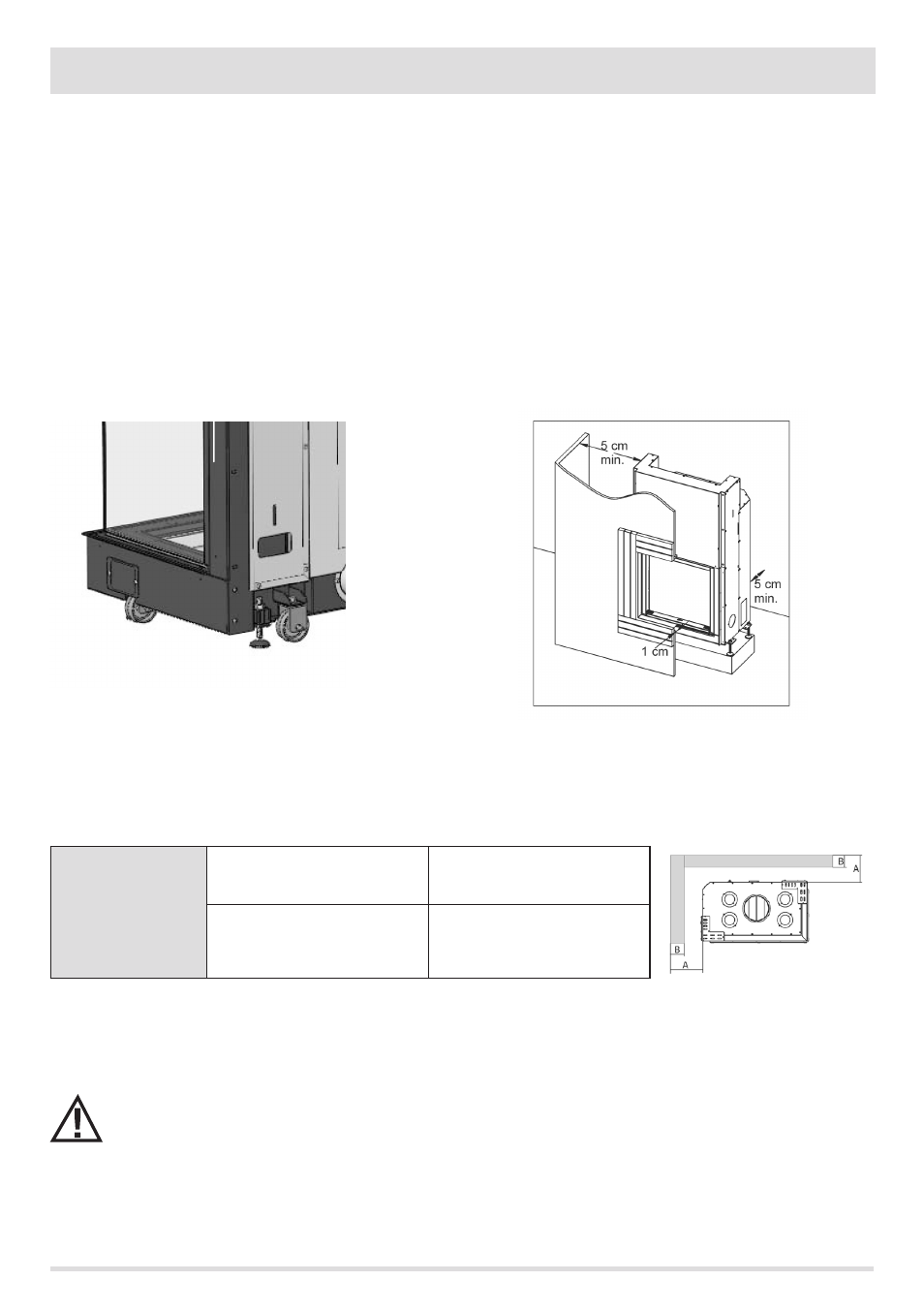

FIGURE 2 - ROUES ET PIEDS FIGURE 3 - DISTANCES DU MONOBLOC PAR RAPPORT AUX MURS
ET AU REVÊTEMENT
