6-INSTALLATION ET MONTAGE
Service Technique - Droits réservés - Reproduction interdite
PRISE D'AIR EXTERNE ET INTERNE
ENTRÉE DE L'AIR DE COMBUSTION
La thermo-cheminée FORMA WOOD a un trou sur l'arrière, pour l'entrée de l'air nécessaire à la combustion. Il est possible de porter l'entrée
de l'air comburant sous le produit. Pour faire cela, il est nécessaire de :
• Enlever la bride arrière (fig.5).
• Enlever le bouchon dans la partie sous la thermo-cheminée (fig.6).
• Fixer avec les deux vis la bride sous la thermo-cheminée (pour effectuer ensuite les raccordements avec les tubes)
• Positionner le bouchon enlevé (provenant de sous la thermo-cheminée) dans la partie arrière.
Raccorder, avec des brides ø100 et un tube flexible (fig. 5 ou 6) à des grilles à l'extérieur ou à l'intérieur de la pièce d'installation, de façon
à ce que le parcours soit séparé par rapport à l'air de convection naturelle ou forcée.
NE JAMAIS FERMER LE TROU D'ENTRÉE DE L'AIR COMBURANT.
ENTRÉE D’AIR POUR LA VENTILATION NATURELLE
Si la thermo-cheminée est installée à ventilation naturelle, c’est-à-dire sans ventilateur électrique, prévoir une prise d’air comburant
extérieure de 300 cm2 nets à l’arrière du monobloc de façon à toujours faire affluer de l’air frais sous la thermo-cheminée.
Il est indispensable que cette disposition soit strictement respectée ; dans le cas contraire, le manque d’oxygène peut préjuger tant la
combustion que le rendement calorique du produit.
ENTRÉE D’AIR POUR LA VENTILATION FORCÉE
Si la thermo-cheminée est installée à ventilation forcée, c’est-à-dire en utilisant un kit Comfort Air, réaliser les prises d’air et les
canalisations comme suit :
• pour un renouvèlement correct de l’oxygène à l’intérieur de la pièce, il est conseillé de prévoir une prise d’air extérieure de 150 cm2,
de façon à ce que l’air propre et frais puisse être prélevé, et une seconde prise d’air à l’intérieur de la pièce où se trouve la thermo-
cheminée (également de 150 cm2).
• Ce mode permet un mélange correct de l’air à l’intérieur de la pièce d’installation et un meilleur refroidissement de la structure de
la thermo-cheminée.
• Lorsque ce type de raccordement n’est pas possible, il est néanmoins indispensable de prévoir les deux prises d’air, toutes les deux
dirigées soit vers l’extérieur soit vers l’intérieur. En fonction du choix, les températures d’exercice seront légèrement supérieures ou
inférieures à la moyenne mais sans préjuger le fonctionnement correct du produit.

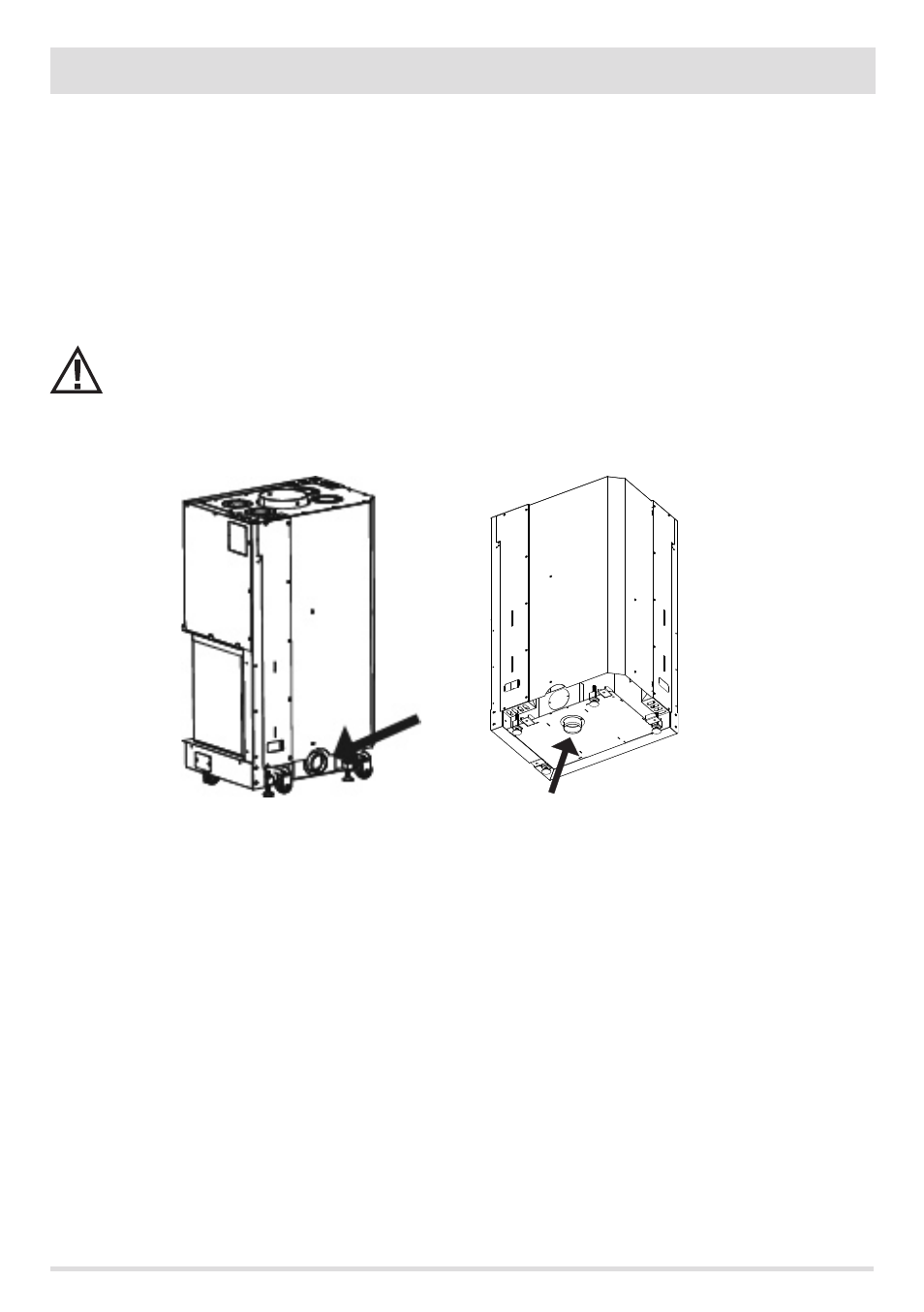

FIGURE 6 - ENTRÉE DE L'AIR COMBURANT PAR EN-DESSOUS DE LA THERMO-CHEMINÉE FORMA FIGURE 5 - ENTRÉE D'AIR COMBURANT ARRIÈRE
