MANUEL D'INSTALLATION ET D'EMPLOI
Chapitre 5
page 38
Kit comfort air Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
5.9. REMPLACEMENT DU VENTILATEUR
ATTENTION !
COUPER L’ALIMENTATION 230 V.
 Retire la bouche
 Dévisser les quatre vis A qui se trouvent sur la grille sur les
quatre angles fig. 8
 Dévisser les deux vis centrales B qui tiennent fixé le ventilateur
au convoyeur
ATTENTION !
LORSQUE LES CÂBLES SONT DÉBRANCHÉS, FAIRE
ATTENTION À BIEN LES DISPOSER EN TOUTE
SÉCURITÉ.
SI ILS TOMBENT À L'INTÉRIEUR DE L'HABILLAGE, IL
N'EST PLUS POSSIBLE DE LES RÉCUPÉRER.
 Extraire la grille C
 Débrancher le câble du ventilateur
 En cas de plafonnier avec lampe, faire attention à débrancher
les câbles d'alimentation durant l'extraction de la bride.
 Il suffit maintenant de tourner le ventilateur par rapport au
convoyeur afin de garantir le passage sans endommager la
pièce.
IMPORTANT !
LE VENTILATEUR DOIT RESTER ORIENTÉ COMME SUR
FIG.9, LES POSITIONS DIFFÉRENTES DE CELLE
INDIQUÉE NE SONT PAS ADMISES.
Important !
Tous les branchements électriques doivent être
effectués par un personnel qualifié conformément aux
lois en vigueur dans chaque État, en utilisant un
équipement adéquat et en respectant le schéma
indiqué dans le présent livret. Toutes les opérations
doivent être effectuées avec le câble d'alimentation de
réseau 230V 50 Hz débranché.
Mcz décline toute responsabilité pour les dommages
aux personnes ou aux choses dus à des branchements
erronés ou à une utilisation impropre du dispositif.

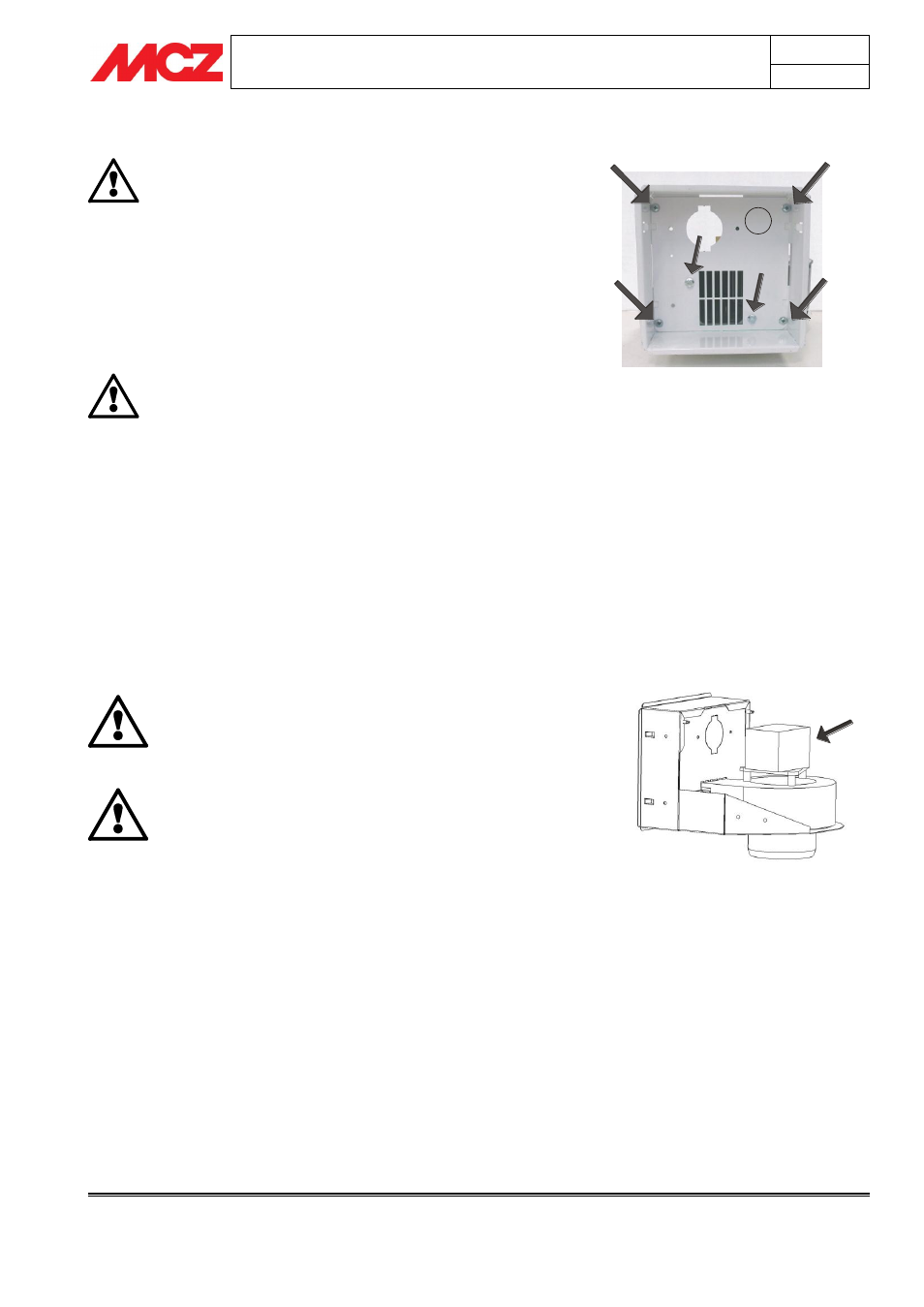

Figure 9– Position du ventilateur
Figura 8– Remplacement du ventilateur
A
A
A
A
B
B
C
