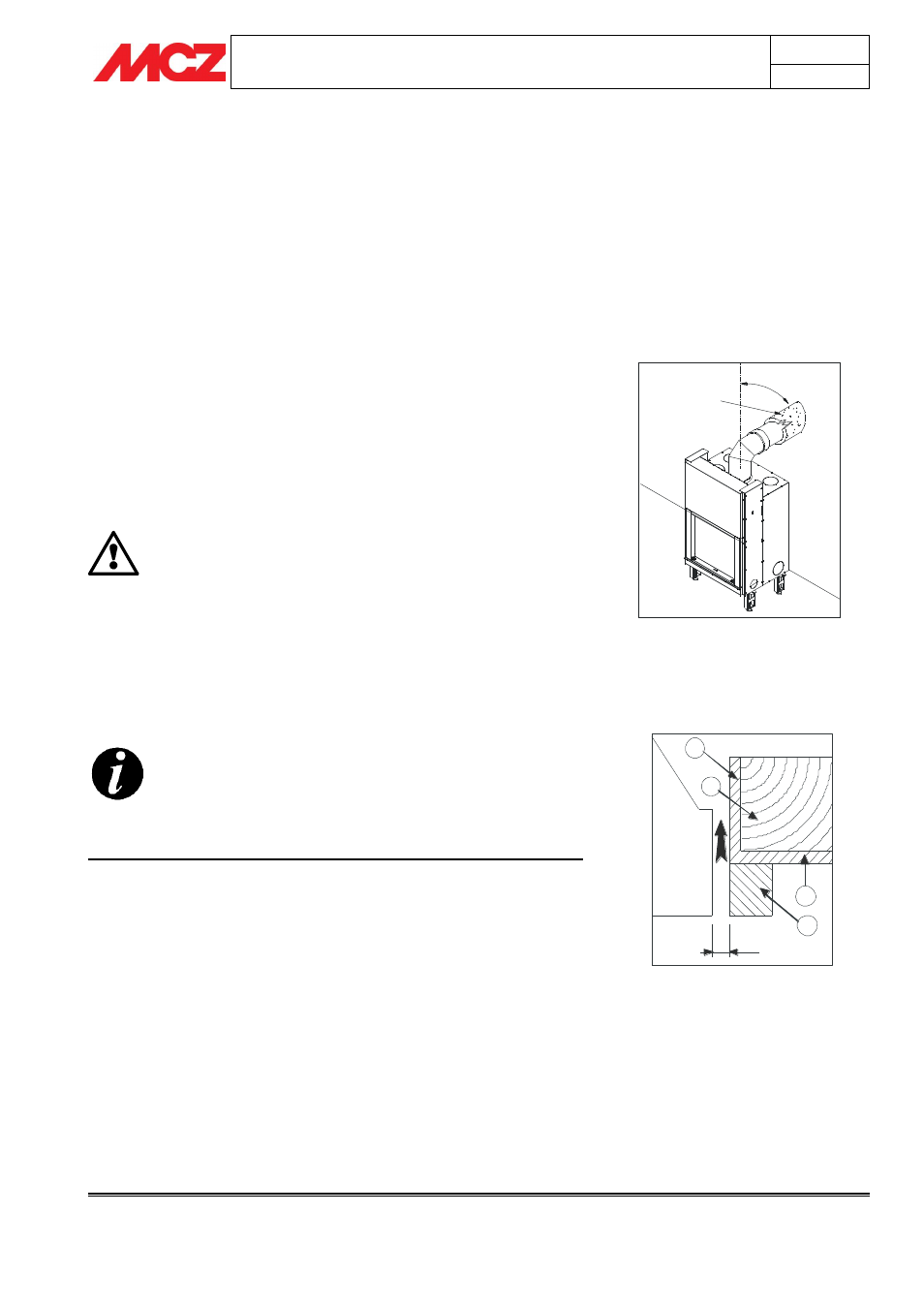

MANUEL D'INSTALLATION ET D'EMPLOI
Chapitre 4
page 25
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
 Toutes les prises d'air externes doivent être équipées de rideau
de fermeture qui se commande de l'extérieur et pourvues de
protection anti-insectes.
 La section de prise d'air est considérée nette, il faut donc
considérer la zone sans éventuels encombrements (grilles,
etc..)
 Il est nécessaire de nettoyer périodiquement les filtres ou les
grilles afin de garantir le passage de l'air.
 N'obstruer pour aucune raison les prises d'air si le foyer
fermé ou le kit de ventilation fonctionne
4.7. RACCORDEMENT AU CONDUIT DE FUMÉE
Il est conseillé de raccorder le foyer fermé au conduit de fumée au
moyen de tubes et de coudes en acier aluminé en mesure de résister
aux températures élevées atteintes dans cette partie de la cheminée et
à la corrosion des fumées. Ces raccords sont disponibles sur demande
avec différentes dimensions (voir notre listing) et simplifient la mise en
œuvre puisqu'ils s'emboîtent l'un dans l'autre. (figure 7)
Toute majoration de la section du raccord doit être
effectuée directement sous la hotte du foyer fermé et
non pas le long du conduit de fumée.
Une fois l'installation terminée, il est obligatoire
d'isoler le raccord des fumées avec le matelas de
calorifugeage en fibre céramique ou autre matériau
résistant à au moins 600°C.
4.8. MONTAGE DE L'HABILLAGE ET DE LA CONTRE-HOTTE
AVANT DE PROCÉDER À L'HABILLAGE DU FOYER
FERMÉ, LIRE LE CHAPITRE 5.2 “ESSAI DE
FONCTIONNEMENT”
Le foyer fermé et les parties de l'habillage doivent être fixées entre eux
SANS ENTRER EN CONTACT AVEC LA STRUCTURE EN ACIER
pour éviter la transmission de la chaleur du marbre et/ou de la pierre et
pour permettre les normales dilatations thermiques ; attention aux
finitions en bois telles que poutres ou étagères.
Il est conseillé de construire la contre-hotte en placoplâtre de
type ignifuge de 15/20 mm d'épaisseur avec une structure
autoportante réalisée avec un profilé galvanisé afin que les éléments de
l'habillage (poutres en bois ou linteaux en marbre) qui, eux, n'ont pas
de structure portante, puissent facilement la supporter et pour
pouvoir facilement intervenir en cas d'anomalies et/ou
d'entretiens futurs.
Effectuer le montage à blanc de la sole foyère de l'habillage en
laissant une ouverture de 1 cm entre le foyer fermé et la dalle
foyère pour effectuer l'isolation. (Figure 8)
Figure 8 – Isolation des poutres
ISOLATION
MAX
45°
1
1
2
3
10
PROTECTION THERMIQUE DES
POUTRES
1. Isolant appliquè ou à appliquer
2. Poutres on bois
3. Marbre ou autre matériau
Pa
ss
ag
e
d’
ai
r
Figure 7 – Raccordement au conduit
de fumée
