MANUEL D'INSTALLATION ET D'EMPLOI
Chapitre 4
page 22
Installation et montage Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
4.2.1. Convection naturelle ( VN )
Si vous optez pour ce système, l'installateur devra enlever les demi-
plaques situées sur les côtés et sur le fond du monobloc (comme
représenté sur figure 1 ) afin de faciliter l'échange thermique et la
circulation de l'air.
Les demi-plaques supérieures ont une forme circulaire Ø 150 mm et au
moins d'entre elles doivent être ouvertes et canalisées pour une
correcte diffusion de l'air chaud.
Pour ouvrir les demi-plaques, il suffit de battre avec un marteau en
caoutchouc sur celles déjà précoupées et les enlever du corps du
monobloc.
4.2.2. Convection forcée ( COMFORT AIR VF )
Si ce système est adopté, acheter le Kit Confort Air en option et suivre
ce qui est indiqué au paragraphe 5.3 “Installation du kit comfort air”.
4.3. DÉBLOCAGE DES CONTREPOIDS
Le foyer fermé est livré avec les contrepoids de coulissement bloqués
pour éviter que durant le transport et l'emplacement de dangereux
contre-coups endommagent les parties intéressées par le coulissement
ou la porte et la vitre en vitrocéramique.
Pour débloquer les contrepoids et donc la porte, enlever les vis comme
indiqué à la figure 2 des deux côtés du foyer fermé.
Enlever les vis de fixation des contrepoids
uniquement après avoir positionné le foyer fermé et
pour contrôler que la vitre soit intacte.
NE PAS DÉPLACER LE FOYER FERMÉ SANS LES VIS DE
FIXATION DES CONTREPOIDS
Les dommages dus à la non-observation de cette
règle sont à la charge du client ou de qui que ce soit.
4.4. EMPLACEMENT
Le foyer fermé FORMA peut être positionné aussi bien en angle que le
long d'une paroi. Il est possible de les personnaliser avec les habillages
MCZ ou bien de les construire durant la mise en œuvre avec des
matériaux résistants aux températures élevées
Les foyers fermés sont des corps autoportants qui simplifient la mise en
œuvre et qui ne nécessitent d'aucun soutien supplémentaire.
Afin de faciliter le déplacement du monobloc jusqu’au lieu où il doit être
installé, MCZ fournit quatre roulettes pivotantes qui, une fois montées,
rendent le déplacement du foyer fermé pratique et peu fatigant.
Les quatre roulettes que vous trouverez à l’intérieur de la bouche du
foyer avec le reste des éléments fournis doivent être montées sur les
trous prévus à cet effet, situés près des trous pour le montage des
pieds de réglage. Une fois positionné le foyer fermé, les roulettes
doivent être soulevées du sol ou retirées, de manière à ce que le
monobloc soit stable sur le sol.

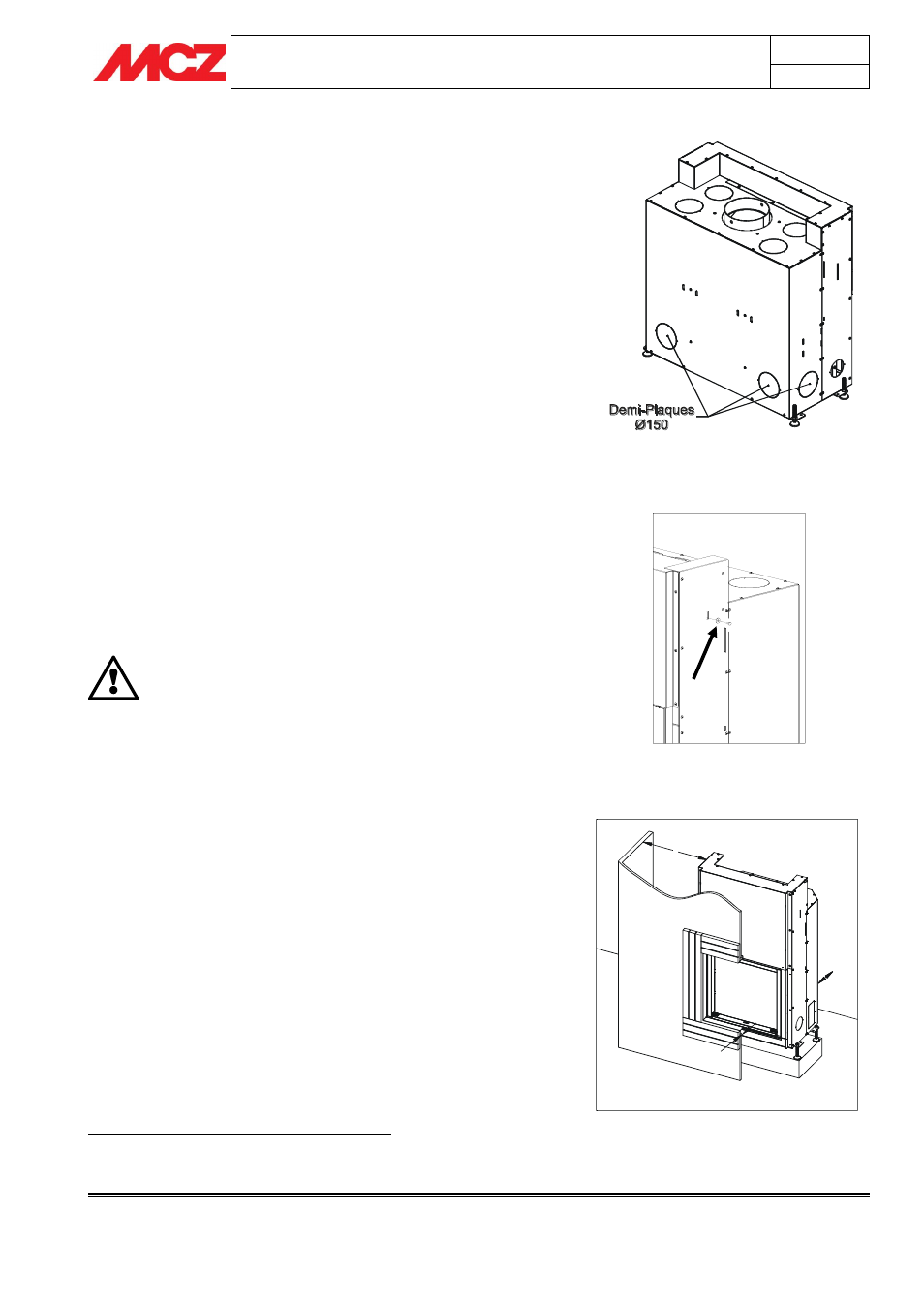

Figure 3a – Distances du corps du foyer des
parois et de l'habillage
Figure 2 – Vis de blocage des contrepoids
Figure 1 – Demi-plaques ligne Forma
5 cm
min.
5 cm
min.
1 cm
