MANUEL D'INSTALLATION ET D'EMPLOI
Chapitre 5
page
33
Kit comfort air
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
5.4. PANNEAU DE COMMANDE
Important !
Tous les branchements électriques doivent être
effectués par un personnel qualifié conformément
aux lois en vigueur dans chaque État, en utilisant un
équipement adéquat et en respectant le schéma
indiqué dans le présent livret. Toutes les opérations
doivent être effectuées avec le câble d'alimentation
de réseau 230V 50 Hz débranché.
Mcz décline toute responsabilité pour les dommages
aux personnes ou aux choses dus à des
branchements erronés ou à une utilisation impropre
du dispositif.

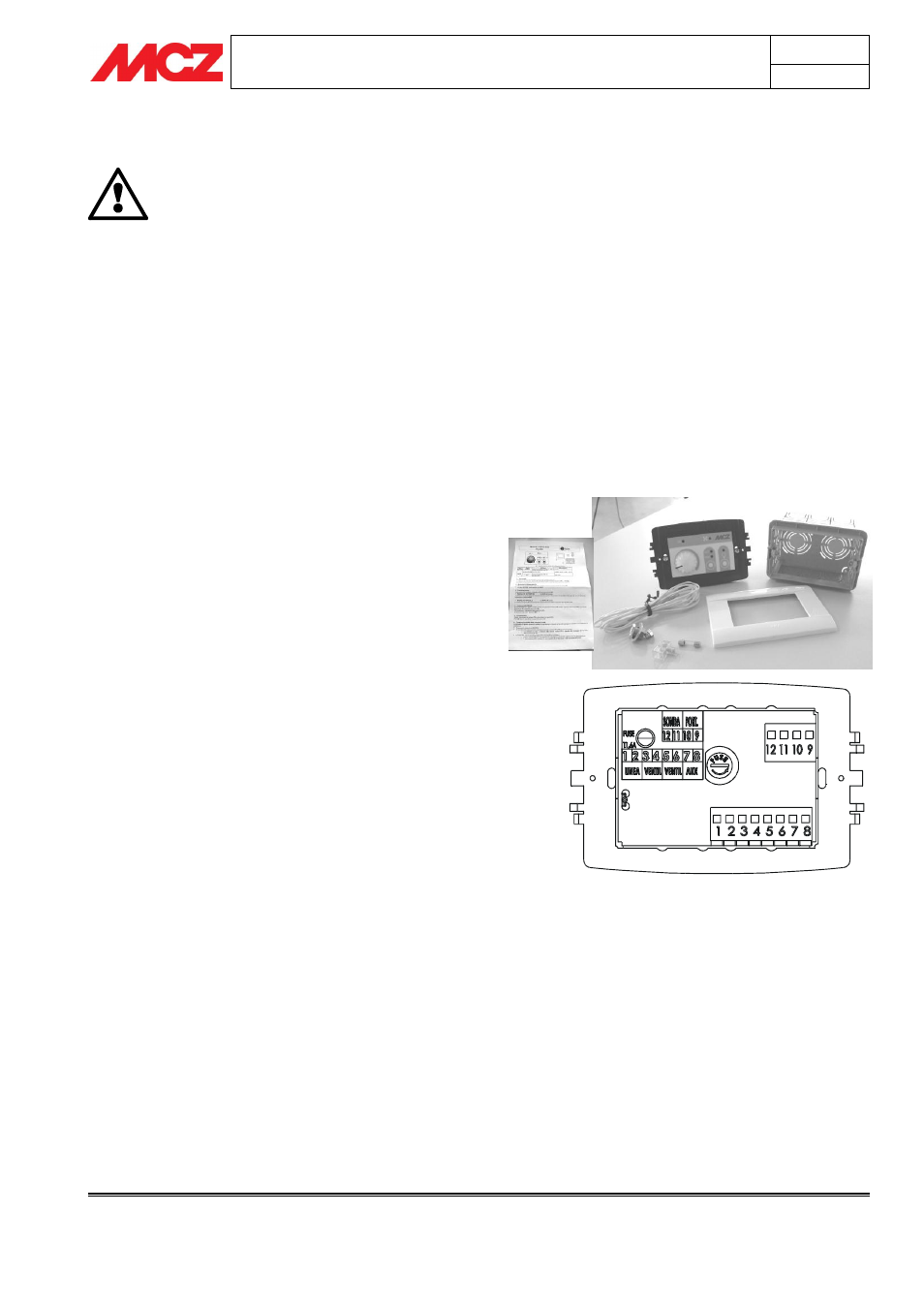

5.4.1.
Composition du panneau de commande
Sont fournis avec le panneau de commande les accessoires suivants :
A. Boîtier à encastrer
B. Panneau de commande, vis pour la fixation et câble
d'alimentation
C. Sonde et serre-câble
D. Borne pour le câble de mise à la terre commune
E. Fusible de rechange (1,6 A)
F. Plaque
G. Instructions
Le panneau de commande est doté de 6 bornes doubles pour le
branchement de :
1. Ligne (1-2 LINEA)
2. Ventilateur 1 (3-4 VENTIL.)
3. Ventilateur 2 (5-6 VENTIL.)
4. Lumière (7-8 AUX)
5. Interrupteur d'ouverture de la porte (9-10 PORT.)
6. Sonde (11-12 SONDA)
5.4.2.
Positionnement du panneau de commande
Préparer le trou sur la paroi (environ 10X7,5 cm) pour l’installation de
la centrale, en tenant compte du positionnement de la sonde.
Dans le trou réalisé, insérer le boîtier à encastrer (A) sans le corps du
panneau de commande (B) en prenant soin de le positionner dans un
lieu sec et le plus loin possible de la source de chaleur,
compatiblement avec le positionnement de la sonde.
Faire passer tous les câbles (sonde, alimentation, ventilation et
interrupteur d'ouverture de la porte) travers le boîtier à encastrer (A)
de manière à ce qu'ils soient disponibles pour le branchement. Les
brancher aux bornes situés sur le panneau de commande comme
reporté à la figure 4.14.
Une fois effectués les branchements, insérer le corps du panneau de
commande et le fixer avec les vis fournies à cet effet au boîtier à
encastrer (A).
A
B
C
D
E
F
G
