MANUEL D'INSTALLATION ET D'EMPLOI
Chapitre 4
page
23
Installation et montage
Service technique - Droits réservés à MCZ GROUP S.p.A. - Reproduction interdite
Évaluer toujours les conditions statiques du sol devant
supporter l'appareil et laisser toujours un vide d'air minimum
de 5 cm entre l'appareil et les murs d'adossement.
Effectuer le montage à blanc de la sole foyère de l'habillage en
laissant une ouverture de 1 cm pour l'isolation.
(Figure 3a)
En cas d'installation près de matériau inflammable, respecter
certaines mesures minimales de sécurité : (Figure 3c)
A = 100 mm (distance des parois latérales et arrière)
B = 80 mm (hauteur du sol)
Si le foyer fermé est installé sur un sol ou bien à
proximité de parois inflammables, il est conseillé de
réaliser une isolation adéquate.
Les bouches de sortie d'air chaud doivent être
positionnées à au moins 300 mm de distance d'autres
matériaux. (ex. rideaux)
4.5. RÉGLAGE DE LA HAUTEUR ET MISE À NIVEAU
Le foyer fermé Forma Wood est équipé de pieds de réglage qui sont
vissés au monobloc,uniquement après avoir déterminé la position
précise de celui-ci, et qui ont pour but de distancier opportunément
le monobloc du sol, de régler le niveau de la dalle foyère du foyer fermé
et de permettre un réglage d'environ 10 cm.
Pour soulever le foyer fermé de plus de 10 cm, il est nécessaire de créer
une surélévation maçonnée sur laquelle poser le produit. Dans tous
les cas ne pas éliminer les pieds indispensables pour la mise à
niveau. Le retrait des pieds est considéré comme modification
structurelle et annule la garantie.
Le réglage de la mise à niveau du foyer fermé est une
opération indispensable pour le correct coulissement
de la porte du foyer.
En cas de sol en matériau inflammable, la partie
inférieure du foyer fermé doit être à au moins 8 cm
du sol.
Si le foyer fermé n'est pas mis à niveau, la porte
risque de ne pas se fermer parfaitement et les
contrepoids risquent de battre contre la structure
causant un bruit toutes les fois que l'on soulève et
baisse la porte.
CONTRÔLER PLUSIEURS FOIS LE COULISSEMENT DE
LA PORTE AVANT DE FERMER LE FOYER FERMÉ AVEC
L'HABILLAGE.

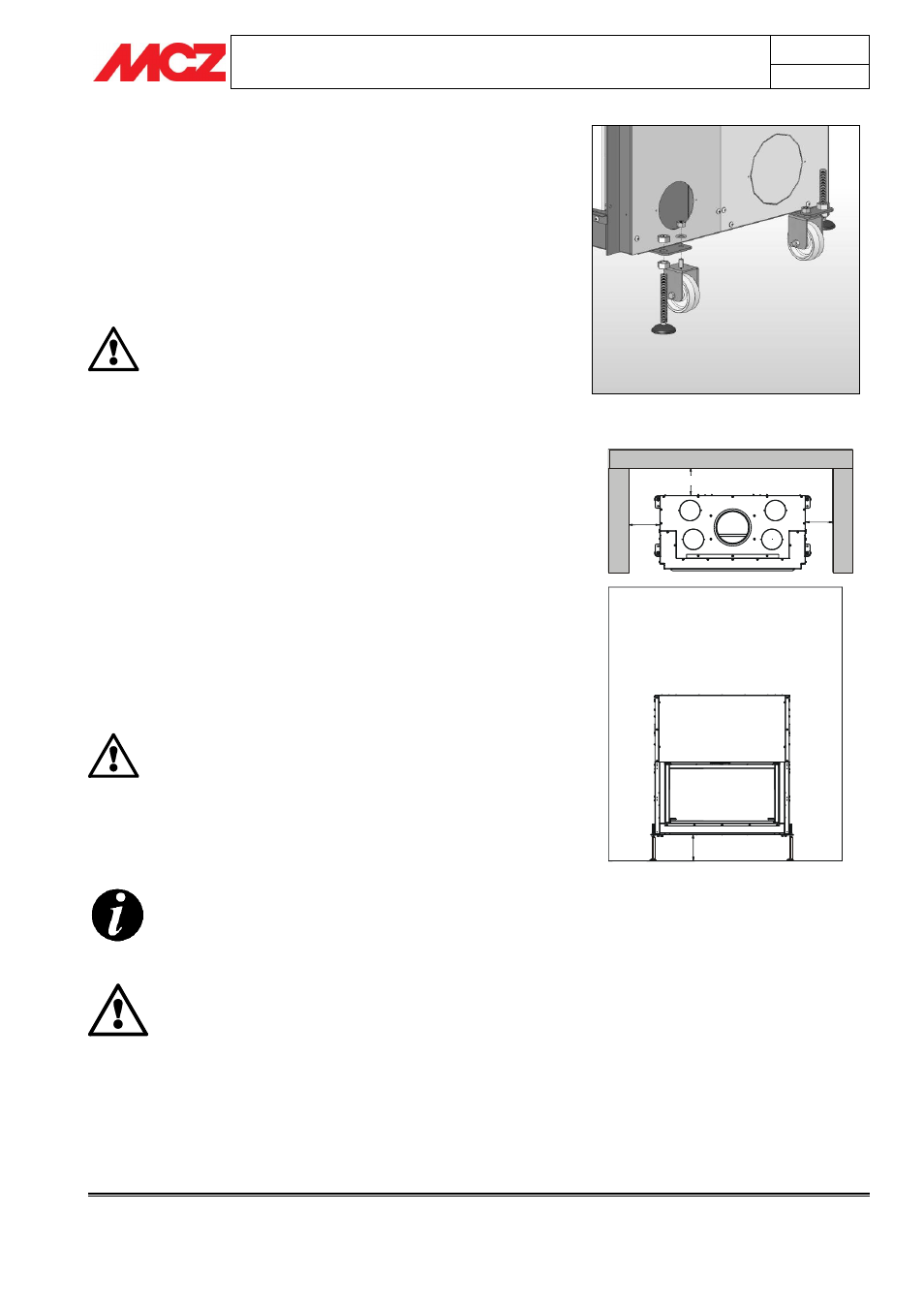

Figure 3b – Points de montage des roulette set
des pieds
A
A
A
B
Figure 3c – Mesures de sécurité
