Raccordement électrique SMA Solar Technology AG
32 WB33-38-IA-IFR120940 Instructions d’installation

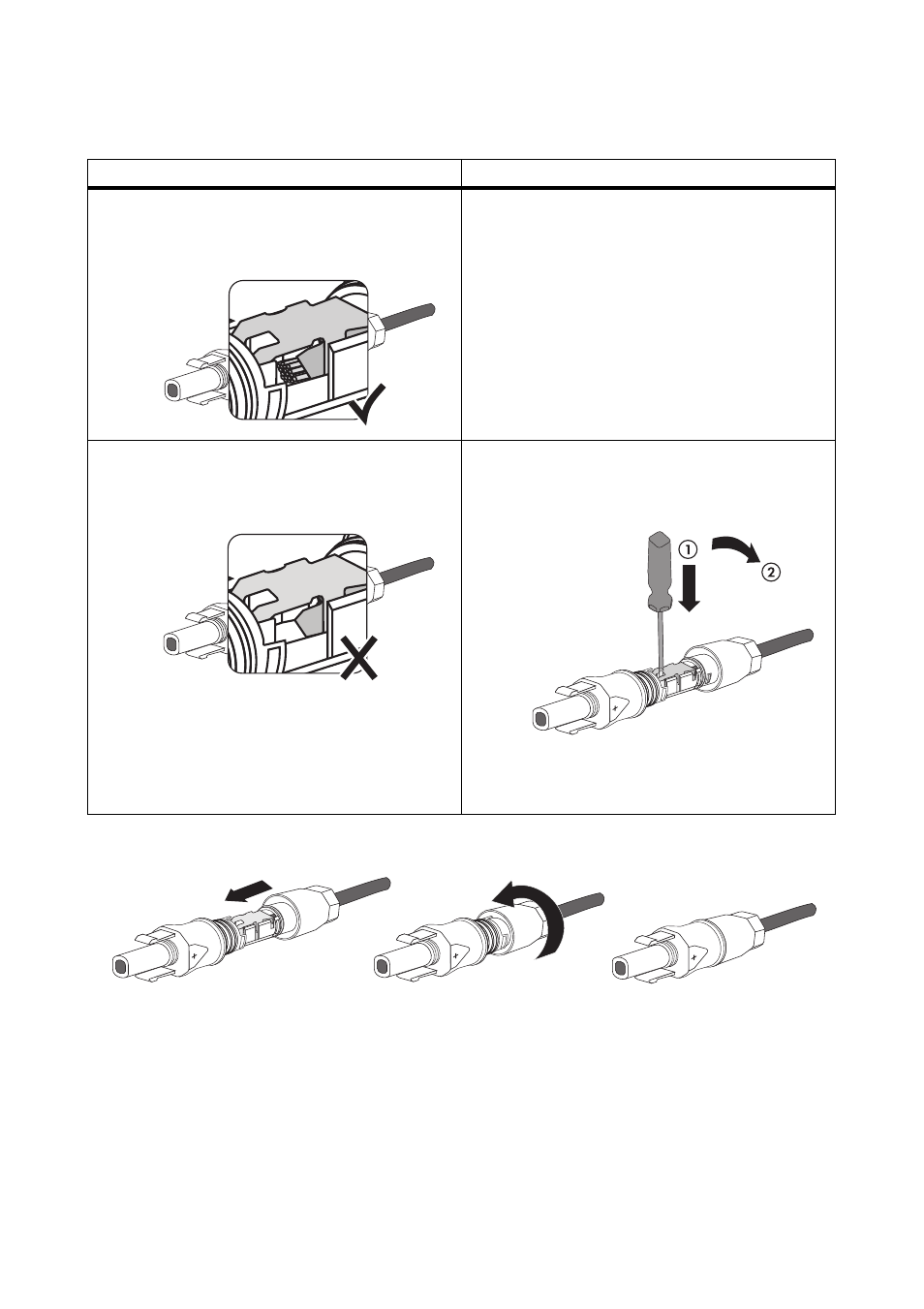

3. Vérifiez que le câble est bien fixé :
4. Poussez le raccord à vis dans le filet et serrez à un couple de 2 Nm.
☑ Les connecteurs DC sont installés et peuvent maintenant être raccordés à l’onduleur comme
décrit au chapitre 5.5.4 « Raccordement de la petite éolienne (DC) » (page 34).
Résultat Mesure
☑ Quand la tresse est visible dans la chambre
du serre-câble, cela signifie que le câble est
bien placé.
• Continuez à partir du point 4.
☑ Si le fil dénudé n’est pas visible dans la
chambre du serre-câble, cela signifie que le
câble n’est pas bien placé.
• Desserrez les serre-câbles. Pour cela,
insérez un tournevis dans le serre-câble et
ouvrez-le en faisant levier.
• Sortez le câble et recommencez à partir du
point 1.
