SMA Solar Technology AG Raccordement électrique
Instructions d’installation WB33-38-IA-IFR120940 23
5.3 Raccordement au réseau électrique public (AC)
5.3.1 Conditions pour le raccordement AC
Dimensionnement des câbles
Dimensionnez la section de conducteur en utilisant « Sunny Design » à partir de la version 2.0
(voir logiciel de conception « Sunny Design » sur www.SMA-France.com).
Les longueurs maximales de câbles en fonction de la section de câble sont représentées dans le
tableau suivant :
Spécifications des câbles
Réglementations relatives au raccordement de l’exploitant du réseau
Respectez, dans tous les cas, les réglementations de raccordement de l’exploitant du
réseau.
Section de câble Longueur de câble maximale
WB 3300/WB 3300-11 /
WB 3300-IT
WB 3800/WB 3800-11 /
WB 3800-IT
4 mm
2
18,5 m 16 m

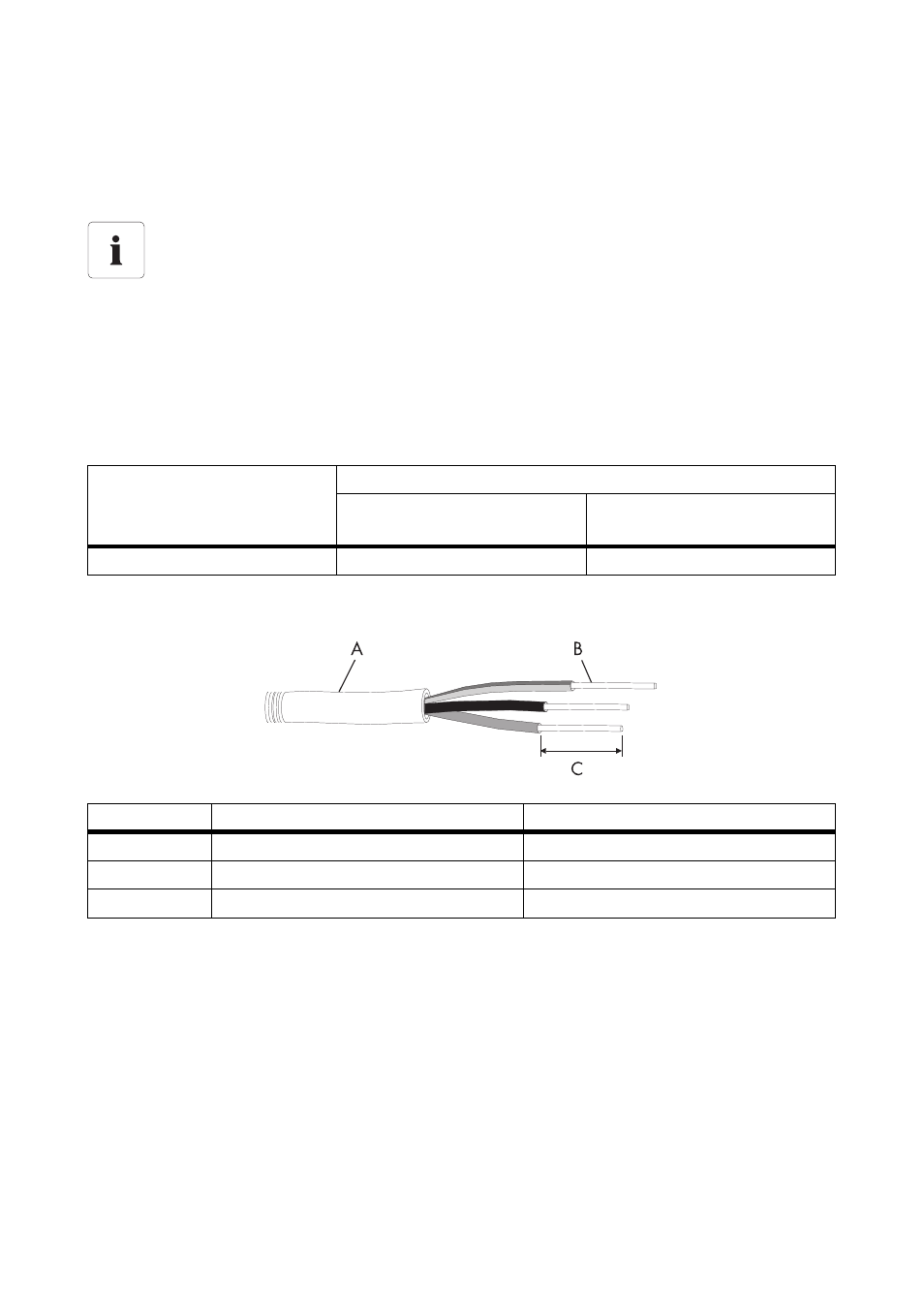

Objet Description Valeur
A Diamètre extérieur 6 à 14 mm
B Section de conducteur 4 mm²
C Longueur de dénudage 8 mm
