SMA Solar Technology AG
Raccordement électrique
Instructions d’installation
WB33-38-IA-IFR120940
21
5 Raccordement électrique
5.1 Sécurité
5.2 Aperçu de la zone de raccordement
5.2.1 Vue extérieure

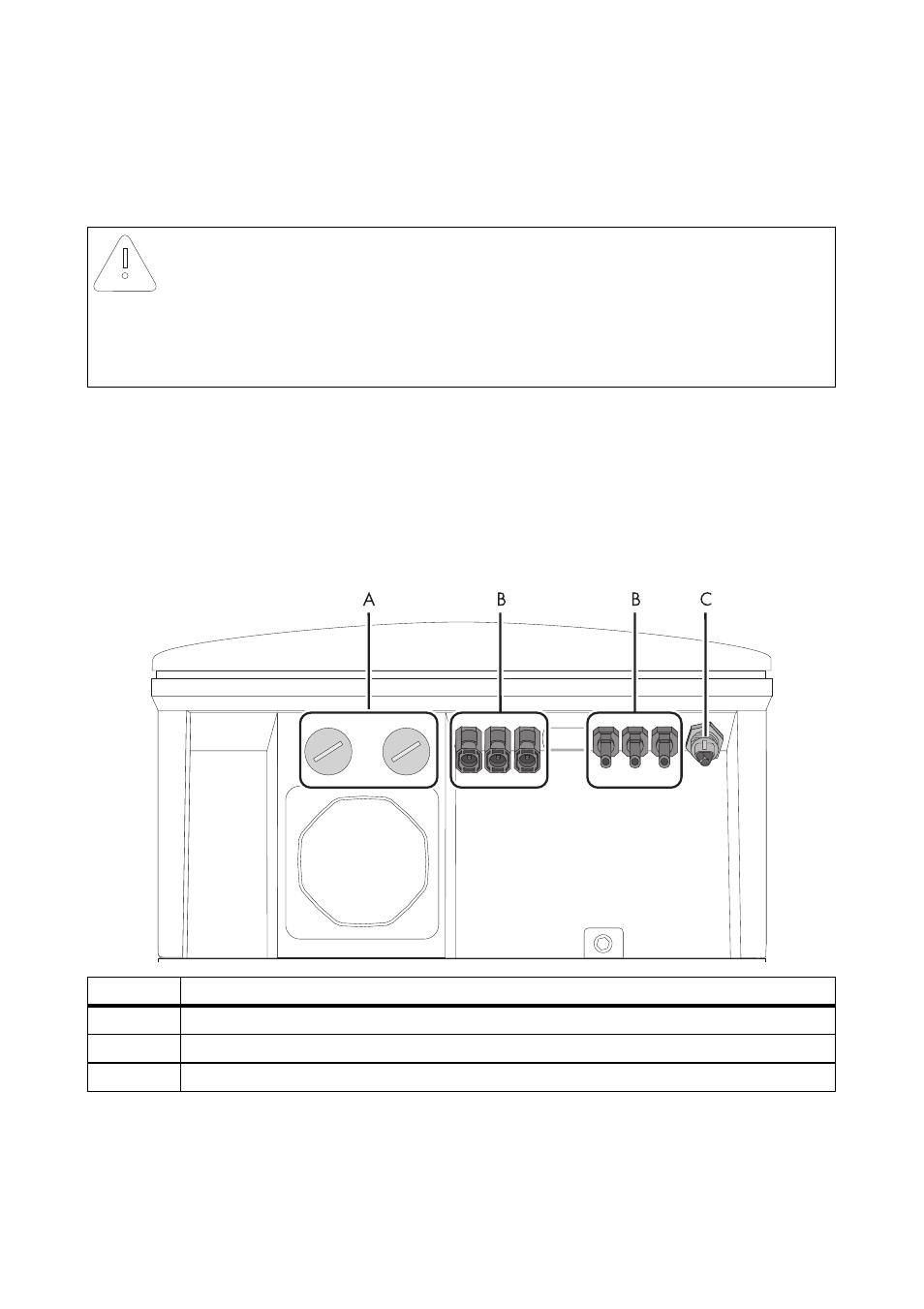

La figure suivante montre l’affectation de chaque zone de raccordement sur la partie inférieure de
l’onduleur.
* Les onduleurs de types WB 3300-11/WB 3800-11 sont équipés de deux connecteurs DC négatifs et de deux connecteurs
DC positifs.
PRUDENCE
L’onduleur peut être endommagé par des décharges électrostatiques !
Les composants à l’intérieur de l’onduleur peuvent être endommagés de manière
irréversible par des décharges électrostatiques.
• Reliez-vous à la terre avant de manipuler un composant.
Objet
Description
A
Ouvertures de boîtier pour la communication (avec plot de remplissage)
B
Connecteurs DC pour le raccordement des câbles DC*
C
Embase AC pour le raccordement au réseau électrique public
