Raccordement électrique SMA Solar Technology AG
26 WB33-38-IA-IFR120940 Instructions d’installation

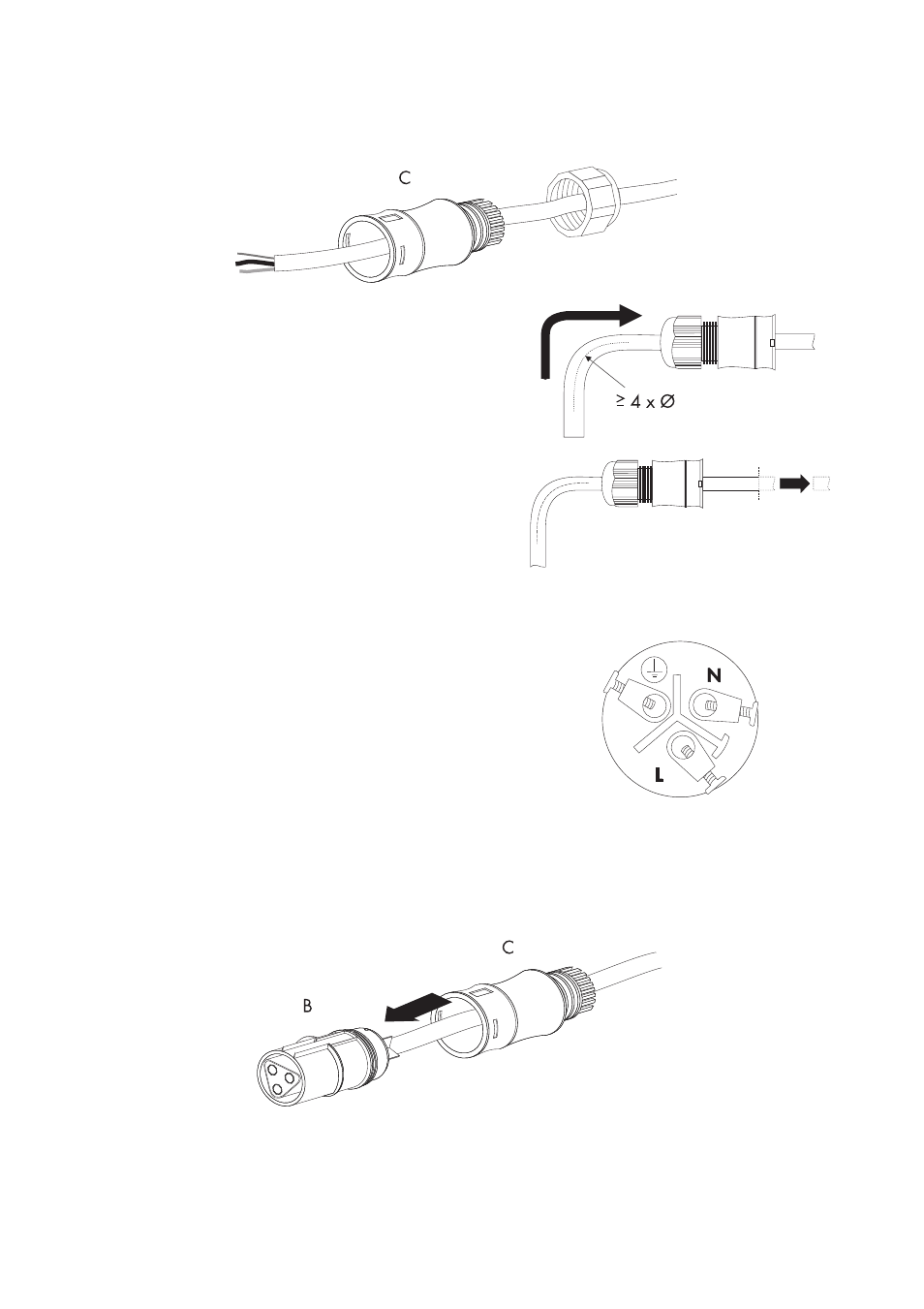

5. Emboîtez la douille filetée (C) avec l’anneau de joint sur le câble AC.
6. Pliez le câble AC. Le rayon de courbure doit au
moins être quatre fois supérieur au diamètre du
câble.
7. Raccourcissez le câble
8. Raccourcissez la phase L et le conducteur de neutre
N de 4 à 5 mm.
9. Insérez le conducteur de protection PE (vert-jaune)
dans la borne à vis comportant le symbole de mise
à la terre sur l’insertion de douille et serrez la vis. Le
conducteur de protection (PE) doit être plus long
que les fils de connexion des conducteurs L et N.
10. Insérez le conducteur neutre N (bleu) dans la
borne à vis N de l’insertion de douille et serrez la
vis.
11. Insérez la phase L (marron ou noire) dans la borne
à vis L de l’insertion de douille et serrez la vis.
12. Vérifiez que les fils de raccordement sont bien fixés.
13. Pressez la douille filetée (C) sur l’insertion de douille (B) jusqu’à ce que vous l’entendiez
s’encliqueter.
