Raccordement électrique
SMA Solar Technology AG
22
WB33-38-IA-IFR120940
Instructions d’installation
5.2.2 Vue intérieure

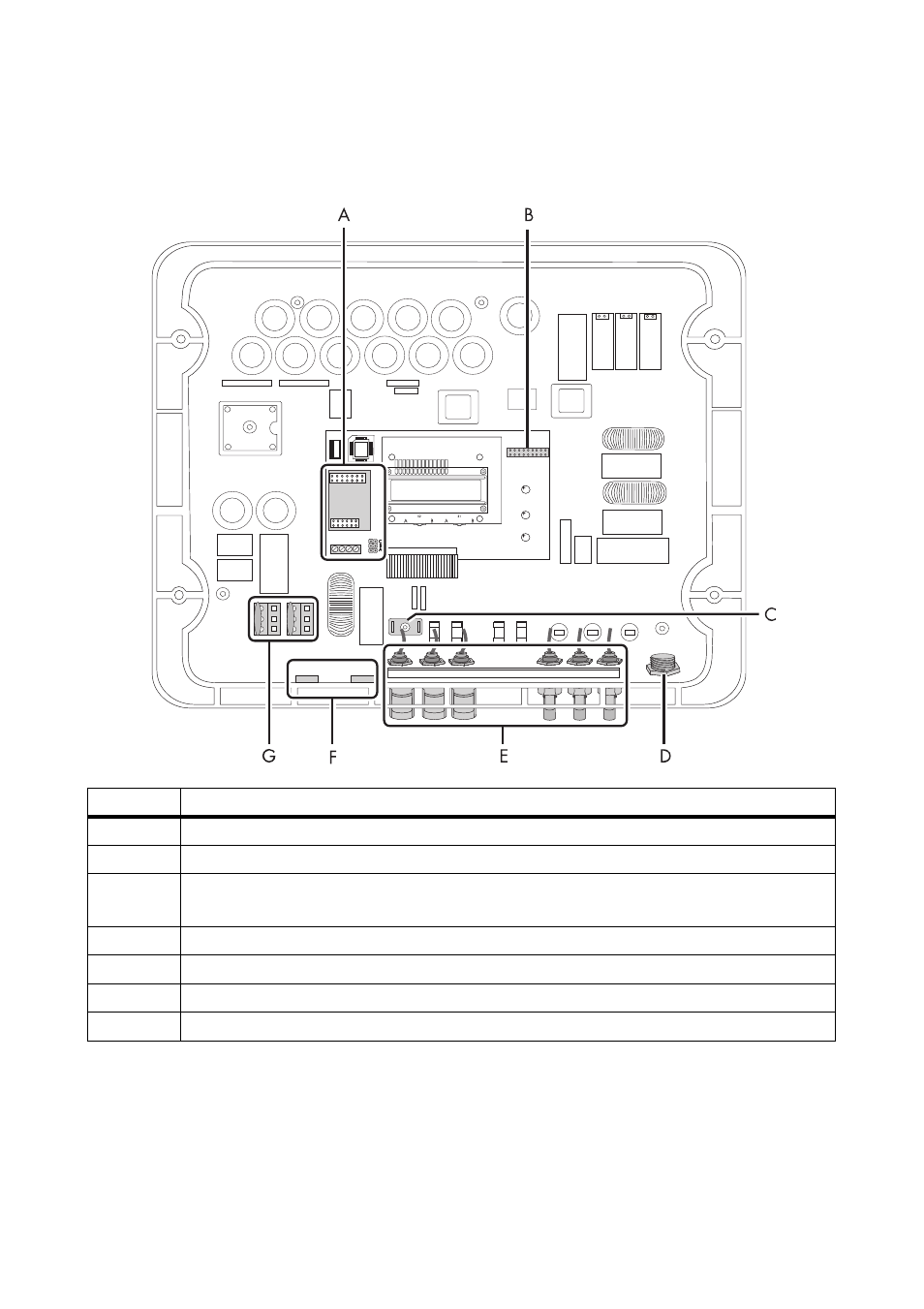

La figure suivante montre les différents composants et zones de raccordement de l’onduleur ouvert.
* Les onduleurs de types WB 3300-11/WB 3800-11 sont équipés de deux connecteurs DC négatifs et de deux connecteurs DC
positifs.
Objet
Description
A
Port et zone de raccordement pour la communication
B
Port de cavalier pour le contrôle du ventilateur
C
Languette destinée à la mise à la terre du blindage de câble pour communication reliée
par câble
D
Embase AC pour le raccordement au réseau électrique public
E
Connecteurs DC pour le raccordement de la petite éolienne*
F
Ouverture de boîtier avec plot de remplissage pour la communication
G
Varistances
