9.3.2 Contrôle du fonctionnement des varistances
Les varistances sont des pièces d’usure dont la fonction est altérée par le vieillissement ou par une
sollicitation répétée due à des surtensions. Par conséquent, il est possible qu’une des varistances à
surveillance thermique ait perdu sa fonction de protection, c’est pourquoi la DEL rouge s’est allumée.
Contrôlez la fonction des varistances comme décrit ci-dessous :
1. Ouvrez l’onduleur comme décrit au chapitre 7.2 « Ouverture de l’onduleur » (page 50).
2. À l’aide d’un multimètre, vérifiez les deux
varistances à l’état monté pour voir s’il existe une
connexion électrique entre les raccordements
B et C.

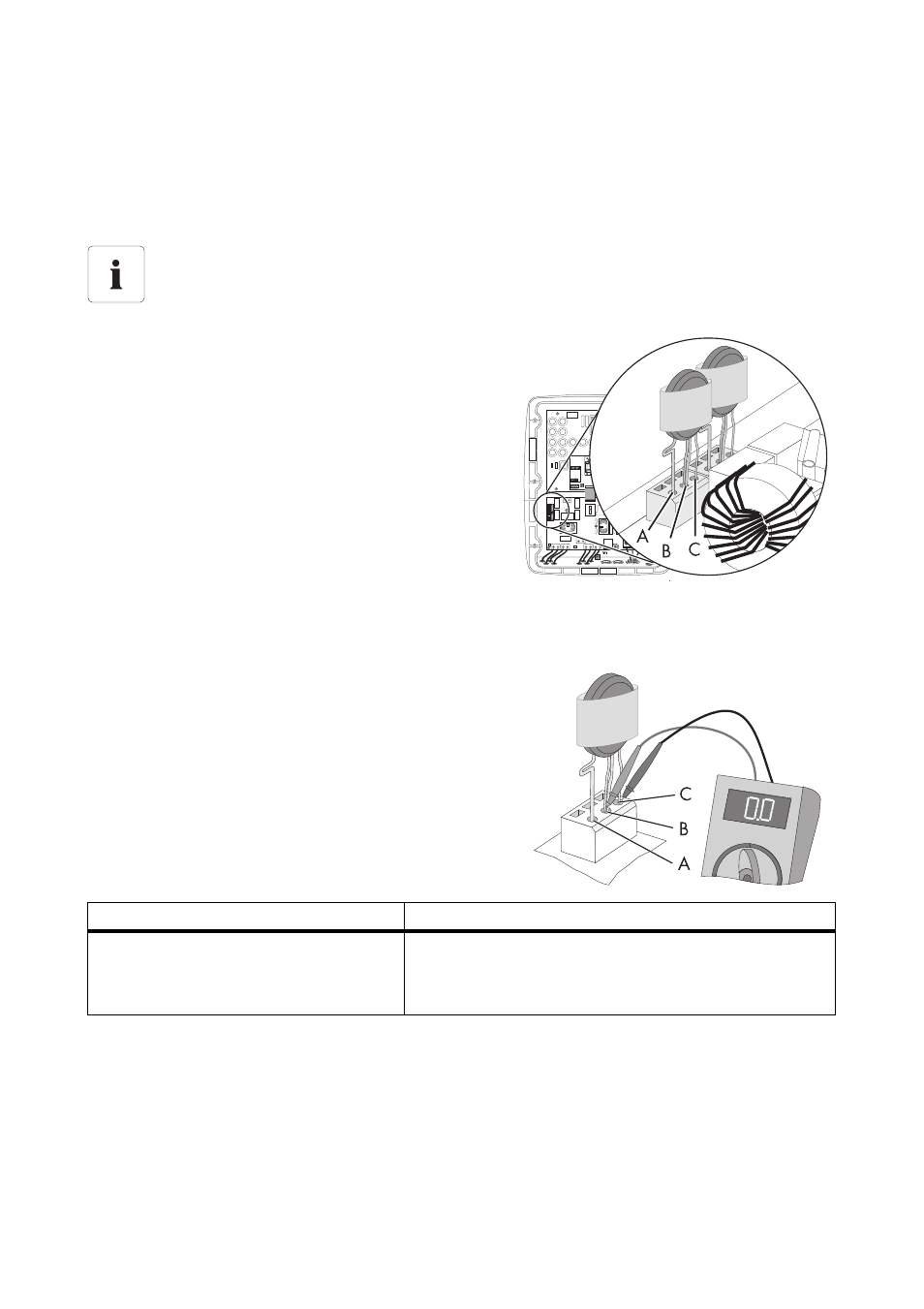

Position des varistances
Vous pouvez déterminer la position des varistances à l’aide du graphique représenté ci-
dessous.
Respectez l’affectation suivante des bornes :
• Borne A : borne extérieure (raccord du
varistor avec boucle [encoche])
• Borne B : borne centrale
• Borne C : borne extérieure (raccord de
la varistance sans boucle [encoche]).
Résultat Mesure
☑ Il existe une connexion électrique. Il y a probablement une autre erreur dans l’onduleur.
• Contactez le Service en Ligne de SMA
(voir chapitre 13 « Contact » (page 83)).
