Raccordement électrique SMA Solar Technology AG
24 SMC46-60A11-IA-fr-81 Instructions d’installation
5.2.2 Raccorder l’onduleur au réseau électrique public (AC)
1. Vérifiez la tension d’alimentation et comparez-la avec la tension « V
AC nom
» figurant sur la
plaque signalétique.
La plage de travail exacte de l’onduleur est définie dans les paramètres de fonctionnement.
Le document correspondant est disponible dans la zone de téléchargement de
www.SMA-Solar.com.
2. Coupez le disjoncteur miniature et sécurisez-le contre tout réenclenchement.

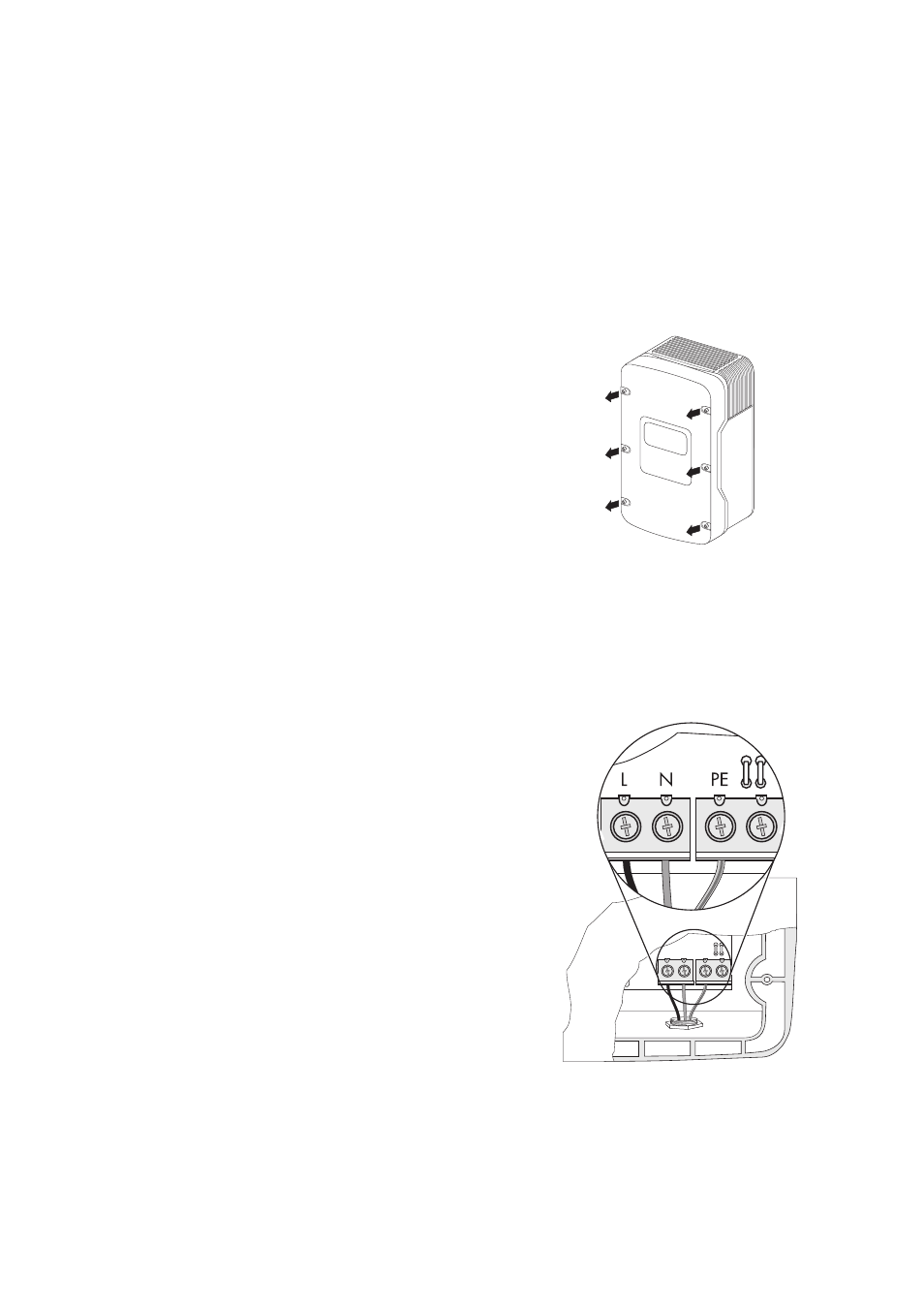

3. Desserrez toutes les vis du couvercle du boîtier et
retirez le couvercle.
4. Retirez la bande adhésive de l’ouverture de boîtier AC (voir « D », page 20).
5. Insérez le presse-étoupe AC dans l’ouverture de boîtier par l’extérieur, puis fixez-le fermement
de l’intérieur à l’aide du contre-écrou.
6. Desserrez l’écrou-raccord du presse-étoupe et passez-le sur le câble.
7. Faites passer le câble à travers le presse-étoupe vers les bornes AC.
8. À l’aide d’un tournevis, insérez les conducteurs L, N
ainsi que le conducteur de protection (PE) dans les
borniers conformément au marquage.
Pour ce faire, la longueur du conducteur isolé PE
doit dépasser celle des conducteurs L et N de
5 mm.
L et N ne doivent pas être intervertis.
