SMA Solar Technology AG Sécurité
Instructions d’installation SMC46-60A11-IA-fr-81 11
2.3 Explication des symboles
Vous trouverez dans ce chapitre une explication de tous les symboles figurant sur l’onduleur et sur la
plaque signalétique.
2.3.1 Symboles figurant sur l’onduleur
Mise à la terre du générateur photovoltaïque
Veillez à respecter toutes les réglementations locales concernant la mise à la terre des
panneaux photovoltaïques et du générateur photovoltaïque. SMA Solar Technology AG
recommande de raccorder le châssis du générateur photovoltaïque et les autres surfaces
conductrices de manière continue et de les mettre à terre afin d’assurer une protection aussi
élevée que possible des installations photovoltaïques et des personnes.

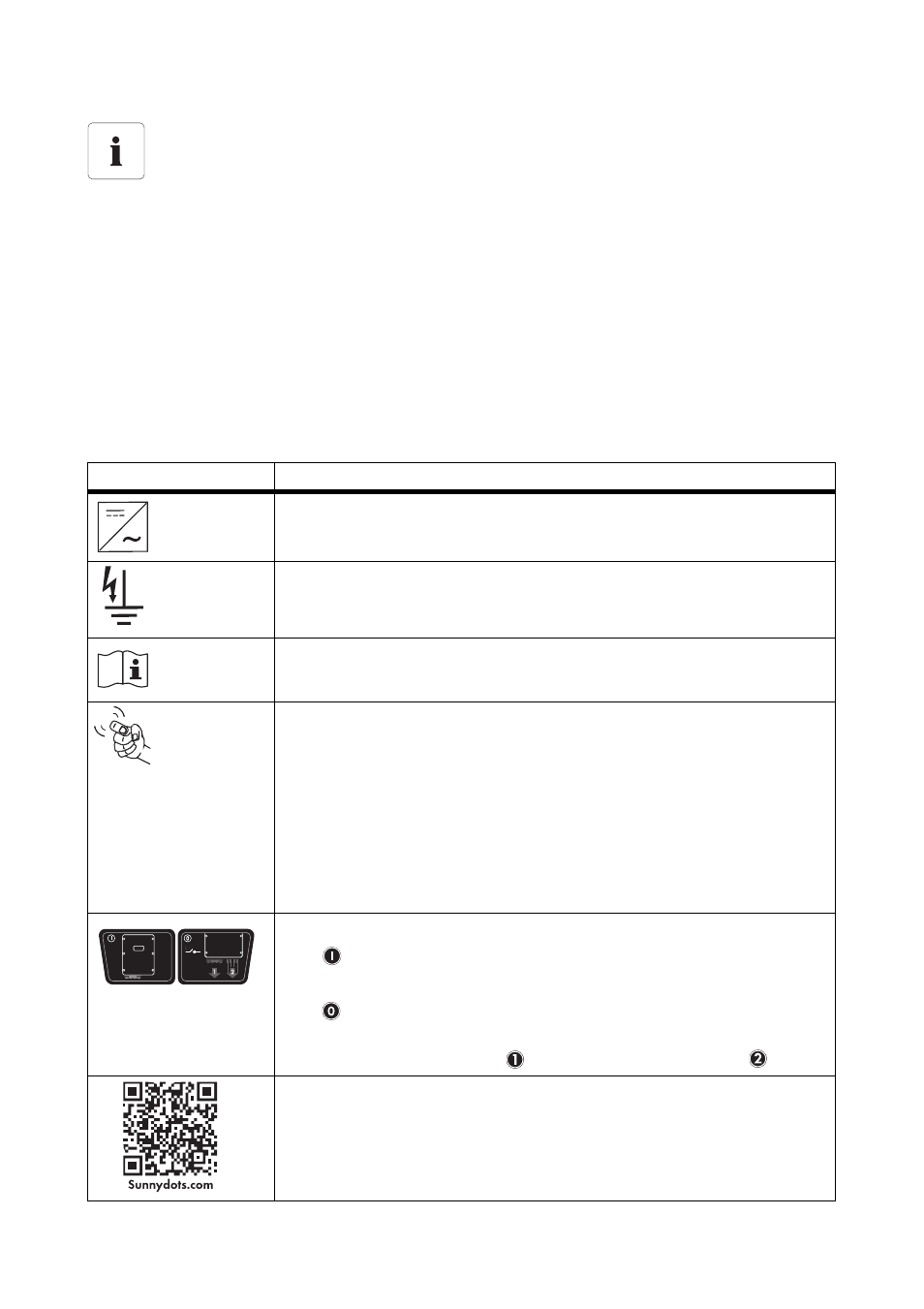

Symbole Explication
Affichage de fonctionnement
Affiche l’état de fonctionnement de l’onduleur.
Défaut à la terre ou varistance défectueuse
Consultez le chapitre 9.3 « La DEL rouge est allumée en continu »
(page 66).
Erreur ou panne.
Lisez le chapitre 9 « Recherche d’erreur » (page 60).
Vous avez la possibilité de commander l’écran en tapotant sur le couvercle
du boîtier.
• Tapoter une fois : le rétro-éclairage s’allume ou l’écran passe au
message suivant.
• Tapoter deux fois consécutivement : l’onduleur affiche de nouveau
les messages à l’écran de la phase d’initialisation (voir chapitre 6.3
« Messages affichés à l’écran pendant la phase de démarrage »
(page 49)).
Dispositif sectionneur DC Electronic Solar Switch (ESS)
• Lorsque l’Electronic Solar Switch est enfiché, le circuit électrique
DC est fermé.
• Pour interrompre le circuit électrique DC et séparer en toute
sécurité l’onduleur sous charge, vous devez d’abord retirer
l’Electronic Solar Switch puis tous les connecteurs DC .
Vous trouverez le QR Code
®
pour les informations concernant le
programme bonus SMA sur www.SMA-Bonus.com.
