Raccordement électrique SMA Solar Technology AG
22 SMC46-60A11-IA-fr-81 Instructions d’installation
5.2 Raccordement au réseau électrique public (AC)
5.2.1 Conditions pour le raccordement AC
Dimensionnement des câbles
Dimensionner la section de conducteur à l’aide du « Sunny Design » à partir de la version 2.0
(voir programme de dimensionnement « Sunny Design » sous www.SMA-Solar.com).
Spécifications des câbles
F Bornes pour le SMA Power Balancer
G Languette destinée à la mise à la terre du blindage de câble pour le raccordement du
SMA Power Balancer
H Borne supplémentaire pour la mise à la terre
I Bornes pour le câble AC
K Presse-étoupes pour le SMA Power Balancer
L Presse-étoupe pour le câble AC
M Presse-étoupes pour la communication
N Dispositif à vis de la borne de blindage destinée aux câbles de communication
O Connecteurs DC
P Boîte de raccordement pour Electronic Solar Switch (ESS)
Q Varistances
Réglementations relatives au raccordement de l’exploitant de réseau
Respectez, dans tous les cas, les réglementations de raccordement de l’exploitant de
réseau.
Réduction de moitié des pertes de câble
Si trois systèmes à injection symétrique sont réunis en un système triphasé, le conducteur
de neutre n’est pas chargé et les pertes de câbles sont réduites de moitié. Ainsi, la longueur
maximum possible peut être doublée.

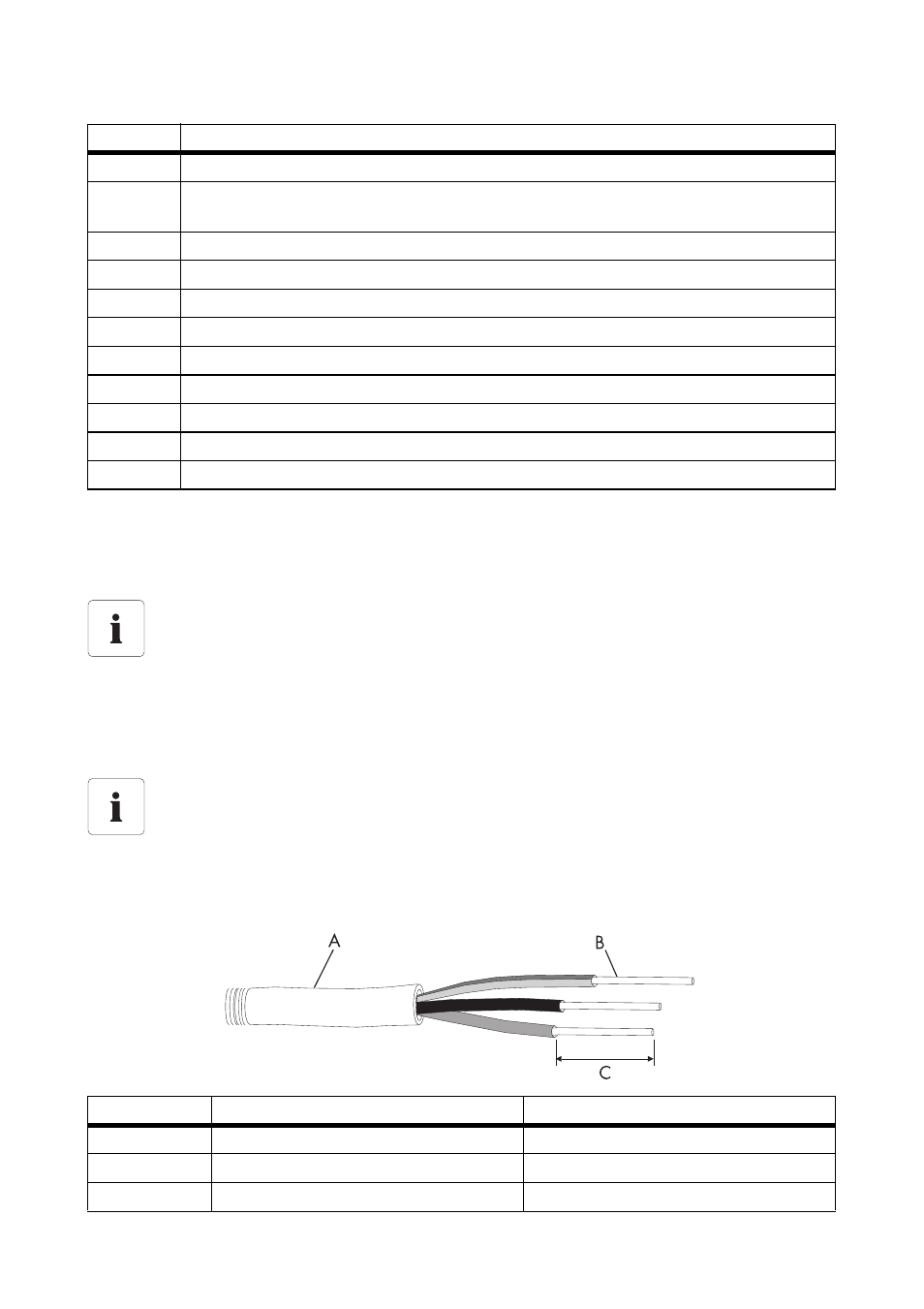

Position Désignation Valeur
A Diamètre extérieur 12 mm à 25 mm
B Section de conducteur 6 mm² à 16 mm²
C Longueur de dénudage env. 16 mm
Objet Description
