10 Raccordement des câbles dans l'armoire électrique SMA Solar Technology AG
50 SCxxxHE-20-IA-IFR111210 Instructions d’installation
10.4.3 Raccordement du Sunny String-Monitor

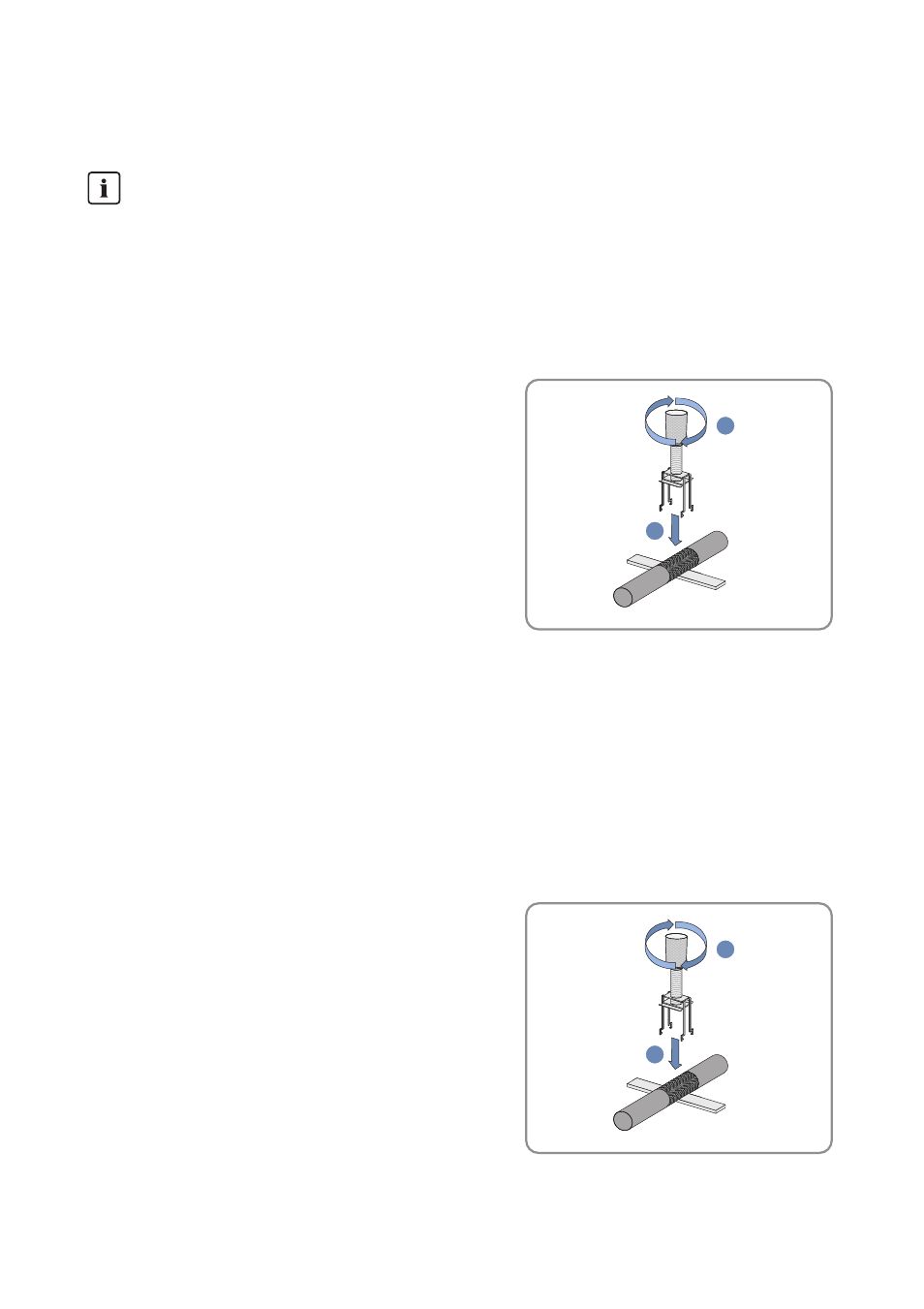

1. Introduisez les câbles du Sunny String-Monitor dans l'armoire électrique (voir chapitre 10.3).
2. Raccordez le câble conformément au schéma électrique (voir chapitre 10.4.1).
3. Retirez l'étrier de la protection du rail.
4. Installez l'étrier de la protection sur le câble
jusqu'à l'encliquetage, puis serrez-le à la main.
5. Fixez le câble avec un attache-câbles au rail de collecte des câbles. Vous empêcherez ainsi tout
débranchement du câble.
10.4.4 Raccordement du déclenchement à distance
Le déclenchement à distance sert à désactiver l'onduleur, par exemple à partir d'un poste de commande.
La fonction de déclenchement à distance est similaire à la fonction Stop de l'interrupteur à clé.
1. Introduisez le câble du déclenchement à distance dans l'armoire électrique (cf. chapitre 10.3).
2. Raccordez le câble conformément au schéma électrique (voir chapitre 10.4.1).
3. Retirez l'étrier de la protection du rail.
4. Installez l'étrier de la protection jusqu'à
l'encliquetage, puis serrez-le à la main.
5. Fixez le câble avec un attache-câbles au rail de collecte des câbles. Vous empêcherez ainsi tout
débranchement du câble.
Sunny String-Monitor
Pour de plus amples informations sur ce sujet, reportez-vous à la fiche technique du
Sunny String-Monitor.
