10 Raccordement des câbles dans l'armoire électrique SMA Solar Technology AG
48 SCxxxHE-20-IA-IFR111210 Instructions d’installation

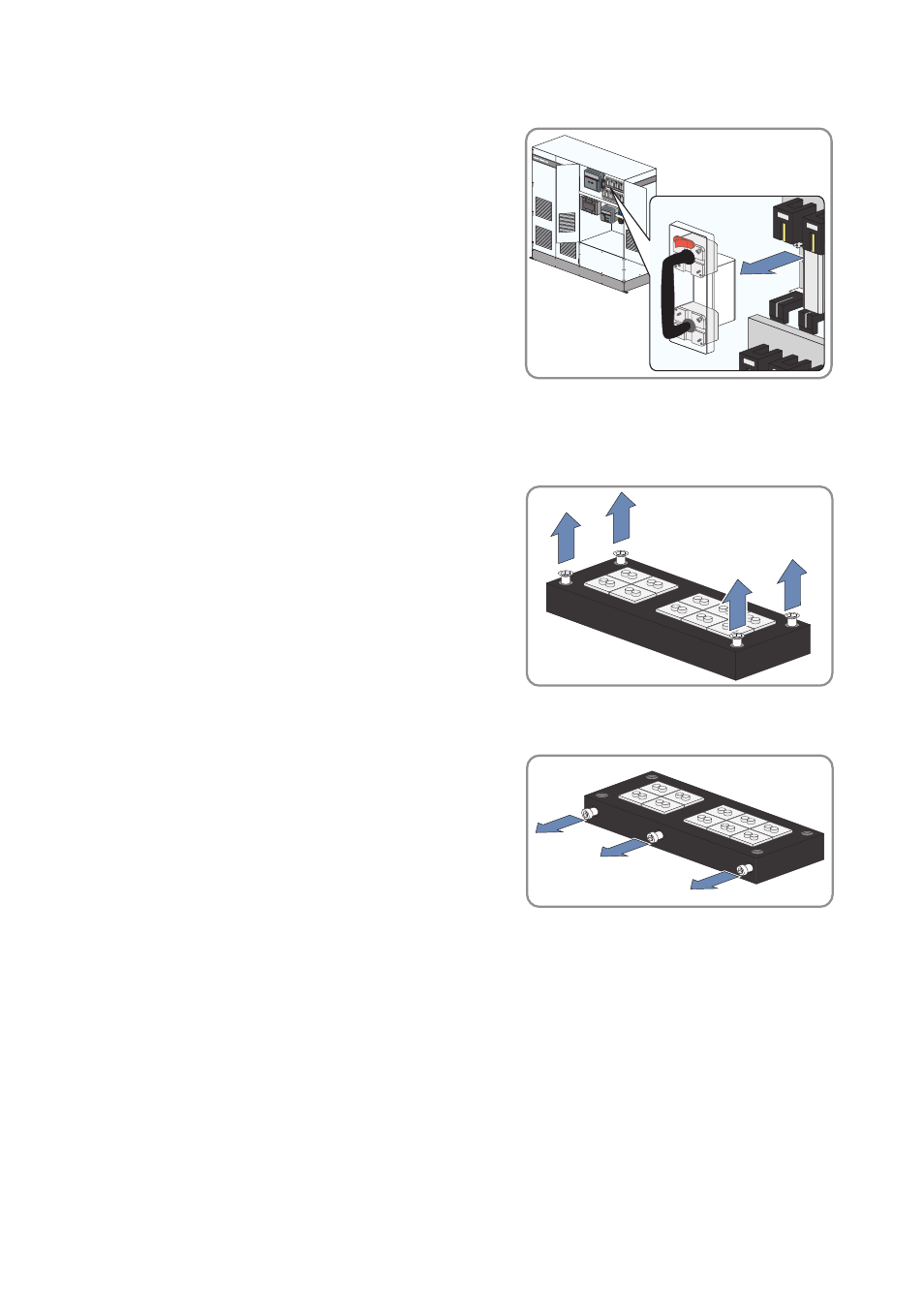

5. Retirez tous les fusibles et couteaux de tous les
emplacements de fusibles. Utilisez pour cela un
poignée d'extraction pour fusibles HPC basse
tension.
10.3 Introduction des câbles dans l'armoire électrique
1. Retirez les 4 vis de la partie supérieure de la
plaque d'étanchéité.
2. Retirez la plaque d'étanchéité.
3. Desserrez 3 vis sur le côté de la plaque
d'étanchéité.
4. Retirez les joints en caoutchouc nécessaires de la plaque d'étanchéité. Veillez pour cela à ce
que les joints en caoutchouc correspondent au diamètre des câbles à introduire. En cas de
besoin, utilisez les joints supplémentaires fournis dans la livraison.
5. Retirez les bouchons d'étanchéité des joints en caoutchouc.
6. Passez les câbles dans les joints en caoutchouc.
7. Insérez les joints en caoutchouc sans les déformer dans la plaque d'étanchéité. Ceci vous
permet de garantir l'étanchéité.
8. Serrez les vis sur le côté de la plaque d'étanchéité.
9. Vissez la plaque d'étanchéité au fond de l'armoire électrique.
