6.1.3 Distances minimales
Distances minimales pour 1 onduleur

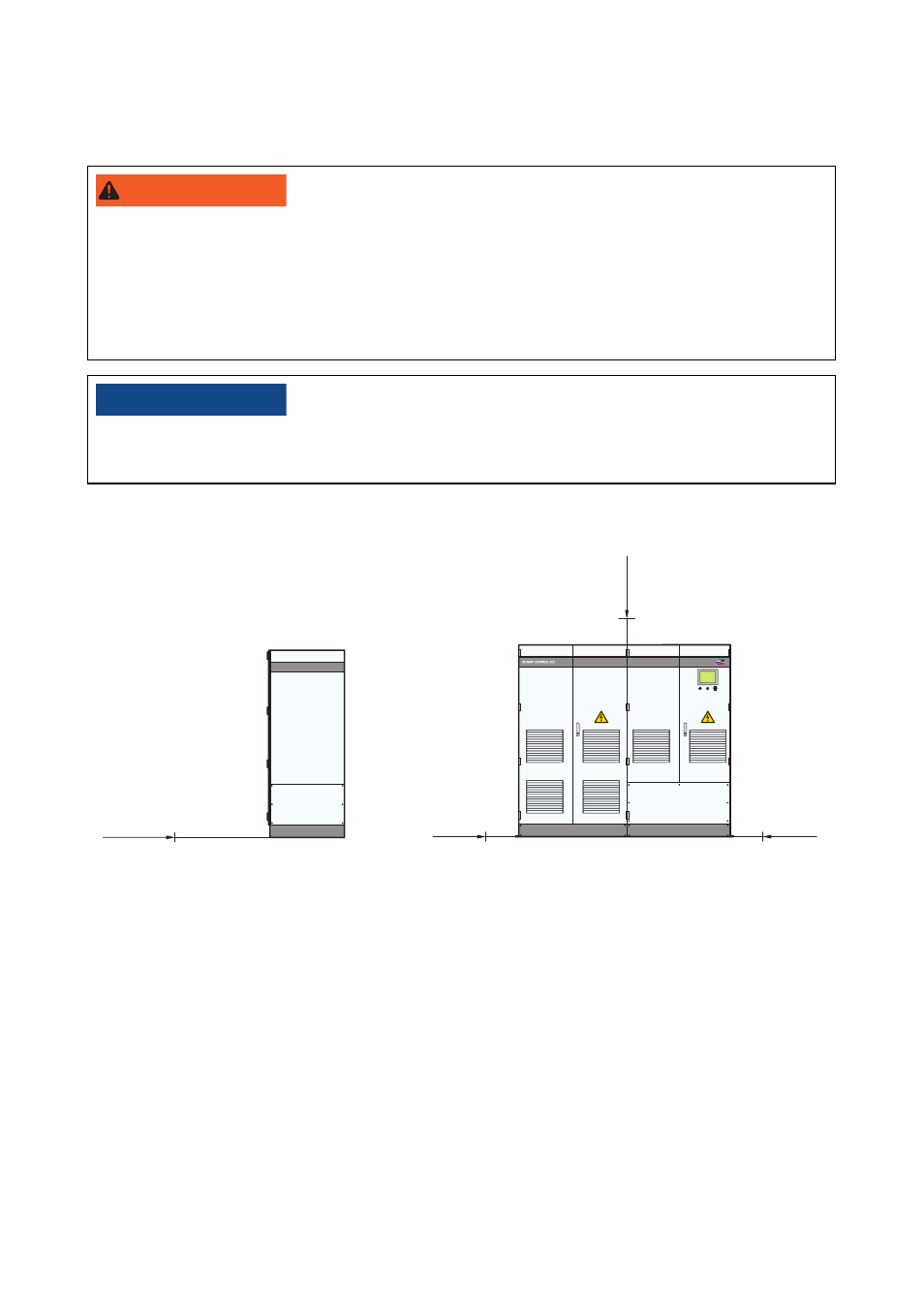

Figure 7: Distances minimales de l'onduleur
La bouche d'aération se trouve au dos de l'onduleur.
Veuillez respecter les conditions suivantes pour un fonctionnement optimal de l'onduleur :
• N'obstruez pas la bouche d'aération, ne la fermez pas.
• Prévoyez une bouche d'aération adaptée dans la station.
• Afin d'éviter les courts-circuits thermiques au niveau de l'onduleur, assurez-vous qu'il y ait une
circulation d'air frais dans les locaux fermés.
• Les bouches d'aération doivent être à tout moment accessibles pour les besoins de
maintenance.
"7&35*44&.&/5
Risque d'incendie dû à la surchauffe du câble.
Des longueurs de câbles différentes entraînent un échauffement important.
• La longueur de tous les conducteurs de ligne allant de l'onduleur vers le transformateur doit
être la même.
• La longueur des câbles entre les points de raccordement ne doit pas dépasser 15 m.
136%&/$&
Endommagement de l'onduleur et du transformateur par aspiration de l'air évacué.
• Installez l'appareil de façon à ce que l'onduleur n'aspire pas d'air évacué.
HE
300 mm
220 mm
300 mm 1 200 mm
