SMA Solar Technology AG 6 Préparation de l'installation
Instructions d’installation SCxxxHE-20-IA-IFR111210 27
6.1.5 Exigences de la pose des câbles entre le transformateur et
l'onduleur
☐ Les câbles AC sont groupés en système à 3 phases.
☐ Trois passages de câbles séparés pour les câbles AC, des canaux de câbles par ex., se trouvent
entre le transformateur et l'onduleur.
☐ La distance entre les passages de câbles correspond au moins au double du diamètre d'un
câble AC.

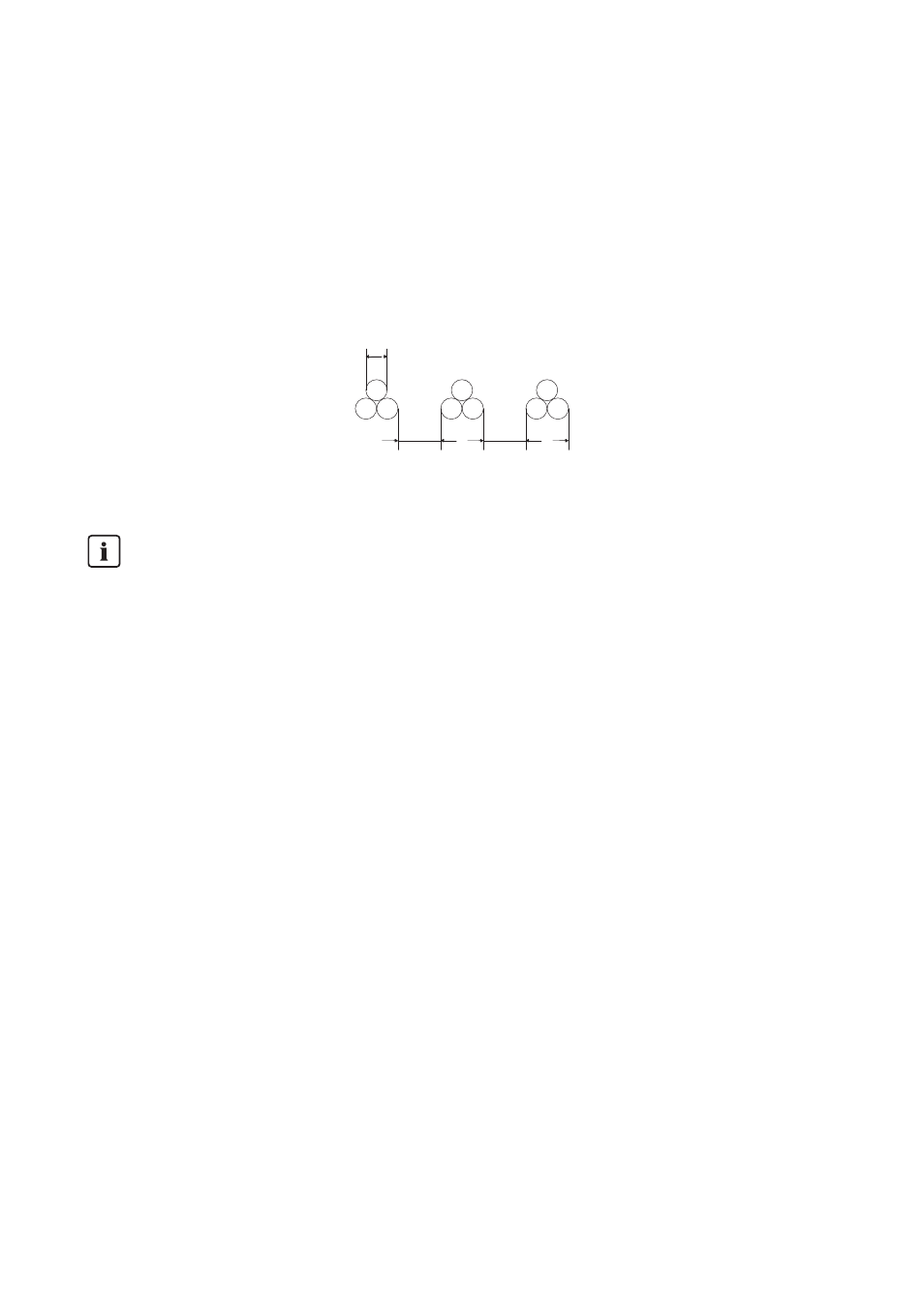

Figure 11: Disposition des câbles AC avec 3 câbles par conducteur de ligne (exemple).
Veuillez respecter les distances entre les câbles
Posez un conducteur de ligne L1, L2 et L3 dans chaque passage de câbles. Pour cela,
la distance entre les paires de câbles doit correspondre au moins au double du diamètre
d'un câble. Ceci vous permet d'éviter les déséquilibres de courant.
L2
L1 L3
L2
L1 L3
L2
L1 L3
1d
>2d -- >2d --
