SMA Solar Technology AG 10 Raccordement des câbles dans l'armoire électrique
Instructions d’installation SCxxxHE-20-IA-IFR111210 49
10.4 Raccordement des câbles dans l'armoire électrique
10.4.1 Raccordement du câble au bornier de raccordement client.

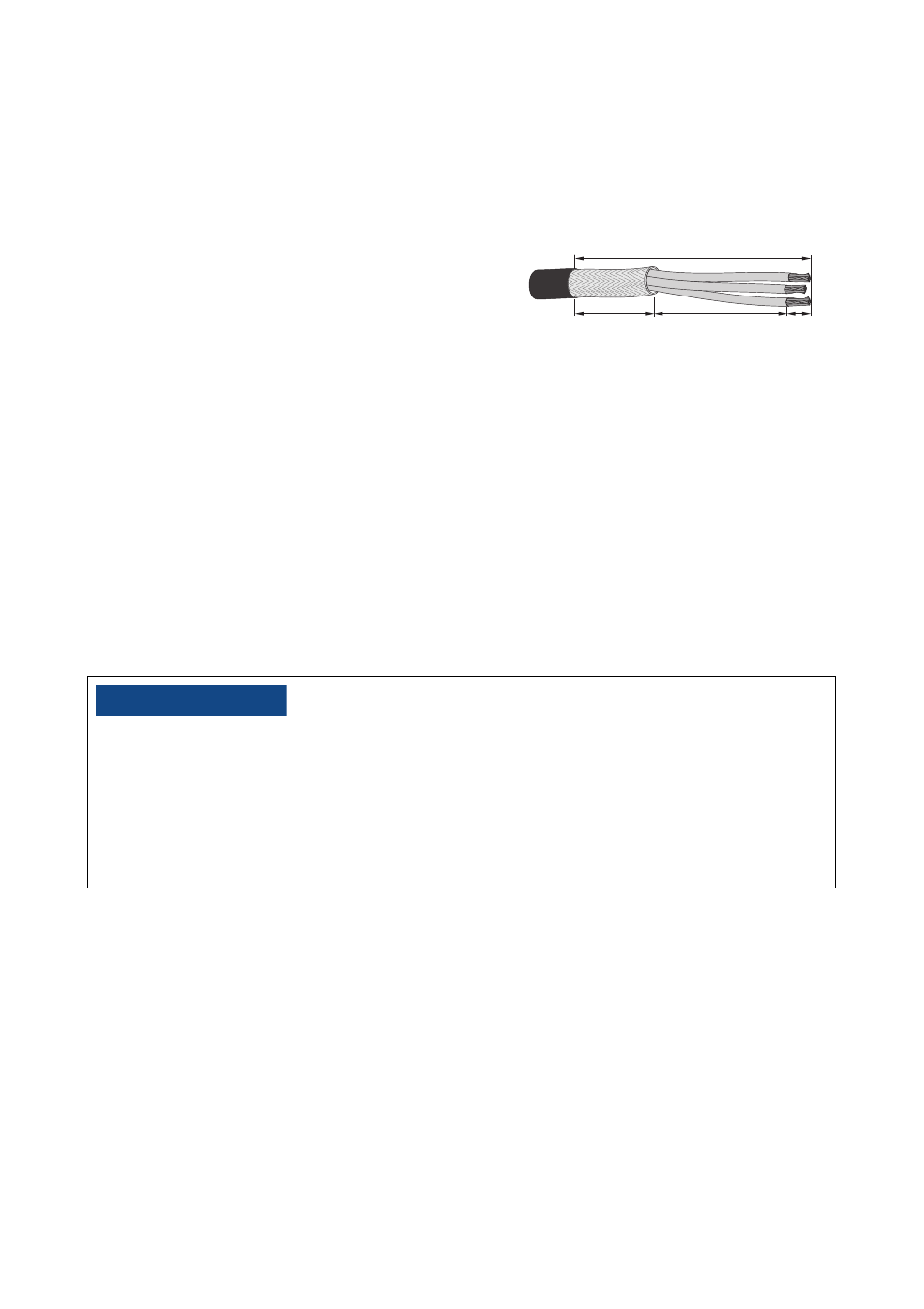

1. Ôtez la gaine du câble sur 60 mm.
2. Dénudez les fils sur 5 mm.
3. Installez l'embout de lacet sur le fil et sertissez-les hermétiquement.
4. Raccordez le câble conformément au schéma électrique.
– Introduisez un tournevis dans l'ouverture carrée près de la borne et ouvrez le verrouillage
de la borne en effectuant une pression.
– Raccordez les câbles aux bornes. Pour cela, utilisez des embouts de lacet.
– Retirez le tournevis de la borne.
10.4.2 Mesures importantes concernant les options non utilisées
Arrêt rapide externe non utilisé
Déclenchement à distance non utilisé
• Si aucun déclenchement à distance n'est utilisé, réglez le paramètre « ExtStrStpEna » sur Off
après la mise en marche (cf. instructions d'emploi fournies dans la livraison).
Protection du transformateur non utilisée
• Si aucune protection du transformateur n'est utilisée, réglez le paramètre « ExtTrfErrEna » sur Off
(cf. instructions d'emploi fournies dans la livraison).
136%&/$&
Endommagement du Sunny Central dû à l'installation incorrecte de l'arrêt rapide
externe.
Un raccordement incorrect de l'arrêt rapide externe provoque des dommages sur le Sunny Central
et limite la fonction d'arrêt rapide.
• Si aucun arrêt rapide externe n'est raccordé, vous devez câbler les raccordements
conformément au schéma électrique à l'aide d'un cavalier.
60 mm
15 mm 40 mm 5 mm
